一种灰尘清除的自动扫地机的制作方法

本实用新型涉及自动扫地机技术领域，具体为一种灰尘清除的自动扫地机。

背景技术：

家用扫地机身为无线机器，以圆盘型为主。使用充电电池运作，操作方式以遥控器或是机器上的操作面板。一般能设定时间预约打扫，自行充电。前方有设置感应器，可侦测障碍物，如碰到墙壁或其他障碍物，会自行转弯，并依每间不同厂商设定，而走不同的路线，有规划清扫地区。(部分较早期机型可能缺少部分功能)因为其简单操作的功能及便利性，现今已慢慢普及，成为上班族或是现代家庭的常用家电用品。

现有的自动扫地机在使用时，无法在清扫的同时，对清扫的地面进行杀菌，不能减少细菌滋生，同时，不能在清扫的同时进行拖地，清洁效果不佳。

技术实现要素：

为了解决目前自动扫地机无法在清扫的同时对清扫的地面进行杀菌和不能在清扫的同时进行拖地的问题，本实用新型的目的是提供一种灰尘清除的自动扫地机。

为了实现上述目的，本实用新型采用如下技术方案：

一种灰尘清除的自动扫地机，其包括：扫地机主体、转轴、紫外线杀菌灯和水箱，所述扫地机主体底部中央位置前后两侧均具有驱动轮，所述扫地机主体底部左侧中央位置具有万向轮，所述扫地机主体底部右侧中央位置具有支撑小轮，所述扫地机主体底部左侧具有吸尘口，所述扫地机主体底部右侧前后两侧设置转轴，所述转轴底部连接有毛刷，所述扫地机主体底部右侧设置有多个紫外线杀菌灯，所述扫地机主体顶部右侧设置水箱，所述水箱右侧壁连接有水管，所述水管上设置有与扫地机主体右侧壁连接的连接块，所述水管底部连接有海绵刷。

作为本实用新型所述的一种灰尘清除的自动扫地机的一种优选方案，其中：所述驱动轮外表面设置有均匀分布的防滑凹槽。

作为本实用新型所述的一种灰尘清除的自动扫地机的一种优选方案，其中：所述万向轮外壁设置有防滑胶垫。

作为本实用新型所述的一种灰尘清除的自动扫地机的一种优选方案，其中：所述吸尘口处设置有磁石。

作为本实用新型所述的一种灰尘清除的自动扫地机的一种优选方案，其中：多个所述紫外线杀菌灯在扫地机主体底部右侧均匀分布。

作为本实用新型所述的一种灰尘清除的自动扫地机的一种优选方案，其中：所述连接块粘接在水管与扫地机主体右侧壁之间。

与现有技术相比，本实用新型实现的有益效果：

通过转轴带动毛刷转动进行扫地，吸尘口对灰尘进行吸取，通过紫外线杀菌灯对清扫的地面进行杀菌，减少细菌滋生，提高卫生质量，水箱内的水通过水管将海绵刷打湿，在扫地机主体扫地的同时，通过海绵刷进行拖地，提高清洁效果，能够在清扫的同时，对清扫的地面进行杀菌，减少细菌滋生，提高卫生质量，同时，能够在清扫的同时进行拖地，提高清洁效果。

附图说明

以下结合附图和具体实施方式来进一步详细说明本实用新型：

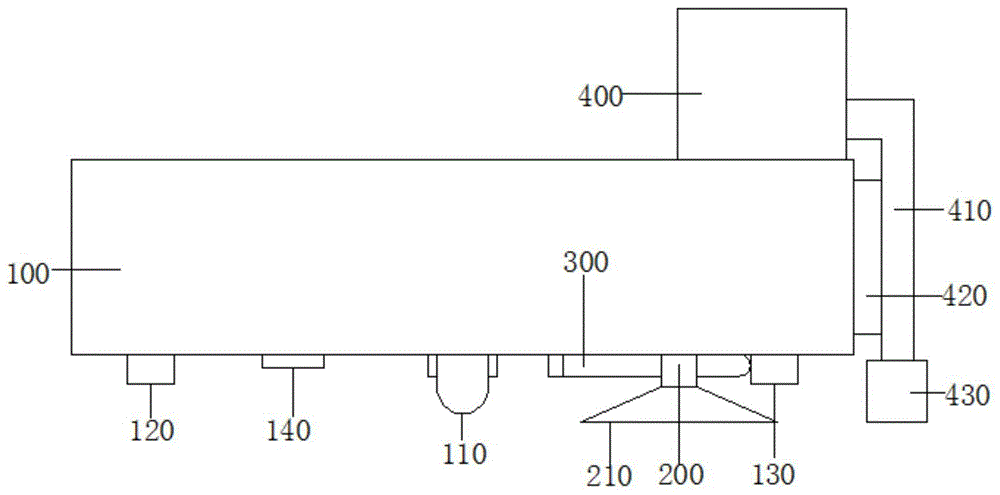

图1为本实用新型主视结构示意图；

图2为本实用新型底部结构示意图。

图中：100扫地机主体、110驱动轮、120万向轮、130支撑小轮、140吸尘口、200转轴、210毛刷、300紫外线杀菌灯、400水箱、410水管、420连接块、430海绵刷。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

请参阅图1至图2。须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

本实用新型提供一种灰尘清除的自动扫地机，能够在清扫的同时，对清扫的地面进行杀菌，减少细菌滋生，提高卫生质量，同时，能够在清扫的同时进行拖地，提高清洁效果，请参阅图1和图2，包括：扫地机主体100、转轴200、紫外线杀菌灯300和水箱400；

请再次参阅图1和图2，扫地机主体100具有驱动轮110、万向轮120、支撑小轮130和吸尘口140，具体的，扫地机主体底部中央位置前后两侧均具有驱动轮，扫地机主体底部左侧中央位置具有万向轮，扫地机主体底部右侧中央位置具有支撑小轮，扫地机主体底部左侧具有吸尘口，通过驱动轮110带动扫地机主体100进行移动，万向轮120和支撑小轮130对扫地机主体100进行支撑，吸尘口140对灰尘进行吸取。

请再次参阅图1和图2，转轴200连接有毛刷210，具体的，转轴200连接在扫地机主体100底部右侧，转轴200底部连接毛刷210，通过转轴200带动毛刷210转动进行扫地。

请再次参阅图1和图2，紫外线杀菌灯300通过螺钉锁紧安装在扫地机主体100底部，通过紫外线杀菌灯300对清扫的地面进行杀菌，减少细菌滋生，提高卫生质量。

请再次参阅图1和图2，水箱400连接有水管410、连接块420和海绵刷430，具体的，扫地机主体100顶部右侧设置水箱400，水箱400右侧壁连接有水管410，水管410上设置有与扫地机主体100右侧壁连接的连接块420，水管410底部连接有海绵刷430，水箱400内的水通过水管410将海绵刷430打湿，在扫地机主体100扫地的同时，通过海绵刷430进行拖地，提高清洁效果。

在具体的使用时，通过转轴200带动毛刷210转动进行扫地，吸尘口140对灰尘进行吸取，通过紫外线杀菌灯300对清扫的地面进行杀菌，减少细菌滋生，提高卫生质量，水箱400内的水通过水管410将海绵刷430打湿，在扫地机主体100扫地的同时，通过海绵刷430进行拖地，提高清洁效果。

所述驱动轮110外表面设置有均匀分布的防滑凹槽，提高移动时的稳定性，避免打滑。

所述万向轮120外壁设置有防滑胶垫，避免万向轮120在工作时打滑，提高万向轮120的减震效果。

所述吸尘口140处设置有磁石，用于吸附金属铁屑。

多个所述紫外线杀菌灯300在扫地机主体100底部右侧均匀分布，使杀菌更加均匀。

所述连接块420粘接在水管410与扫地机主体100右侧壁之间，便于安装。

上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。

技术特征：

1.一种灰尘清除的自动扫地机，其特征在于，包括：扫地机主体(100)、转轴(200)、紫外线杀菌灯(300)和水箱(400)，所述扫地机主体(100)底部中央位置前后两侧均具有驱动轮(110)，所述扫地机主体(100)底部左侧中央位置具有万向轮(120)，所述扫地机主体(100)底部右侧中央位置具有支撑小轮(130)，所述扫地机主体(100)底部左侧具有吸尘口(140)，所述扫地机主体(100)底部右侧前后两侧设置转轴(200)，所述转轴(200)底部连接有毛刷(210)，所述扫地机主体(100)底部右侧设置有多个紫外线杀菌灯(300)，所述扫地机主体(100)顶部右侧设置水箱(400)，所述水箱(400)右侧壁连接有水管(410)，所述水管(410)上设置有与扫地机主体(100)右侧壁连接的连接块(420)，所述水管(410)底部连接有海绵刷(430)。

2.根据权利要求1所述的一种灰尘清除的自动扫地机，其特征在于，所述驱动轮(110)外表面设置有均匀分布的防滑凹槽。

3.根据权利要求1所述的一种灰尘清除的自动扫地机，其特征在于，所述万向轮(120)外壁设置有防滑胶垫。

4.根据权利要求1所述的一种灰尘清除的自动扫地机，其特征在于，所述吸尘口(140)处设置有磁石。

5.根据权利要求1所述的一种灰尘清除的自动扫地机，其特征在于，多个所述紫外线杀菌灯(300)在扫地机主体(100)底部右侧均匀分布。

6.根据权利要求1所述的一种灰尘清除的自动扫地机，其特征在于，所述连接块(420)粘接在水管(410)与扫地机主体(100)右侧壁之间。

技术总结
本实用新型公开的属于自动扫地机技术领域，具体为一种灰尘清除的自动扫地机，其包括：扫地机主体、转轴、紫外线杀菌灯和水箱，所述扫地机主体底部中央位置前后两侧均具有驱动轮，所述扫地机主体底部左侧中央位置具有万向轮，所述扫地机主体底部右侧中央位置具有支撑小轮，所述扫地机主体底部左侧具有吸尘口，所述扫地机主体底部右侧前后两侧设置转轴，所述转轴底部连接有毛刷，所述扫地机主体底部右侧设置有多个紫外线杀菌灯，所述扫地机主体顶部右侧设置水箱，所述水箱右侧壁连接有水管，能够在清扫的同时，对清扫的地面进行杀菌，减少细菌滋生，提高卫生质量，同时，能够在清扫的同时进行拖地，提高清洁效果。
