一种旋转抽屉的制作方法

1.本技术涉及家具领域，尤其是涉及一种旋转抽屉。


背景技术：

2.家具是我们日常生活中必不可少的物件，其中收纳型的家具是其中十分重要的组成部分，比如衣柜的抽屉、床头柜的抽屉等，相关技术中，常见的抽屉为抽拉式的，抽拉式的抽屉可满足用户基本的收纳与拿取需求；
3.传统的抽拉式抽屉结构，是由用户通过把手或沟槽等结构沿单一方向拉出实现打开的，这种打开结构存在诸多问题，最为显著的即为重力分配不合理易导致抽屉倾翻的问题，具体为，因连接有把手五金件等原因，抽屉外侧主板的质量相较其他框板通常更大，则抽屉抽出越多，抽屉外侧主板距离柜体越远，其发生倾翻的概率越大；当然现实中也有通过某些规避设计以降低倾翻风险的，比如限制抽屉拉出程度，使抽屉在充分拉出时仍留有一部分在柜槽内，以保证受力合理；但是如果抽屉无法完全拉出，则部分位于抽屉最里边角落处的物件就存在不容易拿取的问题。


技术实现要素：

4.为了改善以下现状：抽屉打开时易倾翻，以及因抽屉打开时易倾翻而限制抽屉抽出程度却导致用户取物不便，本技术改进了抽屉打开的方式结构，提供了一种旋转抽屉。
5.本技术提供的一种旋转抽屉，采用如下的技术方案：
6.一种旋转抽屉，包括柜体，所述柜体一侧开有柜槽，所述柜槽内设有抽屉，所述抽屉内设有容纳槽，所述抽屉的一侧壁设有呈竖直设置的转轴，所述转轴转动连接于柜槽的上下两槽壁，且所述转轴靠近柜槽的槽口设置；当所述抽屉完全翻出柜槽时，所述容纳槽与柜槽在水平面上的投影不重叠。
7.通过采用上述技术方案，当用户想要取出容纳槽内的物件时，只需推动抽屉绕转轴转动，直至抽屉完全转出柜槽；上述过程中，主板并没有远离柜槽，只是在柜槽槽口处旋转，则整个抽屉的打开并不易造成严重的重力失衡，也就不易发生倾翻，而且本方案中抽屉与柜槽的两个连接点呈上下排布，相较于传统的抽屉与柜槽连接点呈两侧排布的方式，具有更好的稳定性；另外，容纳槽与柜槽在水平面上的投影不重叠，即容纳槽不存在部分留在柜槽内的情况，则即使在容纳槽的角落里有物件，用户也可以方便取放。
8.优选的，所述抽屉包括底板、固定于底板上表面的主板以及半圆弧壁，所述半圆弧壁的两端分别固定于主板宽度方向的两端，所述转轴设于主板沿主板宽度方向的中部。
9.通过采用上述技术方案，抽屉无论顺逆时针转动均不会受到柜槽槽壁的干扰。
10.优选的，所述主板与柜槽的上下两槽壁之间均设有安装结构，所述安装结构包括固定于主板的第一安装件和固定于柜槽槽壁的第二安装件，所述转轴固定于第一安装件上，且所述第二安装件上开有供转轴端部穿入的轴孔。
11.通过采用上述技术方案，第二安装件通常可选为金属五金件，则由第二安装件维
持转轴的转动，相较于转轴直接插入木质的柜槽内，具有更好的转动稳定性。
12.优选的，其中一组所述安装结构还包括固定于主板的弹簧销以及设于第二安装件上的第一配合槽，所述弹簧销包括沿竖直方向伸缩的弹性头；当所述抽屉完全收于柜槽内时，所述弹性头抵紧于第一配合槽内。
13.通过采用上述技术方案，第一配合槽可限制弹性头轻易拨离，则可使抽屉维持住收合的状态，当用户需要解除这种状态时，施加较大推力以使弹性头拨离第一配合槽即可。
14.优选的，其中一组所述安装结构还包括固定于主板的弹簧销以及设于第二安装件上的第二配合槽，所述弹簧销包括沿竖直方向伸缩的弹性头；当所述抽屉完全翻出于柜槽外时，所述弹性头抵紧于第二配合槽内。
15.通过采用上述技术方案，第二配合槽可限制弹性头轻易拨离，则可使抽屉维持住完全打开的状态，当用户需要解除这种状态时，施加较大推力以使弹性头拨离第二配合槽即可。
16.优选的，其中一组所述安装结构还包括固定于主板的弹簧销、设于第二安装件上的第一配合槽，以及设于第二安装件上的第二配合槽，所述弹簧销包括沿竖直方向伸缩的弹性头；当所述抽屉完全收于柜槽内时，所述弹性头抵紧于第一配合槽内；当所述抽屉完全翻出于柜槽外时，所述弹性头抵紧于第二配合槽内。
17.通过采用上述技术方案，通过一组弹簧销即可实现在抽屉翻出与收合两种状态下都能稳定住位置。
18.优选的，靠近所述柜槽下槽壁的安装结构内包括有弹簧销。
19.通过采用上述技术方案，长久使用后可能会存在弹簧销老化的问题，而老化后的弹簧销可能推力不足，倘若选择靠上的安装结构设置弹簧销等部件，则老化后的弹簧销在自身重力作用下，可能抵接不到第一配合槽槽底或第二配合槽槽底，也就无法实现维持状态的功能；而如果选择靠下的安装结构设置弹簧销等部件，即使老化，弹簧销自身重力也会促使其抵接到第一配合槽槽底或第二配合槽槽底，从而仍具有维持状态的功能。
20.优选的，其中一组所述安装结构还包括拓展块，所述拓展块内设有拓展通道且所述拓展通道与轴孔相连通，所述转轴端部伸入至拓展通道内，所述拓展通道内设有弹性件，且所述弹性件抵紧于转轴端部。
21.通过采用上述技术方案，弹性件可提高转轴转动的阻尼，从而使抽屉在整个转动过程中都能较好的维持住转动后的角度，方便用户拿取物件。
22.优选的，所述拓展通道的一端开口设置且所述拓展通道的开口处设有封堵件，所述弹性件抵接于封堵件。
23.通过采用上述技术方案，可实现将弹性件拆下更换，从而方便调节转轴处的阻尼，适应不同型号的旋转抽屉。
24.优选的，当所述抽屉完全收于柜槽内时，所述主板封闭柜槽的槽口。
25.通过采用上述技术方案，以降低杂物进入容纳槽内，同时当抽屉完全翻出于柜槽外时，用户翻找物件时，物件也不会通过主板与柜槽槽口的缝隙飞入柜槽内、导致不易寻回。
26.综上所述，本技术包括以下至少一种旋转抽屉有益技术效果：当用户想要取出容纳槽内的物件时，只需推动抽屉绕转轴转动，直至抽屉完全转出柜槽，抽屉打开的过程中，
主板并没有远离柜槽，只是在柜槽槽口处旋转，则整个抽屉的打开并不易造成严重的重力失衡，也就不易发生倾翻；而且容纳槽与柜槽在水平面上的投影不重叠，即容纳槽不存在部分留在柜槽内的情况，则即使在容纳槽的角落里有物件，用户也可以方便取放。
附图说明

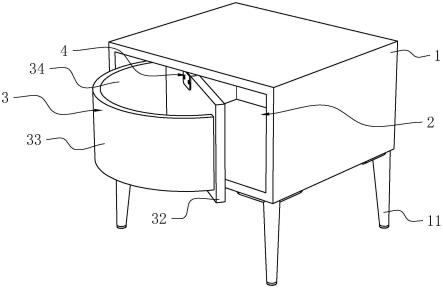

27.图1是本技术实施例的结构示意图；
28.图2是本技术实施例的爆炸示意图；
29.图3是图2中a处的放大示意图；
30.图4是图3中靠下位置的安装结构爆炸示意图。
31.附图标记说明：1、柜体；11、支脚；2、柜槽；21、转轴；3、抽屉；31、底板；32、主板；33、半圆弧壁；34、容纳槽；4、安装结构；41、第一安装件；42、第二安装件；421、轴孔；43、弹簧销；431、销壳；432、弹性头；44、第一配合槽；45、第二配合槽；46、拓展块；461、拓展通道；5、弹性件；6、封堵件。
具体实施方式
32.以下结合附图1-4对本技术作进一步详细说明。
33.本技术实施例公开一种旋转抽屉。
34.参考图1和图2，旋转抽屉3包括柜体1，柜体1下侧固定有四个支脚11，柜体1一侧开有一个或多个柜槽2，柜槽2内设有抽屉3，本实施例以开有一个柜槽2且该柜槽2内仅设有一个抽屉3为例；抽屉3包括底板31、固定于底板31上表面的主板32以及半圆弧壁33，半圆弧壁33的两端分别固定于主板32宽度方向的两端，底板31、主板32和半圆弧壁33共同围成了容纳槽34；主板32与柜槽2的上下两槽壁之间均设有安装结构4，安装结构4靠近柜槽2槽口设置，每组安装结构4上均设有呈竖直设置的转轴21，且转轴21位于主板32沿其宽度方向的中部；
35.当用户想要取出容纳槽34内的物件时，只需推动抽屉3绕转轴21转动，直至抽屉3完全转出柜槽2，此时容纳槽34与柜槽2在水平面上的投影不重叠，即容纳槽34不存在部分留在柜槽2内的情况，则即使在容纳槽34的角落里有物件，用户也可以方便取放；而且由于转轴21位于主板32宽度方向的中部，则抽屉3无论顺逆时针转动均不会受到柜槽2槽壁的干扰。
36.参考图2和图3，安装结构4包括固定于主板32的第一安装件41和固定于柜槽2槽壁的第二安装件42，第一安装件41大致呈“7”字形，第一安装件41的一部分贴靠在主板32的内侧壁并与主板32螺钉连接，第一安装件41的另一部分贴靠在主板32的上表面或下表面，同样也可选为螺钉连接，转轴21固定在第一安装件41的这一部分；第二安装件42呈片状并与柜槽2槽壁通过螺钉连接，且第二安装件42上开有贯穿其厚度的轴孔421，转轴21端部穿过轴孔421并深入柜槽2槽壁内；第二安装件42通常可选为金属五金件，则由第二安装件42维持转轴21的转动，相较于转轴21直接插入木质的柜槽2内，具有更好的转动稳定性。
37.靠近柜槽2下槽壁的安装结构4还包括固定于主板32的弹簧销43、设于第二安装件42上表面的第一配合槽44，以及设于第二安装件42上表面的第二配合槽45，第一配合槽44和第二配合槽45沿转轴21轴线对称设置；主板32下表面开有安装孔，弹簧销43固定插于安
装孔内，弹簧销43包括销壳431、沿竖直方向活动设于销壳431内的弹性头432，以及安装于销壳431内的弹簧，弹簧连接于弹性头432；当抽屉3完全收于柜槽2内时，弹性头432抵紧于第一配合槽44内，第一配合槽44可限制弹性头432轻易拨离，则可使抽屉3维持住收合的状态，当用户需要解除这种状态时，施加较大推力以使弹性头432拨离第一配合槽44即可；当抽屉3完全翻出于柜槽2外时，弹性头432抵紧于第二配合槽45内，第二配合槽45可限制弹性头432轻易拨离，则可使抽屉3维持住完全打开的状态，当用户需要解除这种状态时，施加较大推力以使弹性头432拨离第二配合槽45即可。
38.参考图4，靠近柜槽2下槽壁的安装结构4还包括拓展块46，拓展块46内设有拓展通道461，拓展通道461的一端开口设置，另一端与轴孔421相连通，转轴21的下端端部伸入至拓展通道461内，拓展通道461内塞有弹性件5，且弹性件5抵紧于转轴21端部，弹性件5可选为硅橡胶阻尼块；拓展通道461的开口处设有封堵件6，弹性件5抵接于封堵件6，封堵件6可选为内紧定螺钉。
39.参考图1，主板32与柜槽2槽口的缝隙较小，则当抽屉3完全收于柜槽2内时，主板32可封闭柜槽2的槽口，以降低杂物进入容纳槽34内，同时当抽屉3完全翻出于柜槽2外时，用户翻找物件时，物件也不会通过主板32与柜槽2槽口的缝隙飞入柜槽2内、导致不易寻回。
40.实施例的实施原理为：用户仅需要通过推动主板32即可使抽屉3转出，而且当抽屉3完全转出至柜槽2外时，容纳槽34不存在部分留在柜槽2内的情况，则即使在容纳槽34的角落里有物件，用户也可以方便取放；而且抽屉3整个打开的过程，主板32并没有远离柜槽2，只是在柜槽2槽口处旋转，则整个抽屉3的打开并不易造成严重的重力失衡，也就不易发生倾翻。
41.以上均为本技术的较佳实施例，并非依此限制本技术的保护范围，故：凡依本技术的结构、形状、原理所做的等效变化，均应涵盖于本技术的保护范围之内。
