一种便于储物的卧室床的制作方法

1.本实用新型涉及家具床技术领域，具体为一种便于储物的卧室床。


背景技术：

2.床是指满足人类日常睡觉起居的器具，经过千百年的不断演化和改进设计，在满足常人睡觉的基础上，人们也在探索赋予床更多的功能，比如：储物。
3.目前现有的储物床，一般为一体式的结构设计，不方便日常的搬运和运输，并且现有的储物床的储物空间固定，容易导致储物空间的浪费，为此我们提出一种便于储物的卧室床用于解决上述问题。


技术实现要素：

4.本实用新型的目的在于提供一种便于储物的卧室床，以解决上述背景技术中提出的问题。
5.为解决上述技术问题，本实用新型采用如下技术方案：一种便于储物的卧室床，包括床板，所述床板的两侧可拆卸安装有床头和床尾，所述床板的下板面可拆卸安装有支撑板，所述床板远离床头和床尾的两侧螺纹连接有左右分布的三根螺杆，位于左侧和右侧的所述螺杆活动插设在床头和床尾内，位于中间的所述螺杆活动插设在支撑板内；所述床板的下表面对称设有安装框，所述安装框内滑动设有抽屉，位于左侧的所述抽屉内固定设有固定板，所述固定板相互垂直，位于右侧的所述抽屉内滑动设有移动板，位于右侧的所述抽屉内固定设有隔板，所述隔板和移动板活动卡接。
6.优选地，，所述床板的下表面对称开设有卡槽，所述床头和床尾的靠近床板的侧面固定设有第一卡扣和第二卡扣，所述第一卡扣和第二卡扣插设在卡槽内，位于左侧和右侧的螺杆的一端活动插设在第一卡扣和第二卡扣内，所述床板的下表面开设有安装槽，所述支撑板的上表面固定设有安装条，所述安装条插设在安装槽内，位于中间的所述螺杆的一端活动插设在安装条内。
7.优选地，所述床头和床尾靠近床板的侧面开设有第一滑槽和第二滑槽，所述支撑板的两侧开设有第三滑槽，所述安装框的两侧固定设有滑块，所述滑块滑动在第一滑槽、第二滑槽和第三滑槽内，所述滑块的侧面固定设有固定块，所述固定块的侧面对称设有第一螺母，所述第一螺母的一端贯穿固定块活动插设在床头、床尾和支撑板内。
8.优选地，所述安装框内对称设有平移槽，所述抽屉的两侧固定设有滑套，所述滑套滑动在平移槽内，所述滑套的侧面对称设有第二螺母，所述第二螺母的一端活动插设在安装框内。
9.优选地，所述抽屉的两侧固定设有滑条，所述滑条的滑动在滑套内，所述抽屉内开设有限位槽，所述移动板的两侧固定设有卡块，所述卡块滑动在限位槽内。
10.优选地，所述抽屉的靠近卡块侧板面的上表面对称设有插杆，所述插杆的一端贯穿卡块插设在抽屉内，所述抽屉靠近卡块的侧板面的上表面开设有阵列分布的插孔，所述
插杆的一端活动插设在插孔内。
11.优选地，所述床头、床尾和支撑板的下表面对称设有橡胶垫，所述抽屉的侧面固定设有把手，所述抽屉靠近卡块的侧板面的上表面对称开设有安装孔。
12.与现有技术相比，本实用新型的有益效果在于：
13.1、本实用新型中通过螺杆使床头、床尾和支撑板和床板固定连接，方便对床头、床尾和支撑板的拆卸，从而方便日常的搬运和运输。
14.2、本实用新型中通过移动板的移动，从而可以对抽屉内的空间重新分割，使抽屉内的空间分布发生变化，并且使用第二螺母固定移动板的位置，使抽屉内的空间分布固定。
15.3、本实用新型中开设有安装孔，在需要增加或者减少移动板时，使移动板两侧的卡块通过安装孔插入或者抽出，实现对移动板的增加或者减少。
附图说明
16.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

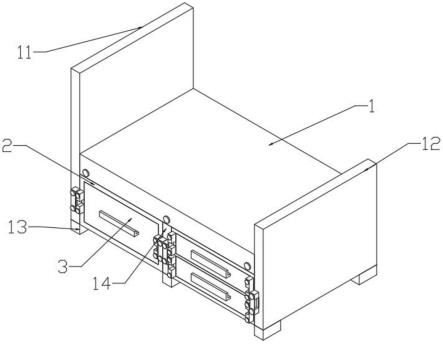

17.图1为本实用新型结构示意图。
18.图2为本实用新型床板剖面结构示意图。
19.图3为本实用新型安装框剖面结构示意图。
20.图4为本实用新型左侧抽屉剖面结构示意图。
21.图5为本实用新型右侧抽屉剖面结构示意图。
22.图中：1、床板；101、卡槽；102、安装槽；11、床头；111、第一滑槽；12、床尾；121、第二滑槽；13、橡胶垫；14、支撑板；141、第三滑槽；15、第一卡扣；16、安装条；17、第二卡扣；18、螺杆；2、安装框；21、平移槽；22、滑块；23、第一螺母；24、固定块；3、抽屉；301、限位槽；302、安装孔；303、插孔；31、滑套；32、滑条；33、第二螺母；34、把手；35、固定板；36、隔板；37、移动板；38、卡块；39、插杆。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.实施例：如图1-5所示，本实用新型提供了一种便于储物的卧室床，包括床板1，所述床板1的两侧可拆卸安装有床头11和床尾12，所述床板1的下板面可拆卸安装有支撑板14，所述床板1远离床头11和床尾12的两侧螺纹连接有左右分布的三根螺杆18，用来固定床头11、床尾12和支撑板14的位置，位于左侧和右侧的所述螺杆18活动插设在床头11和床尾12内，位于中间的所述螺杆18活动插设在支撑板14内，从而可以固定固定床头11、床尾12和支撑板14的位置，位于左侧和右侧的所述螺杆18活动插设在床头11和床尾12内，位于中间的所述螺杆18活动插设在支撑板14内；所述床板1的下表面对称设有安装框2，用来安装抽
屉3，所述安装框2内滑动设有抽屉3，用来储物，位于左侧的所述抽屉3内固定设有固定板35，用来将位于左侧的抽屉3的内部空间进行分割，所述固定板35相互垂直，位于右侧的所述抽屉3内滑动设有移动板37，用来对位于右侧的抽屉3的内部空间进行调节，位于右侧的所述抽屉3内滑动设有移动板37，从而可以对位于右侧的抽屉3的内部空间进行调节，位于右侧的所述抽屉3内固定设有隔板36，隔板36活动贯穿移动板37，所述隔板36和移动板37活动卡接。
25.进一步的，，所述床板1的下表面对称开设有卡槽101，用来安装床头11和床尾12，床头11和床尾12的靠近床板1的侧面固定设有第一卡扣15和第二卡扣17，第一卡扣15和第二卡扣17插设在卡槽101内，从而可以用来安装床头11和床尾12，所述床头11和床尾12的靠近床板1的侧面固定设有第一卡扣15和第二卡扣17，所述第一卡扣15和第二卡扣17插设在卡槽101内，位于左侧和右侧的螺杆18的一端活动插设在第一卡扣15和第二卡扣17内，所述床板1的下表面开设有安装槽102，用来安装支撑板14，支撑板14的上表面固定设有安装条16，所述安装条16插设在安装槽102内，从而可以用来安装支撑板14，所述支撑板14的上表面固定设有安装条16，所述安装条16插设在安装槽102内，位于中间的所述螺杆18的一端活动插设在安装条16内。
26.进一步的，所述床头11和床尾12靠近床板1的侧面开设有第一滑槽111和第二滑槽121，所述支撑板14的两侧开设有第三滑槽141，所述安装框2的两侧固定设有滑块22，所述滑块22滑动在第一滑槽111、第二滑槽121和第三滑槽141内，所述滑块22的侧面固定设有固定块24，所述固定块24的侧面对称设有第一螺母23，用来对安装框2进行限位，安装框2的两侧固定设有滑块22，滑块22的侧面固定设有固定块24，第一螺母23的一端贯穿固定块24活动插设在床头11、床尾12和支撑板14内，当第一螺母23取出时，安装框2可以滑动，当第一螺母23插入时，安装框2无法移动，从而可以对安装框2进行限位，所述第一螺母23的一端贯穿固定块24活动插设在床头11、床尾12和支撑板14内。
27.进一步的，所述安装框2内对称设有平移槽21，所述抽屉3的两侧固定设有滑套31，所述滑套31滑动在平移槽21内，所述滑套31的侧面对称设有第二螺母33，用来将抽屉3固定在安装框2内，抽屉3的两侧固定设有滑套31，所述第二螺母33的一端贯穿滑套31的侧板面插设在安装框2内，从而可以将抽屉3固定在安装框2内，所述第二螺母33的一端活动插设在安装框2内。
28.进一步的，所述抽屉3的两侧固定设有滑条32，所述滑条32的滑动在滑套31内，滑套31内开设有移动槽，滑条32滑动在移动槽内，所述抽屉3内开设有限位槽301，用来对移动板37进行限位，移动板37的两侧固定设有卡块38，卡块38滑动在限位槽301内，从而移动板37只能沿着限位槽301移动，所述移动板37的两侧固定设有卡块38，所述卡块38滑动在限位槽301内。
29.进一步的，所述抽屉3的靠近卡块38侧板面的上表面对称设有插杆39，用来对移动板37进行限位，插杆39的一端贯穿卡块38插设在抽屉3内，当插杆39拔出时，移动板37可以移动，当插杆39插入时，移动板37无法移动，从而可以对移动板37进行限位，所述插杆39的一端贯穿卡块38插设在抽屉3内，所述抽屉3靠近卡块38的侧板面的上表面开设有阵列分布的插孔303，插孔303和限位槽301相连通，所述插杆39的一端活动插设在插孔303内。
30.进一步的，所述床头11、床尾12和支撑板14的下表面对称设有橡胶垫13，所述抽屉
3的侧面固定设有把手34，用来方便将抽屉3抽出，所述抽屉3靠近卡块38的侧板面的上表面对称开设有安装孔302，安装孔302和限位槽301相连通，用来方便将移动板37抽出和插入。
31.工作原理：首先将床头11的第一卡扣15、床尾12的第二卡扣17和支撑板14的安装条16，插入床板1下表面的卡槽101和安装槽102内，再将螺杆18拧入，固定床头11、床尾12和支撑板14的位置，其次使滑块22插入第一滑槽111、第二滑槽121和第三滑槽141内，将安装框2安装到床头11、支撑板14和床尾12之间，再将第一螺母23拧入，固定安装框2的位置，固定完成后将滑套31插入平移槽21内，将第二螺母33拧入，固定抽屉3的位置，然后在需要对抽屉3的内部空间进行分割时，将插杆39拔出，此时移动板37可以沿着限位槽301滑动，滑动移动板37调节移动板37的位置，从而对抽屉3内的空间进行分割，当抽屉3内的空间分割成合适的大小时，将插杆39插入，固定移动板37的位置，从而固定抽屉3内的空间分布，最后在需要增加移动板37时，将新的移动板37通过安装孔302插入抽屉3内，再使移动板37两侧的卡块38卡设在限位槽301内，插入插杆39固定移动板37的位置，从而使移动板37安装在抽屉3内，在需要减少移动板37时，使移动板37移动到抽屉3边缘，使移动板37两侧的卡块38卡设在在安装孔302内，向上拉动移动板37，使移动板37脱离抽屉3。
