三点固定式钢质隔音门的制作方法

1.本技术涉及门窗的领域，尤其是涉及三点固定式钢质隔音门。


背景技术：

2.目前，随着工业及城市化的高速发展，噪声污染带来的影响越来越大，因此人们对于安静环境的需求越来越多，因此隔音门应运而生。
3.比较典型的是教室用门，学生在上课时需要比较安静的环境，减少走廊嘈杂对教室内学生上课的影响；如果是音乐课等会发出较大声音的课程，也需要考虑教室内声音对其他教室产生干扰的情况，因此利用隔音门，可以有效降低隔音门两侧对彼此的影响。目前的隔音门多采用在门体中加入隔音层来实现隔音效果。
4.针对上述中的相关技术，发明人认为存在隔音层固定不牢，影响隔音效果的隐患。


技术实现要素：

5.为了提高隔音门内隔音层固定的牢固性，本技术提供三点固定式钢质隔音门。
6.本技术提供的三点固定式钢质隔音门采用如下的技术方案：
7.三点固定式钢质隔音门，包括前板和与前板相互闭合的背板，前板和背板之间设置有隔音层，前板上固定有若干个第二定位块，隔音层与第二定位块对应位置开设有容纳第二定位块穿过的第二限位孔。
8.通过采用上述技术方案，利用两个第二定位块对隔音层进行限位，提高了隔音层的放置稳定性，提高了隔音层固定的牢固性。
9.优选的，所述第二定位块设置有两个，前板包括两个纵框,两个纵框沿前板长度方向设置于前板边沿处,两个第二定位块设置于纵框上，并且纵框与第二定位块对应位置设置有第二通孔，第二定位块朝向第二通孔的一侧设置有一封板，封板上开设有若干用于与合页相连的定位孔。
10.通过采用上述技术方案，两个第二定位块在限位隔音层的同时可用来安装合页，以便工作人员将隔音门安装于门框上，提高了隔音门的空间利用率。
11.优选的，第二定位块内部设置有空腔。
12.通过采用上述技术方案，减轻了第二定位块的重量，进而减小了隔音门的整体重量，便于工作人员搬运和安装隔音门。
13.优选的，空腔内设置有若干支撑片，支撑片的边沿固定连接于第二定位块壳体内壁上。
14.通过采用上述技术方案，增大了第二定位块的内部支撑力，提高了第二定位块的稳定性，减小了因隔音层重力作用而导致第二定位块变形的风险，延长了隔音门的使用寿命。
15.优选的，前板与背板为可拆卸连接。
16.通过采用上述技术方案，便于工作人员安拆隔音门，便于工作人员更换隔音层，减
小因隔音层受潮等原因造成隔音门无法使用的风险，延长了隔音门的使用寿命。
17.优选的，纵框上固接有两个外翻侧沿，前板还包括一横框，当隔音门立设时，横框沿前板宽度方向设置于前板上边沿处，横框上固接有一个上翻沿，背板与两个外翻侧沿相对应的位置分别固接有一与上翻侧沿相适配的内翻侧沿，背板与上翻沿相对应的位置固接有一与上翻沿相适配的下翻沿。
18.通过采用上述技术方案，背板上的内翻侧沿与前板上的外翻侧沿滑移连接，当背板上的下翻沿卡设入前板上的上翻沿内时，背板与前板卡设固定，完成隔音门的安装，提高了隔音层固定的牢固性。
19.优选的，前板远离第二定位块一侧的边侧设置有一第一定位块，所述第一定位块内设置有可容纳锁体的空腔。
20.通过采用上述技术方案，提高了隔音层的定位效果，提高了隔音层固定的牢固性；同时利用了第一定位块安装门锁，节约了隔音门的空间占用。
21.优选的，包括视窗组件，视窗组件包括穿设于前板、隔音层和背板上的若干视窗口，每个视窗口中放置有一视窗，前板和背板上的视窗口远离隔音层的一侧各固定连接有一视窗扣盖。
22.通过采用上述技术方案，便于老师在不影响教室内教学的情况下，观察学生的上课状态；同时视窗扣盖减小了视窗脱落的风险，延长了隔音门的使用寿命。
23.综上所述，本技术包括以下至少一种有益技术效果：
24.1.提高了隔音层固定的牢固性，利用两个第二定位块对隔音层进行限位，提高了隔音层的放置稳定性，背板上的内翻侧沿与前板上的外翻侧沿滑移连接，当背板上的下翻沿卡设入前板上的上翻沿内时，背板与前板卡设固定；
25.2.提高了隔音门的空间利用率，利用了第一定位块安装门锁，两个第二定位块在限位隔音层的同时可用来安装合页，以便工作人员将隔音门安装于门框上；
26.3.延长了隔音门的使用寿命，增大了第二定位块的内部支撑力，提高了第二定位块的稳定性，减小了因隔音层重力作用而导致第二定位块变形的风险；便于工作人员安拆隔音门，便于工作人员更换隔音层，减小因隔音层受潮等原因造成隔音门无法使用的风险；视窗扣盖减小了视窗脱落的风险。
附图说明

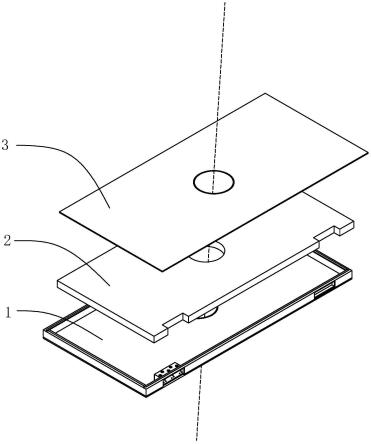

27.图1是体现本技术隔音门整体结构的爆炸示意图；
28.图2是体现定位装置与框架位置关系的示意图；
29.图3是体现定位装置与框架配合关系的爆炸结构示意图；
30.图4是图3细节a处的放大示意图；
31.图5是图3细节b处的放大示意图；
32.图6是体现隔音层与凹槽配合关系的爆炸结构示意图；
33.图7是体现滑道和卡接槽结构的示意图；
34.图8是图7细节c处的放大示意图；
35.图9是体现背板结构的示意图；
36.图10是图9细节d处的放大示意图；
37.图11是体现视窗组件的爆炸结构示意图。
38.附图标记说明：1、前板；11、框架；111、横框；112、纵框；1112、第一通孔；1113、第二通孔；12、前面板；13、凹槽；14、外翻侧沿；141、滑道；15、上翻沿；151、卡接槽；2、隔音层；21、第一限位孔；22、第二限位孔；3、背板；31、背面板；32、内翻侧沿；33、下翻沿；4、定位装置；41、第一定位块；411、锁体；42、第二定位块；421、支撑片；43、封板；431、定位孔；5、视窗组件；51、视窗口；52、视窗；53、视窗扣盖。
具体实施方式
39.以下结合附图1-11对本技术作进一步详细说明。
40.本技术实施例公开三点固定式钢质隔音门。参照图1和图2，包括前板1、以及与前板1相配合形成密封门体的背板3、前板1与背板3之间填充有阻尼隔音层材质的隔音层2，本实施例中，前板1和背板3均采用钢质，提高了隔音门的整体强度。前板1与背板3外周尺寸相同，前板1包括由两个横框111和两个纵框112相互垂直固接围成的闭合的框架11，框架11的一侧固定连接有一矩形的前面板12，从而将框架11的一侧开口封闭，使得前板1内形成凹槽13，此结构减轻了前板11的重量，进而提高了隔音门的轻便性和安全性。
41.参照图2，两个纵框112靠近凹槽13的一侧设置有一用于对隔音层2 进行限位的定位装置4，定位装置4包括一个第一定位块41和两个第二定位块42。第一定位块41和第二定位块42都固定在前面板12朝向框架11 的一侧，第一定位块41靠近一侧纵框112中部设置，两个第二定位块42 靠近另一侧纵框112并保持间隔设置，而且两个第二定位块42距离临近的横框111距离相等。
42.参照图3和图4，第一定位块41内部设置有空腔并在空腔内设置有隔音门的锁体411，并且第一定位块41朝向临近纵框112的一侧设置有开口，便于锁体411的安装，而纵框112上与第一定位块41开口位置对应处设置有一第一通孔1112，便于锁体411的安拆。
43.参照图3和图5，第二定位块42为内部设置有空腔的矩形壳体，第二定位块42朝向临近纵框112的一侧和背离临近纵框112的一侧都设置为开口，而第二定位块42朝向临近纵框112的一侧固定连接有一截面为u型的封板43；临靠第二定位块42的纵框112上与封板43位置对应处开设有与封板44尺寸相适配的第二通孔1113。
44.参照图3和图5，第二定位块42内部空腔中固定连接有若干个相互平行的支撑片421，支撑片421呈矩形且沿第二定位块42的长度方向间隔分布，支撑片421的三个边沿分别固定连接于第二定位块42的壳体内壁和封板43上，从而提高了第二定位块42内部的连接强度，减少了第二定位块 42因承受外部压力而发生变形损坏的风险，延长了隔音门的使用寿命。
45.参照图6，前板1的凹槽13内放置有与框架11围设面积相等的隔音层2，隔音层2上分别开有与第一定位块41和两个第二定位块42位置、尺寸相适配的第一限位孔21和两个第二限位孔22，当隔音层2放置在前板1的凹槽13内后，第一定位块41从第一限位孔21伸出，两个第二定位块42从两个第二限位孔22伸出，使得隔音层2远离前面板12一侧的表面与第一定位块41和第二定位块42同侧表面相互持平。当隔音门处于立设状态时，两个第二定位块42分别限制了顶部和底部区域隔音层2的定位；而第一定位41块限制了中部区域隔音层2的定位，从而提高了隔音层2整体的稳定性，也延长了隔音门的使用寿命。
46.参照图3和图5，封板43远离第二定位块42的一侧开设有若干定位孔431，封板43通过定位孔431与合页板固定连接，当合页板固定在门框上时，隔音门与门框活动连接，使得第二定位块42不仅能够对隔音层2进行限位又可实现转动隔音门的功能。
47.参照图7和图8，两个纵框112上远离前面板12的一侧沿纵框112的长度方向各固定连接有一外翻侧沿14，外翻侧沿14是截面为l型的长条板，外翻侧沿14的一个直角边垂直固接于纵框112的边沿上，外翻侧沿 14的另一个直角边朝远离凹槽13一侧翻折，外翻侧沿14与纵框112之间形成滑道141；当隔音门立设时，位于顶部的横框111上远离前面板12的一侧固定连接有一上翻沿15，上翻沿15为截面呈l型设置的长条板，上翻沿15的一个直角边垂直固接于横框111靠近凹槽13一侧的边沿上，上翻沿15的另一个直角边朝远离凹槽13一侧翻折，使得上翻沿15与横框 111之间形成卡接槽151。
48.参照图9和图10，背板3包括矩形的背面板31，背面板31的一侧固定连接有两个内翻侧沿32和一个下翻沿33。两个内翻侧沿32为截面为l 型的长条板，内翻侧沿32的一个直角边垂直固结于背面板31上，内翻侧沿32的另一个直角边朝背面板31内侧翻折；下翻沿33是端面为l型的长条板，下翻沿33的一个直角边垂直固结于背面板31上。
49.参照图10，背板3上的两个内翻侧沿32与前板1上的两个外翻侧沿 14位置、结构相适配，背板3上的下翻沿33与前板1上的上翻沿15相适配，使得两个内翻侧沿32可以分别插入滑道141一端进行滑动直到背板完全覆盖在框架11上。当背面板31与前面板12完全重合时，背板3上的下翻沿33刚好扣入前板1上上翻沿15的卡接槽151中，将隔音门按照上翻沿15朝上的方向立起后，背板3与前板1固定连接，形成闭合的隔音门。
50.参照图11，隔音门包括视窗组件5，视窗组件5包括穿设于前面板12、隔音层2和背面板31上的视窗口51，视窗口51内两个端面各嵌设有一视窗52，前面板12和背面板31上各设置有一视窗扣盖53，视窗扣盖53成环状设置，使得两个视窗扣盖53分别卡设于视窗口51的两个端口处，以减小视窗52在隔音门移动过程中因晃动而掉落处视窗口51的风险。当教室教学时，老师可以不用打开隔音门即可观察教室内情况，在不影响学生上课的情况下了解学生的上课状态。
51.本技术实施例三点固定式钢质隔音门的实施原理为：将隔音门的前面板12放置在地面上，在前板1内形成的凹槽13中放置隔音层2，利用第一定位块41和第二定位块42将隔音层2固定在凹槽13内；将锁体411放置在第一定位块中，使得锁舌可从第一通孔1112中伸出；在视窗口51内放入视窗52，再将两个视窗扣盖53盖在前板1与背板远离隔音层2的一侧，将视窗52固定；将背板沿前板1上的滑道141扣合滑动至背板与前板 1空间重合，背板的下翻沿33自动落入前板1的卡接槽151中，将隔音门闭合；将两块合页板与通过定位孔431与两个封板43配合连接，将隔音门安装在门框上。
52.以上均为本技术的较佳实施例，并非依此限制本技术的保护范围，故：凡依本技术的结构、形状、原理所做的等效变化，均应涵盖于本技术的保护范围之内。
