一种用于电子商务的智能公文柜

本发明涉及一种公文柜，特别涉及一种用于电子商务的智能公文柜。

背景技术：

1、电子商务是以信息网络技术为手段，以商品交换为中心的商务活动；也可理解为在互联网(internet)、企业内部网(intranet)和增值网(van，valueaddednetwork)上以电子交易方式进行交易活动和相关服务的活动，是传统商业活动各环节的电子化、网络化、信息化，在进行电子商务活动的过程中通常需要使用公文柜对相关的文件进行存储。

2、目前用于电子商务的智能公文柜在使用时，还存在一些缺陷和不足，具体需要改进的地方如下：

3、1、现有用于电子商务的智能公文柜在对文件进行存放时不便于使用者根据文件分类对其进行分类存放，从而影响后续使用者查找取用文件的效率；

4、2、现有用于电子商务的智能公文柜大都不具备辅助取放功能，当柜体较高时不便于使用者对高处的文件进行取放，从而导致现有公文柜使用的便捷性较差；

5、3、现有用于电子商务的智能公文柜在使用时不便于使用者根据存放文件的数量对柜体整体的体积进行调整，从而在存放文件较少时容易导致柜体占用大量办公空间影响办公效率；

6、4、现有用于电子商务的智能公文柜在对文件进行存放时不能对文件进行有效的防尘防护，并且不能对柜体内部进行通风排湿避免文件受潮受损。

技术实现思路

1、本发明的目的在于提供一种用于电子商务的智能公文柜，以解决上述背景技术中提出的问题。

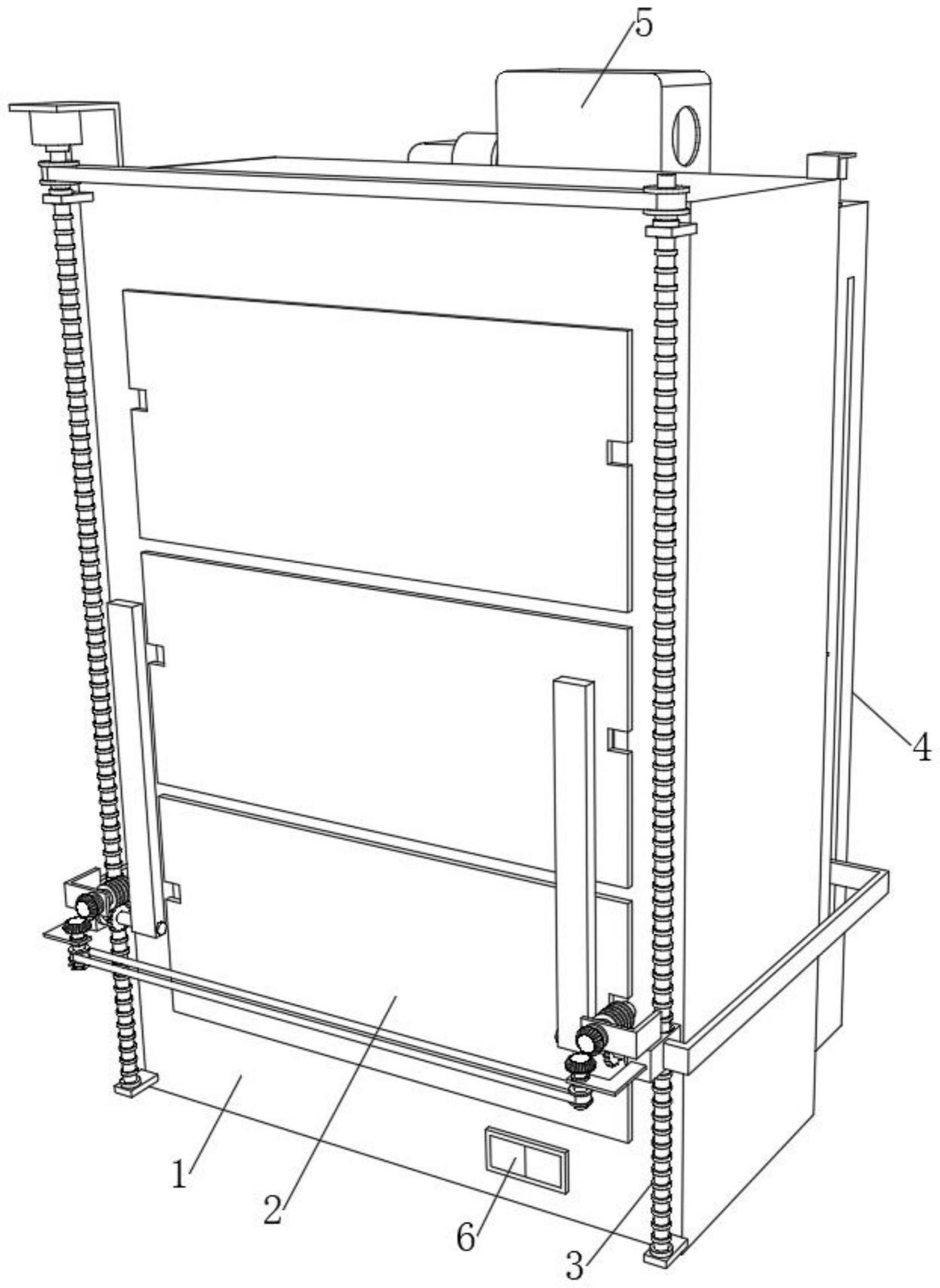

2、为实现上述目的，本发明提供如下技术方案：一种用于电子商务的智能公文柜，包括固定箱，所述固定箱内设置有多个存储机构，多个所述存储机构均与同一个通风机构连接，所述通风机构设置在调节机构上，所述调节机构设置在固定箱的后侧，所述固定箱的前表面设置有取放机构，所述固定箱的前表面开设有多个通槽二，所述固定箱的左右内侧面均开设有滑槽，所述固定箱的前表面与控制器固定连接。

3、作为本发明的一种优选技术方案，每个所述存储机构均包括挡板，所述挡板的后侧面与固定箱的前表面搭接，所述挡板的后侧面上侧与两个放置板一的前端固定连接，两个所述放置板一均为n型板设置，两个所述放置板一的后端均穿过通槽二并延伸至固定箱内部，两个所述放置板一的底面分别与两个托板一的上表面搭接，两个所述托板一的相反面分别与固定箱的左右内侧面固定连接，两个所述放置板一的后侧面均开设有收纳槽一，两个所述收纳槽一的内侧面分别与两个放置板二的外表面滑动连接，两个所述放置板二也均为n型板设置，每个所述挡板的左右两侧均开设有槽口将其前后侧面贯穿连通，且槽口位于放置板一的下侧。

4、作为本发明的一种优选技术方案，两个所述放置板一的相对面分别与多个存储盒一的左右侧面搭接，每个所述存储盒一的后侧面均开设有收纳槽三，所述收纳槽三的内侧面与存储盒二的外侧面滑动连接，所述存储盒二的上表面左右两侧分别与两个拉板的后端固定连接，两个所述拉板的前端均开设有套孔一，两个所述套孔一分别滑动连接在两个滑杆一上，每个所述滑杆一的两端分别与两个固定板二的相对面固定连接，四个所述固定板二的底面均与存储盒一的上表面固定连接，两个所述滑杆一上均套接有弹簧二，两个所述弹簧二的后端分别与后侧两个固定板二的前表面固定连接，两个所述弹簧二的前端分别与两个拉板的前侧内侧面固定连接，所述存储盒一及存储盒二的底面均开设有排风孔，两个所述放置板二的相对面后端分别与吸附板的左右侧面固定连接，且吸附板为铁质材料设置。

5、作为本发明的一种优选技术方案，所述存储盒一的上侧内侧面左右两侧分别与两个固定板一的上表面固定连接，每个所述固定板一的左右侧面均通过铰接座分别与两个撑板的底端活动连接，四个所述撑板的侧面上均固定连接有弹簧一一端，四个所述弹簧一两两一组且另一端分别固定连接在两个固定板一的侧面上，四个所述撑板两两一组且两组撑板的侧面分别与两个放置板一的内侧面搭接，多个所述存储盒一的上表面均与同一个盖板二的底面搭接，所述盖板二的后侧面开设有收纳槽二，所述收纳槽二的内侧面与盖板一的外侧面滑动连接，所述盖板一及盖板二的左右侧面均固定连接有插杆一端，四个所述插杆的底端分别活动连接在四个插孔内，四个所述插孔分别开设在两个放置板一及两个放置板二的上表面上，所述盖板一及盖板二的底面均开设有出风孔，所述盖板二的后侧面与插管一的前端固定连接。

6、作为本发明的一种优选技术方案，所述取放机构包括四个固定板三，四个所述固定板三的后侧面均与固定箱的前表面固定连接，四个所述固定板三两两一组并通过滚动轴承分别与两个螺杆一光轴活动连接，两个所述螺杆一的上端光轴分别与两个皮带轮一固定连接，两个所述皮带轮一之间通过皮带传动连接，左侧所述螺杆一的上端与电机一的输出轴固定连接，所述电机一的上端与安装座一的内侧面固定连接，所述安装座一的底端与固定箱的上表面固定连接，所述电机一的输入端与控制器的输出端电连接。

7、作为本发明的一种优选技术方案，两个所述螺杆一分别与两个螺母一螺纹连接，两个所述螺母一的后侧面均与固定箱的前表面搭接，两个所述螺母一的相对面通过滚动轴承分别与两个连接轴一的相反端活动连接，两个所述连接轴一分别固定连接在两个托板二的底端，两个所述连接轴一还分别与两个蜗轮固定连接，两个所述蜗轮分别与两个蜗杆啮合连接，两个所述蜗杆的前端光轴通过滚动轴承分别活动连接在两个固定板五内，两个所述固定板五的底面分别与两个螺母一的上表面固定连接，两个所述蜗杆的前端分别与两个锥齿轮二固定连接，两个所述锥齿轮二分别与两个锥齿轮一啮合连接，两个所述锥齿轮一分别固定连接在两个连接轴二的上端，两个所述连接轴二通过滚动轴承分别活动连接在两个固定板四内，两个所述固定板四的后端分别与两个螺母一的前表面固定连接，两个所述连接轴二的底端分别与两个皮带轮二固定连接，两个所述皮带轮二之间通过皮带传动连接。

8、作为本发明的一种优选技术方案，两个所述螺母一的相反面分别与两个连接板一的前端固定连接，两个所述连接板一的后端分别与固定架的左右侧面固定连接，所述固定架的左侧内侧面通过滚动轴承与丝杠的左端光轴活动连接，所述丝杠的右端与电机二的输出轴固定连接，所述电机二的右侧面与固定架的右侧内侧面固定连接，所述丝杠上开设有两段螺旋方向相反的螺纹，所述丝杠上的两段螺纹分别与两个螺母二螺纹连接，两个所述螺母二的后侧面均与固定架的后侧内侧面搭接，两个所述螺母二的前表面通过铰接座分别与伸缩连杆的后侧两端活动连接，所述伸缩连杆的前侧两端均通过铰接座与电磁铁的后侧面活动连接，所述电机二及电磁铁的输入端均与控制器的输出端电连接，所述固定架的左右两侧均开设有套孔二。

9、作为本发明的一种优选技术方案，所述调节机构包括活动箱，所述活动箱的外侧面与固定箱的内侧面滑动连接，所述活动箱的左右侧面分别与两个连接板二的相对面固定连接，两个所述连接板二的前端均开设有螺纹孔，且两个螺纹孔分别与两个螺杆二螺纹连接，两个所述螺杆二的前端光轴通过滚动轴承分别活动连接在两个滑槽的前侧内侧面上，两个所述螺杆二的后端光轴均通过滚动轴承穿过固定箱的后侧面并分别与两个锥齿轮三固定连接，两个所述锥齿轮三分别与两个锥齿轮四啮合连接，两个所述锥齿轮四分别固定连接在两个传动轴的底端，每个所述传动轴均通过滚动轴承活动连接在两个固定板六内，四个所述固定板六的前表面均与固定箱的后侧面固定连接，两个所述传动轴的上端分别与两个皮带轮三固定连接，两个所述皮带轮三之间通过皮带传动连接，右侧所述传动轴的上端与电机三的输出轴固定连接，所述电机三的上端与安装座二的内侧面固定连接，所述安装座二的底端与固定箱的上表面固定连接，所述电机三的输入端与控制器的输出端电连接。

10、作为本发明的一种优选技术方案，所述活动箱的前表面四角处均开设有安装孔，四个所述安装孔的内侧面分别与四个伸缩杆的固定端外表面固定连接，四个所述伸缩杆的前端均与固定箱的前侧内侧面固定连接，所述活动箱的左右侧面后侧均开设有通槽一，两个所述通槽一的内侧面分别与取放机构内设置的两个连接板一的外表面滑动连接，所述活动箱的上下内侧面分别与两个滑杆二的两端固定连接，两个所述滑杆二分别与取放机构内设置的两个套孔二滑动连接。

11、作为本发明的一种优选技术方案，所述通风机构包括过滤箱，所述过滤箱的底面与调节机构中设置的活动箱的上表面固定连接，所述过滤箱的内侧面与多个滤尘网的外侧面固定连接，所述过滤箱的右侧面开设有进风孔，所述过滤箱的左侧面与风机的吸风管固定连接，所述风机的外表面与活动箱的上表面固定连接，所述风机的出风管与分流管的上端固定连接，所述分流管与多个插管二的后端固定连接，多个所述插管二的前端分别与多个存储机构内设置的插管一后端活动连接，多个所述插管二均固定连接在活动箱的后侧面内，所述风机的输入端与控制器的输出端电连接。

12、与现有技术相比，本发明的有益效果是：

13、1、本发明通过设置多个存储机构与固定箱连接，并且在同一个存储机构内设置有多个存储盒一及存储盒二，在使用存储机构对文件进行存放时，使用者可以拉动存储盒二向后移动使存储盒二通过拉板对弹簧二进行挤压，此时使用者可以将同一类型的文件放置在存储盒一与存储盒二之间，将文件放置在存储盒一与存储盒二之间后松开存储盒二利用弹簧二弹力推动存储盒二向收纳槽三内移动，此时利用弹簧二弹力将文件夹持固定在存储盒一与存储盒二之间，从而避免文件在存放过程中装置整体受外力碰撞导致文件散落，然后使用者可以拿取存储盒一及存储盒二将撑板向下插入放置板一内，撑板向下移动进入放置板一内部时受到挤压向固定板一靠近对弹簧一挤压使弹簧一产生弹力，当撑板全部进入放置板一内部后弹簧一弹力推动撑板与放置板一内侧面紧密接触对存储盒一及存储盒二进行固定，从而便于使用者利用多个存储机构及存储机构内的多个存储盒一、存储盒二对文件进行分类存放，并且在存放过程中可以提高文件的稳定性避免文件在装置内部散落混乱影响后续的查找取用。

14、2、本发明通过设置取放机构与固定箱连接，在需要对本装置较高处的存储机构内文件取用时，使用者可以先转动一侧连接轴二正转通过皮带轮二的传动带动另一个连接轴二同步转动，连接轴二转动时通过锥齿轮一、锥齿轮二、蜗杆及蜗轮带动连接轴一与托板二向前转动，当托板二向前转动九十度时停止转动连接轴二，然后使用者通过控制器控制电机一正转利用皮带轮一带动两个螺杆一正转，螺杆一正转时通过与螺母一的连接带动托板二、连接板一及固定架向上移动，当托板二向上移动至与需要取出的存储机构上槽口对应时停止电机一工作，此时电磁铁移动至与相应存储机构上的吸附板对应，然后使用者通过控制器控制电机二工作带动丝杠正转，丝杠正转时带动两个螺母二相互靠近，此时螺母二带动伸缩连杆伸长推动电磁铁向前移动与吸附板接触，然后随着伸缩连杆的持续伸长推动相应的存储机构向前移动从通槽二中伸出，当存储机构从通槽二中伸出后放置板一与托板二接触利用托板二对存储机构进行支撑，当存储机构全部移动至固定箱前侧后停止电机二工作，并且控制电机二带动丝杠反转对伸缩连杆收缩，然后使用者通过控制器控制电机一工作带动螺杆一反转使托板二带动存储机构向下移动，当存储机构移动至合适高度后停止电机一工作，然后使用者将存储机构取下对相应的文件进行取用，需要重新将存储机构放置在固定箱内部时使用者利用电机一带动托板二及存储机构向上移动至与相应的通槽二对应，然后利用电机二及伸缩连杆带动电磁铁向前移动与吸附板接触，此时通过控制器控制电磁铁通电对吸附板吸附，然后使伸缩连杆收缩将存储机构整体拉入固定箱内，从而利用取放机构辅助使用者对高处的文件进行取放，进而提高了本装置使用的便捷性提高了使用者取用文件的效率。

15、3、本发明通过设置调节机构与固定箱连接，并且在存储机构内设置收纳槽一将放置板一与放置板二连接以及设置收纳槽二将盖板一与盖板二连接，在需要存储的文件较多使用的存储盒一及存储盒二较多时，此时使用者可以拉动放置板二向后移动从收纳槽一中拉出使放置板一与放置板二的整体长度延长，然后使用者可以将存储盒一及存储盒二放置在放置板一及放置板二上，并且可以拉动盖板一向后移动使盖板一从收纳槽二中拉出，使后侧两个插杆与放置板二上开设的插孔对应，然后使用者将盖板一与盖板二放置在存储盒一上对文件进行封闭，并且使插杆与插孔连接对盖板一与盖板二的位置进行固定，从而便于使用者根据存放文件的数量对放置板一与放置板二的长度进行调整以放置更多数量的存储盒一及存储盒二，对放置板一与放置板二的长度进行调整后，使用者可以通过控制器控制电机三工作利用皮带轮三带动传动轴正转，传动轴正转时通过锥齿轮三与锥齿轮四带动螺杆二正转，螺杆二正转时通过与螺纹孔的连接利用连接板二带动活动箱向后移动，从而利用活动箱的移动增大固定箱与活动箱之间的空间，进而便于使用者根据存放文件的数量对装置整体的体积进行调整，进一步增加本装置的功能性及适用性。

16、4、本发明通过设置通风机构与活动箱连接，并且设置插管一及插管二将风机与盖板、盖板二连接，在使用存储机构对文件进行存放时使用者可以利用盖板一及盖板二对存储盒一、存储盒二密封，从而使得存储盒一与存储盒二内存放的文件存储在密封环境中减少外界杂物对文件的污染，同时在存放文件的过程中使用者可以通过控制器控制风机工作，风机工作时将外界的空气经进风孔吸入过滤箱内，然后利用过滤箱内的多个滤尘网对气流中的灰尘进行过滤，经过过滤的气流经分流管、插管一及插管二输入盖板一与盖板二内，然后经盖板一及盖板二底面开设的出风孔将气流吹入存储盒一及存储盒二内，从而对存储盒一与存储盒二内的空间进行通风排湿避免内部存储的文件受潮受损，进而提高了本装置对文件的保护效果。
