一种适应于袖阀管仰角注浆装置的使用方法与流程

技术特征：

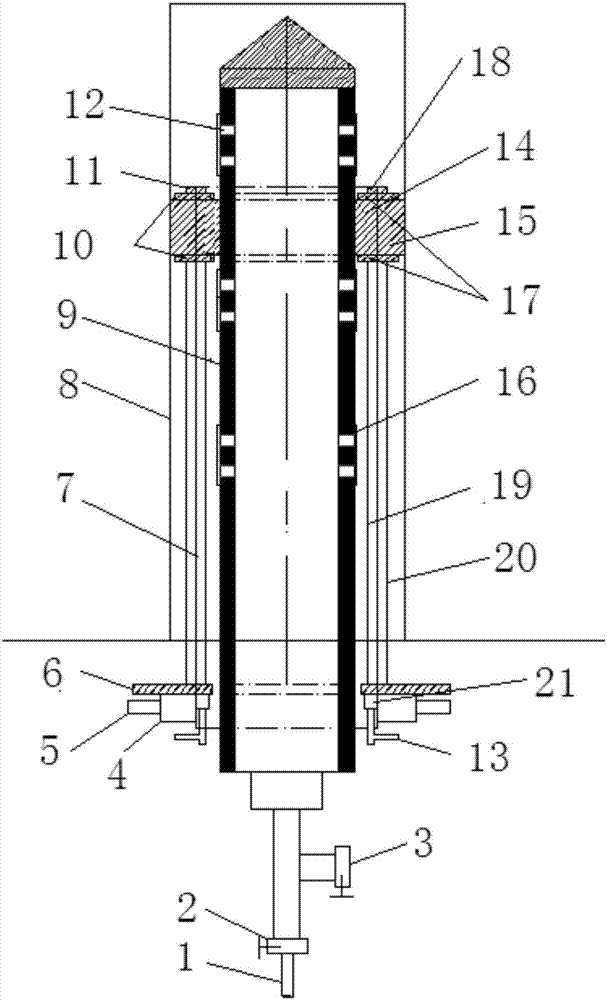

1.一种适应于袖阀管仰角注浆装置的使用方法，所述的装置包括袖阀管，在所述的袖阀管上间隔的设有出浆孔，每个出浆孔外都套装有橡皮套，沿着袖阀管的径向方向从内到外依次在袖阀管外套装有内顶管、骨架镀锌钢管和外顶管，所述骨架镀锌钢管顶部的内圈套装内止浆塞，外圈套装有外止浆塞，且所述内、外止浆塞的顶部轴向固定，内、外止浆塞的底部分别与内、外顶管配合；通过驱动内外顶管的上下移动实现内、外止浆塞的膨胀或收缩，进而实现分段注浆，其特征在于：（1）利用钻机钻至设计孔深，退出钻杆，将所述的装置推入至设计位置，袖阀管内顶管后端与进浆管、注浆泵连通，（2）通过手柄旋动内、外顶紧螺母使其沿骨架镀锌钢管向前移动，进而使内、外顶管向前顶紧垫圈使止浆塞受压膨胀，分别封闭钻孔壁与骨架镀锌钢管、骨架镀锌钢管和钢管袖阀管之间的间隙；（3）注浆时浆液从袖阀管出浆孔流出，进入到袖阀管和钻孔侧壁之间，由于止浆塞阻挡，浆液只能在止浆塞上部位置进入地层，完成该段注浆；（4）停止注浆后旋动内、外顶紧螺母使橡胶止浆塞恢复原状，向后拉动骨架镀锌钢管到下一阶段注浆位置，使止浆塞再次受挤压将钻孔壁与骨架镀锌钢管、骨架镀锌钢管和钢管袖阀管之间间隙封闭，进行该段注浆操作，如此反复后退分段注浆直至该孔注浆结束。2.如权利要求1所述的适应于袖阀管仰角注浆装置的使用方法，其特征在于，所述的内止浆塞的顶部和底部设有内垫圈，位于底部的内垫圈与内顶管的端部配合，位于顶部的内垫圈通过一个内固定螺母轴向固定。3.如权利要求1所述的适应于袖阀管仰角注浆装置的使用方法，其特征在于，所述的外止浆塞的顶部和底部设有外垫圈，位于底部的外垫圈与外顶管的端部配合，位于顶部的外垫圈通过外固定螺母轴向固定。4.如权利要求1所述的适应于袖阀管仰角注浆装置的使用方法，其特征在于，所述骨架镀锌钢管的底部内圈安装一个内顶紧螺母，内顶紧螺母压紧在内顶管端部，所述的内顶紧螺母还与一个手柄相连；通过旋转手柄使得内顶紧螺母沿着骨架镀锌钢管的内壁向内或者向外运动，进而实现内顶管的内外运动。5.如权利要求1所述的适应于袖阀管仰角注浆装置的使用方法，其特征在于，所述骨架镀锌钢管的底部外圈安装一个外顶紧螺母，外顶紧螺母压紧在外顶管端部，所述的外顶紧螺母还与一个手柄相连；通过旋转手柄使得外顶紧螺母沿着骨架镀锌钢管的外壁向内或者向外运动，进而实现外顶管的内外运动。6.如权利要求1所述的适应于袖阀管仰角注浆装置的使用方法，其特征在于，所述的袖阀管的端部与注浆装置相连。7.如权利要求1所述的适应于袖阀管仰角注浆装置的使用方法，其特征在于，所述的袖阀管材质为钢管。
