一种设置卫生纸盒的冲厕水箱的制作方法

本实用新型涉及一种冲厕水箱，尤其是一种带卫生纸盒的冲厕水箱。

背景技术：

目前现有技术，一种冲厕水箱，包括上开口的箱体和箱盖。存在问题是：没有设置卫生纸的储存装置，使用不方便。

技术实现要素：

本实用新型的目的是：提供一种设置卫生纸盒的冲厕水箱，它设置有卫生纸盒，而且放置和抽取方便。

本实用新型是这样实现的：一种设置卫生纸盒的冲厕水箱，包括上开口的箱体和箱盖，其特殊之处在于：所述箱盖上设置有上开口的成卷卫纸的储存盒；

还包括一盒盖和抽纸孔盖，盒盖上有抽纸孔；

所述盒盖与储存盒的上开口的可拆卸连接，抽纸孔盖与盒盖枢接，抽纸孔盖与抽纸孔配合。

所述的一种设置卫生纸盒的冲厕水箱，其特殊之处在于：盒盖包括盖板部和筒形插接部，抽纸孔设置在盖板部的中心；

所述储存盒内壁上设在上梯级和下梯级，上、下梯级之间的储存盒壁构成连接部；

盖板部与上梯级配合，筒形插接部与连接部配合，筒形插接部的下端与下梯级配合止位。

所述的一种设置卫生纸盒的冲厕水箱，其特殊之处在于：所述上梯级上有环形凹槽，环形凹槽的底板上有若干个泄水孔与所述箱体的上开口相对。

所述的一种设置卫生纸盒的冲厕水箱，其特殊之处在于：所述储存盒的连接部上有扣位；

所述筒形插接部上的贯通孔，贯通孔有一弹性板，弹性板上有扣钩；

扣钩和扣位扣合。

所述的一种设置卫生纸盒的冲厕水箱，其特殊之处在于：所述连接部的上端有插接槽；

所述扣位设置在插接槽下端的插接槽的底板上。

所述的一种设置卫生纸盒的冲厕水箱，其特殊之处在于：所述盒盖上有环绕抽纸孔的圆锥台形凸起；

所述抽纸孔盖的下表面边缘有优弧形凸起，优弧形凸起径向内侧表面呈圆锥台形；

圆锥台形凸起与优弧形凸起的径向内侧配合，圆锥台形凸起径向外侧的盒盖与优弧形凸起的轴向下端配合。

所述的一种设置卫生纸盒的冲厕水箱，其特殊之处在于：所述圆锥台形凸起上有定位凸起；

所述优弧形凸起径向内侧表面上有定位凹腔；定位凸起和定位凹腔配合。

本实用新型一种设置卫生纸盒的冲厕水箱，由于采用这样的结构，盒盖与储存盒可拆卸连接，放置成卷卫生纸方便；抽纸孔上设置有抽纸孔盖，转动抽纸孔盖，即可抽出卫生纸，使用方便。

附图说明

图1是本实用新型的立体图。

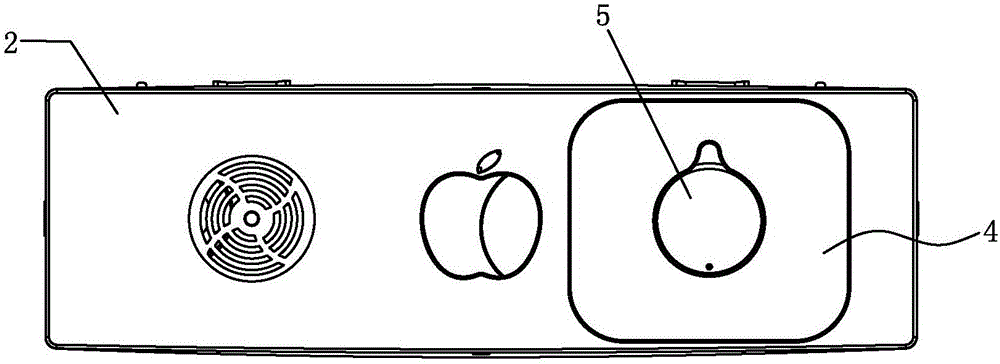

图2是本实用新型的俯视图。

图3是本实用新型的立体分解图之一。

图4是本实用新型的立体分解图之二。

具体实施方式

下面结合附图对本实用新型作进一步描述。

如图1、图2、图3所示，一种设置卫生纸盒的冲厕水箱，包括上开口的箱体1和箱盖2，所述箱盖2上设置有上开口的成卷卫纸的储存盒3；

还包括一盒盖4和抽纸孔盖5，盒盖4上有抽纸孔41；

所述盒盖4与储存盒3的上开口的可拆卸连接，抽纸孔盖5与盒盖4枢接，抽纸孔盖5与抽纸孔41配合。

盒盖4包括盖板部42和筒形插接部43，抽纸孔41设置在盖板部42的中心；

所述储存盒3内壁上设在上梯级31和下梯级32，上、下梯级31、32之间的储存盒壁构成连接部33；

盖板部42与上梯级31配合，筒形插接部43与连接部33配合，筒形插接部43的下端与下梯级32配合止位。

所述上梯级31上有环形凹槽311，环形凹槽311的底板上有若干个泄水孔与所述箱体1的上开口相对。

所述储存盒3的连接部33上有扣位34；

所述筒形插接部43上的贯通孔44，贯通孔有一弹性板45，弹性板45上有扣钩；

扣钩和扣位34扣合。

所述连接部33的上端有插接槽35；

所述扣位34设置在插接槽35下端的插接槽35的底板上。

所述盒盖4上有环绕抽纸孔41的圆锥台形凸起46；

所述抽纸孔盖5的下表面边缘有优弧形凸起51，优弧形凸起51径向内侧表面呈圆锥台形；

圆锥台形凸起46与优弧形凸起51的径向内侧配合，圆锥台形凸起46径向外侧的盒盖4与优弧形凸起51的轴向下端配合。

所述圆锥台形凸起46上有定位凸起461；

所述优弧形凸起51径向内侧表面上有定位凹腔511；定位凸起461和定位凹腔511配合。

以上所述的仅是本实用新型的优先实施方式。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型原理的情况下，还可以作出若干改进和变型，这也视为本实用新型的保护范围。
