一种地基加固用桩套管的制作方法

本实用新型涉及建筑工程领域，尤其涉及一种地基加固用桩套管。

背景技术：

针对软土地基的特殊力学特性，目前在公路工程中常见的软土地基加固方法有换土垫层法、强夯法、加筋法、排水固结法、胶结法和桩基－复合地基处理方法等。其中，桩基－复合地基处理方法，特别是碎(砂)石桩法，因工时较短、处理深度较大、地基加固效果明显而获得了广泛的应用。碎(砂)石桩法按其成桩过程和作用又可分为四类，包括挤密法、置换法、排土法及其他方法。在利用沉管挤密法成桩过程中，碎(砂)石桩一方面通过挤密桩间土体，另一方面通过桩体本身具有的较高强度，从而大幅增加桩土的整体性，使得桩土共同作用，有效地提高了地基承载力、增大了地基变形模量及抗变形能力。

沉管挤密碎(砂)石桩法是指利用打桩机将下端带有活瓣的桩套管打入土层，通过挤密周围土体在桩管内形成一定的空间，再压入碎(砂)石构成密实桩体，通过碎(砂)石骨料的掺加及骨料间的咬合作用以提高单桩抗压强度、地基承载力、增加地基变形模量及抗变形能力的地基加固方法。沉管挤密碎(砂)石桩桩体为密实的碎(砂)石，具有较大强度。桩周土体的主动土压力为碎(砂)石桩提供较大围压，使得桩身与桩周土体相互咬合，桩土共同作用，形成较好的整体性。

上述的带有活瓣的桩套管在地基加固中使用的较多，在利用该桩套管成桩时，填料填好后，需先将桩套管拔出，然后向拔管后形成的厚度与桩管壁厚度 相近的空间内灌注水泥浆。然而在桩套管拔出后、灌注浆料前的这段时间内，原先被桩套管挤压的地基，在压力的作用下，会逐渐向桩体靠拢，逐渐减小所要灌注浆料的空间，使得灌注的浆料不足以将桩体与地基完全隔离，影响了隔离效果。

技术实现要素：

为解决上述技术问题，本实用新型的目的是提供一种在拔桩套管时能同时灌注浆料的地基加固用桩套管。

本实用新型的地基加固用桩套管，包括贯通的管体，转动连接在所述管体一端、闭合后能够形成尖端的若干活瓣，所述管体的管壁内部具有注射腔，所述管体的另一端设有与所述注射腔连通的灌浆孔，所述管体连接各所述活瓣的端部设有若干与所述注射腔连通的喷孔。

进一步的，各所述活瓣的边缘具有刀刃。

进一步的，各所述活瓣通过销轴转动连接在所述管体的端部。

进一步的，各所述喷孔分别设置在两相邻的所述活瓣与所述管体铰接处之间。

进一步的，所述喷孔的直径为所述管体的管壁厚度的1/2～2/3。

进一步的，所述管体与各活瓣由不锈钢制成。

借由上述方案，本实用新型通过在管壁内设置注射腔，并在管壁底端设置喷孔，在灌注浆料时，浆料能够从各喷孔喷出进入到桩套管拔出时填料与地基之间的空间内，使得在拔桩套管时能同时灌注浆料，所要灌注浆料的空间不会被地基挤压而变小，使灌注的浆料足以将桩体与地基完全隔离，确保了隔离效果。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。

附图说明

图1是本实用新型的结构示意图；

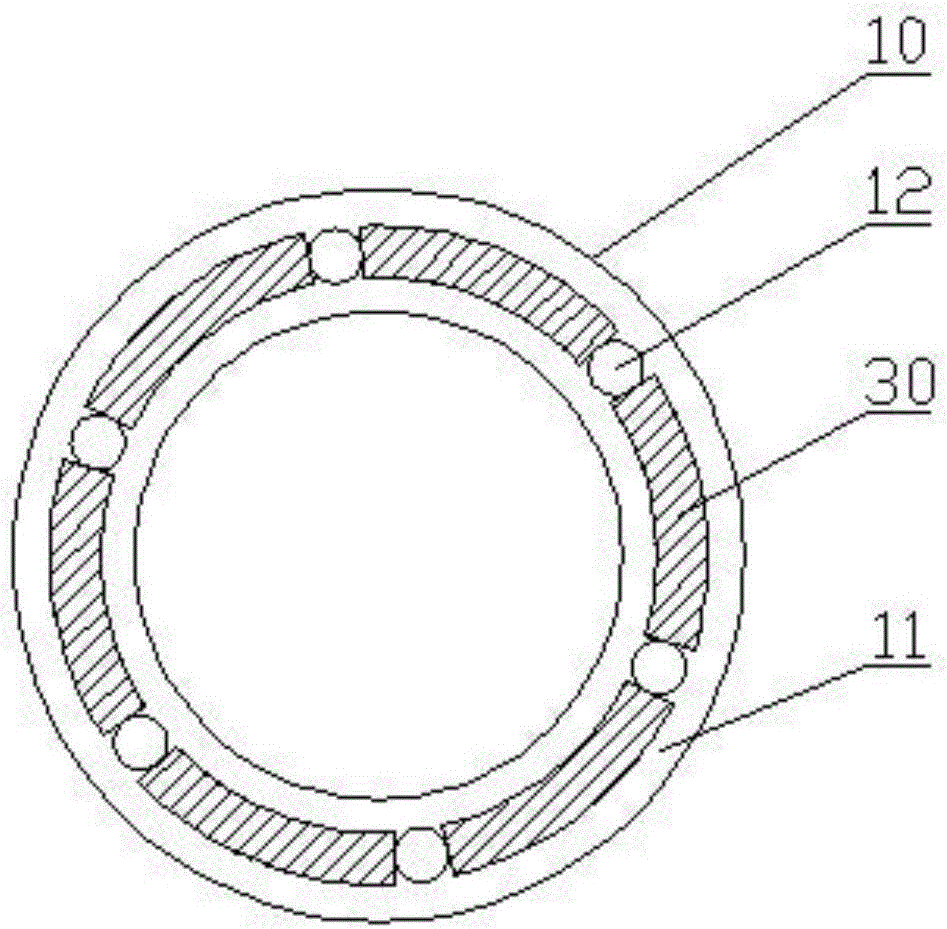

图2是本实用新型中管体底部的结构示意图。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

参见图1和图2，本实用新型一较佳实施例所述的一种地基加固用桩套管，包括贯通的管体10，转动连接在管体10一端、闭合后能够形成尖端的若干活瓣20，管体10的管壁内部具有注射腔11，在管体10的另一端设有与注射腔11连通的灌浆孔，在管体10连接各活瓣20的端部设有若干与注射腔11连通的喷孔12。

在利用本实用新型的桩套管成桩时，先将填料注入管体10内，再将浆料灌注到注射腔11内，则可一边拔桩套管一边向桩套管拔出时填料与地基之间的空间内灌注水泥浆，浆料从管体10底部的各喷孔12喷出进入该空间内，将填料包裹。可见，利用本实用新型的桩套管，在拔桩套管时能同时灌注浆料，所要灌注浆料的空间不会被地基挤压而变小，使灌注的浆料足以将桩体与地基完全隔离，确保了隔离效果。

本实用新型中利用各活瓣20形成桩管的尖端，以便在桩套管进入地基时有足够切力，为增大该切力，本实用新型中各活瓣20的边缘具有刀刃。

为方便各活瓣20打开或闭合，各活瓣20通过销轴30转动连接在管体10的端部。

作为本实用新型的优选实施方式，本实用新型将各喷孔12分别设置在两相邻的活瓣20与管体10铰接处之间，如此，在各活瓣20闭合时，各喷孔12被遮挡；当各活瓣20打开时，各喷孔12露出来，从而在拔桩套管的同时灌注浆料。

为确保浆料在从喷孔12喷出时，浆料的冲力不会将管体10的底端冲坏，本实用新型中将喷孔12的直径设置为管体10的管壁厚度的1/2～2/3，确保喷孔12的口径在合适的范围内时又能确保各活瓣20能够闭合。

为确保本实用新型的桩套管的刚性以及平滑度，本实用新型中管体10与各活瓣20由不锈钢制成。

本实用新型的工作原理如下：

工作时，将各活瓣20闭合，形成尖端插入地基，待桩套管进入到设计深度后，向桩套管中投入填料，随后向注射腔11内灌注水泥浆的同时向上拔起桩套管，此时，各活瓣被打开，桩套管向上移动，注射腔11中的水泥浆从喷孔12中喷出进入桩管拔出时填料与地基之间的空间内，包裹填料，使填料与地基隔绝。

以上所述仅是本实用新型的优选实施方式，并不用于限制本实用新型，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
