一种层叠翻转式安全窨井盖的制作方法

本实用新型属于道路交通设备技术领域，具体涉及一种层叠翻转式安全窨井盖。

背景技术：

近年来气候的变化，许多承受遭受短时间暴雨的侵袭，形成城市内涝。当发生城市内涝时，为加速雨水的排放，常常打开道路中窨井盖。打开窨井盖确实有利于雨水的排放。但路面上混浊的雨水掩盖窨井口，使行人容易判断失误，落入窨井，同时强大的水流力量，亦使落入窨井的行人几乎无力脱身。造成重大人生安全事故，实为痛心！近年来媒体已报道多起。虽然也有在窨井洞口加一安全网，但在下水道维修施工后时常有遗忘未复位现象，亦有安全网遗失现象，致使在城市内涝时，打开窨井盖后，窨井洞口无保护措施，造成安全事故。

技术实现要素：

发明目的：针对现有技术中存在的不足，本发明的目的是提供一种层叠翻转式安全窨井盖，具有安全、防盗、使用方便等特点。

技术方案：为了实现上述发明目的，本发明采用的技术方案为：

一种层叠翻转式安全窨井盖，包括窨井框、窨井盖、漏水盖和销轴；所述的窨井框在墩基内，在窨井框上通过销轴设窨井盖和漏水盖；其中窨井盖叠在漏水盖上方。

在所述的窨井框的对应两边上各设一个销孔，所述的窨井盖和漏水盖分别通过对应的两个销孔连接窨井框。

在所述的窨井盖对应侧边边缘上设有两个凸起，在其中一个凸起上设有销孔。

在所述的窨井盖上设有漏水孔。

所述的漏水盖为具有安全栅栏结构的漏水盖。

在所述的漏水盖的边缘设有销孔凸起。

有益效果：与现有技术相比，本实用新型的层叠翻转式安全窨井盖，结构简单，设计巧妙，具有安全、防盗、使用方便等特点，具有很好的实用性，能产生很好的经济效益和社会效应。

附图说明

图1是层叠翻转式安全窨井盖的剖视图；

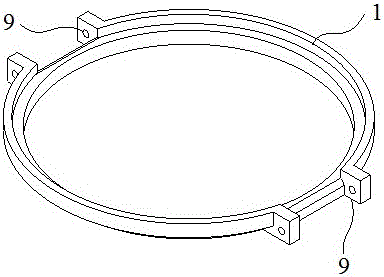

图2是窨井框的结构示意图；

图3是窨井盖的结构示意图；

图4是漏水盖的结构示意图；

图5是层叠翻转式安全窨井盖打开状态示意图。

具体实施方式

下面结合具体附图对本实用新型做进一步的说明。

如图1、图2、图3和图4所示，层叠翻转式安全窨井盖，主要结构部件包括窨井框1、窨井盖2、漏水盖3和销轴4；窨井框1在墩基10内，在窨井框1的对应两边上各设一个销孔9，在窨井盖2对应侧边边缘上设有两个凸起6，在其中一个凸起6上设有销孔，在漏水盖3的边缘设有销孔凸起7，窨井盖2和漏水盖3通过销轴4活动设在窨井框1上；其中窨井盖2叠在漏水盖3上方。在窨井盖2上设有漏水孔5。漏水盖3为具有安全栅栏结构8的漏水盖。

窨井盖2、漏水盖3通过销轴4与窨井框1连接，使窨井盖2、漏水盖3可以通过销轴4转动实现开闭。销轴4可与窨井框焊接，使窨井盖、漏水盖不会离位或丢失，具有防盗功能。窨井盖设有漏水孔5，可以作为钩吊孔使用，方便开闭。

在正常状态下，窨井盖2、漏水盖3呈层叠状，覆盖在窨井框1中，即覆盖窨井洞口，保证正常通行。当发生城市内涝，需要促进排水时，打开窨井盖2，同时使漏水盖3仍呈覆盖状。水流通过漏水盖3快速流入下水道，同时漏水盖3的安全栅栏起保护行人的作用。已打开竖的窨井盖2起到很好的警示作用。当需要进入下水道维修施工时，可将窨井盖2、漏水盖3全部打开，如图5所示，使人员可进出。
