本实用新型涉及农作物种植灌溉水渠闸门技术领域,特别是一种水稻种植灌溉水渠控制闸门。
背景技术:
众所周知,我们黑龙江是农业大省,主要生产粮食作物。在和同学们郊游的时候发现种植水稻,都用土进行堵或放水,浪费水资源,并且费时费力。带着这个问题,查找和检索了许多有关资料发现,我国是世界上种植水稻最古老的国家,稻作历史约有7000年,是世界栽培水稻起源地之一。我国现有水稻种植面积5亿亩左右,占粮食作物播种面积的30%,是我国的主要粮食作物。同时,我国也是一个水资源十分缺乏的国家,水资源总量为2.8亿方。仅占世界水资源总量的5.6%,是世界上13个贫水国之一。目前农业用水占全国总用水量的88%,而水稻用水占农业用水的70%左右,因此,研究水稻节水灌溉,提高灌溉用水的水分生产效率,对保证水资源可持续利用,促进国民经济持续高效发展,实现社会稳定和进步等方面,均具有十分重要的意义。目前的节水灌溉研究主要集中在渠道防渗和灌溉制度的研究上,前者主要是从如何减少输水损失的角度加以研究,后者则是从水稻的灌溉方式上加以研究以减少灌水量。目前,我国水稻种植大多是以各个家庭为单位进行种植,水稻种植时,通常用土或者编制袋装土进行堵或放水,费时费力,劳动强度大,编制袋易老化 ,污染环境,特别是在水渠、洒水池及分直流水壕交叉处的水流大,堵或放水更加困难,跑、冒、漏水问题更严重。虽然目前市场上已经出现溉水渠闸门,但是,大多数溉水渠闸门无法任意调整控制闸门的角度,这样就无法调整控制灌溉水流流量的大小,使用不方便。因此,研制溉水渠闸门可以任意调整控制闸门的角度,进而可调解水流大小的一种水稻种植灌溉水渠控制闸门已经成为亟待解决的问题。
技术实现要素:
本实用新型的目的是:要解决的技术问题是提供结构简单,使用方便,无环境污染,经久耐用,可任意控制调解水流大小,节省水资源的一种水稻种植灌溉水渠控制闸门。
本实用新型解决其技术问题所采用的技术方案是:一种水稻种植灌溉水渠控制闸门,包括水渠闸门框架体及闸门7,以及闸门锁定机构,其特征是:
A、水渠闸门框架体由左、右的横梁1,前纵梁4和后纵梁16,前立板6和后立板11,底板14,以及两侧的端板9及加强立板8和加强立板10组成,在两前立板6,前纵梁4和底板14构成的框架中间设计为进出水口5,两前立板6之间至底板14前面的底端通过合页12与闸门7的底端连接,如图1-4所示。
B、闸门7设置在水渠闸门框架体的底板14和闸门锁定机构之间,闸门7的底端通过合页12与水渠闸门框架体的底板14前面的底端连接,闸门7的上端与闸门锁定机构连接,如图1-5所示。
所说的闸门锁定机构设计为圆弧形滑道结构的闸门锁定机构,闸门锁定机构设置在水渠闸门框架体的一侧,并且通过螺钉固定在水渠闸门框架体一侧的前纵梁4和底板14上,闸门锁定机构由滑道2,滑道2上设置滑道槽3,滑道槽3内的锁定滑块13,锁定槽15组成,其中,锁定滑块13由滑块体25,滑块体25内的锁紧螺钉21,平垫22,弹簧23,连接杆24组成,并且,闸门锁定机构的锁定滑块上的连接杆24与闸门7的上端连接,如图1-5所示。
所说的水渠闸门框架体和闸门7采用塑料材料制造。这里当然也可以采用金属料材料制造,但是,塑料长期在水中浸泡,没有生锈腐蚀问题,使用寿命长,因此,塑料是首选,具体水渠闸门框架体各部件可以采用pvc塑料制造,当然也可以采用其它具有防水防潮的材料制造。另外,锁定机构可以采用塑料或者金属材料制造。
本技术的工作原理及工作过程:本技术是一种用于水稻农作物种植和稻田灌溉水渠控制的专用闸门,由于水渠闸门框架体由由左、右的横梁1,前纵梁4和后纵梁16,前立板6和后立板11,底板14,以及两侧的端板9及加强立板8和加强立板10组成,在两前立板6,前纵梁4和底板14构成的框架中间设计为进出水口5,两前立板6之间至底板14前面的底端通过合页12与闸门7的底端连接,另外,闸门7设置在水渠闸门框架体的底板14和闸门锁定机构之间,闸门7的底端通过合页12与水渠闸门框架体的底板14前面的底端连接,闸门7的上端与闸门锁定机构连接,如图1-5所示,通常放水情况下闸门锁定机构可以通过滑动锁定滑块13来带动闸门7上下移动进行控制调节水量的大小,而且控制调节方便,这里由于闸门锁定机构设置在水渠闸门框架体的一侧,并且通过螺钉固定在水渠闸门框架体一侧的前纵梁4和底板14上,闸门锁定机构由滑道2,滑道2上设置滑道槽3,滑道槽3内的锁定滑块13,锁定槽15组成,其中,锁定滑块13由滑块体25,滑块体25内的锁紧螺钉21,平垫22,弹簧23,连接杆24组成,并且,闸门锁定机构的锁定滑块上的连接杆24与闸门7的上端连接,只要滑动锁定滑块13的滑块体25到某一位置后就可以自动进入锁定槽15内进行锁定,这样就可以控制调节水量的大小。
本技术的优点和有益效果:本技术和现有技术相比,除了具有结构设计合理实用,构思巧妙新颖,使用方便等特点外,主要是具有可任意控制调解水流大小,节省水资源,并且控制调解非常方便,解决了目前水稻灌溉费时费力的问题。
附图说明
图1是本实用新型的整体结构示意图。

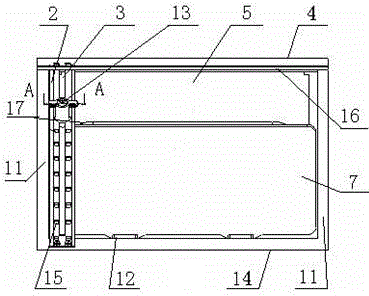

图2是本实用新型的主视图。
图3是本实用新型的俯视图。
图4是本实用新型的侧视图。
图5是图2放大的A-A剖视。
图中:1横梁,2滑道,3滑道槽,4前纵梁,5进出水口,6前立板(或者称支撑前立板挡板),7闸门(或者称闸门挡板),8加强立板(或者称侧面加强立板),9端板(或者称左、右端板),10加强立板(或者称侧面加强立板),11后立板(或者称支撑后立板),12合页,13锁定滑块,14底板,15锁定槽,16后纵梁,17密封压条 (或者称橡胶密封压条),18螺钉,19螺钉,20螺钉,21锁紧螺钉(或者称滑块锁紧螺钉),22平垫,23弹簧,24连接杆,25滑块体。
具体实施方式
本实用新型的具体实施方式,如图1-5所示,一种水稻种植灌溉水渠控制闸门,包括水渠闸门框架体及闸门7,以及闸门锁定机构,其特征是:
A、水渠闸门框架体由左、右的横梁1,前纵梁4和后纵梁16,前立板6和后立板11,底板14,以及两侧的端板9及加强立板8和加强立板10组成,在两前立板6,前纵梁4和底板14构成的框架中间设计为进出水口5,两前立板6之间至底板14前面的底端通过合页12与闸门7的底端连接,如图1-4所示。
B、闸门7设置在水渠闸门框架体的底板14和闸门锁定机构之间,闸门7的底端通过合页12与水渠闸门框架体的底板14前面的底端连接,闸门7的上端与闸门锁定机构连接,如图1-5所示。
所说的闸门锁定机构设计为圆弧形滑道结构的闸门锁定机构,闸门锁定机构设置在水渠闸门框架体的一侧,并且通过螺钉固定在水渠闸门框架体一侧的前纵梁4和底板14上,闸门锁定机构由滑道2,滑道2上设置滑道槽3,滑道槽3内的锁定滑块13,锁定槽15组成,其中,锁定滑块13由滑块体25,滑块体25内的锁紧螺钉21,平垫22,弹簧23,连接杆24组成,并且,闸门锁定机构的锁定滑块上的连接杆24与闸门7的上端连接,如图1-5所示。
所说的水渠闸门框架体和闸门7采用塑料材料制造。这里当然也可以采用金属料材料制造,但是,塑料长期在水中浸泡,没有生锈腐蚀问题,使用寿命长,因此,塑料是首选,具体水渠闸门框架体各部件可以采用pvc塑料制造,当然也可以采用其它具有防水防潮的材料制造。另外,锁定机构可以采用塑料或者金属材料制造。
