一种水利清淤疏通装置的制作方法

本实用新型涉及水利机械领域，尤其涉及一种水利清淤疏通装置。

背景技术：

随着时间的推移，河道内会沉积大量的淤泥，影响了输水的同时，加速了水质的恶化，对周围环境产生影响，在河道上，仍然采用人工铁锹的方式清理淤泥，人工劳作，工作强度大，工作效率低，而目前的采用机械劳作，一是将淤泥冲散后被水流带走，二是将淤泥挖出至于载体上，前者会加重河道下流的消化负担，后者随着淤泥的挖出量增大，加重载体的重量，影响后期施工的速度。

技术实现要素：

本实用新型的目的在于，克服现有技术的不足之处，提供一种设计合理，操作简单的水利清淤疏通装置，通过搅拌叶片将河底的淤泥搅拌打散后，利用抽水管将带有淤泥的水流抽起，然后排放到箅子上收集，并及时将堆积的淤泥运出船体外，保证船体的重量平衡，实现了工作的自动化，降低了工作强度，提高工作效率。

利用排水管排出的水对打散的淤泥形成水流将其冲走，从而达到疏通河道的作用，提高了工作效率，减少了人力设备的投入，并降低了劳动强度。

本实用新型所述的一种水利清淤疏通装置，包括有船体、支撑板、伸缩装置、抽水管、污水泥浆泵、排水管、孔板、驱动齿轮轴、从动齿轮轴、箅子、挡杆、驱动电机、电源装置、搅拌叶片和连接带，在船体的一侧内凹设置有豁口，在豁口内设置有孔板，上方滴落的水穿过孔板回到水中，在孔板上方通过与船体相连的支撑架连接设置有驱动齿轮轴，在驱动齿轮轴外侧设置有驱动电机，所述的驱动电机驱动齿轮轴的转动，在船体的外部通过与船体相连的另一支撑架连接设置有从动齿轮轴，所述的从动齿轮轴比驱动齿轮轴略高，在驱动齿轮轴和从动齿轮轴两侧的齿轮之间套接设置有链条，在两侧链条之间连接设置有连接杆，在连接杆上设置有套管，在套管上设置有箅子，所述的箅子的一侧边与套管相连接，在箅子的另一侧边连接设置有挡杆，所述的挡杆与连接杆平行，所述的挡杆的两端在两侧链条外裸露，在船体上设置有支撑板和污水泥浆泵，所述的支撑板向船体外水平延伸，在船体外延伸的支撑板底面设置有伸缩装置，在伸缩装置的底端设置有转盘，在转盘的底面连接设置有搅拌叶片，所述的搅拌叶片将水底的淤泥搅拌打散，在污水泥浆泵的进口设置有抽水管，在出口设置有排水管，所述的抽水管向水下延伸，抽水管的末端通过连接带与伸缩装置的末端相连接，所述的排水管向驱动齿轮轴的上方延伸，在船体内设置有电源装置。

所述的电源装置与驱动电机电联接。

所述的电源装置与转盘电联接。

所述的电源装置与污水泥浆泵电联接。

本实用新型所述的一种水利清淤疏通装置，其设计合理，操作简单，通过搅拌叶片将河底的淤泥搅拌打散后，利用抽水管将带有淤泥的水流抽起，然后排放到箅子上收集，并及时将堆积的淤泥运出船体外，保证船体的重量平衡，实现了工作的自动化，降低了工作强度，提高工作效率。

附图说明

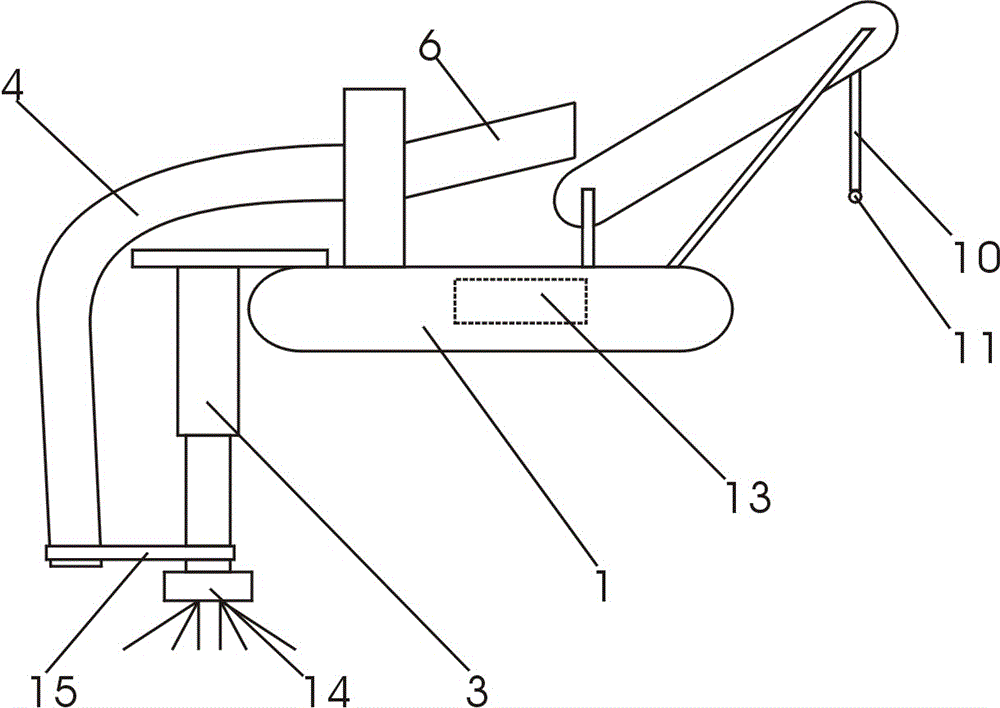

附图1为本实用新型所述的一种水利清淤疏通装置的结构示意图，附图2为本实用新型所述的一种水利清淤疏通装置的侧面结构示意图。

1－船体 2－支撑板 3－伸缩装置 4－抽水管 5－污水泥浆泵 6－排水管 7－孔板 8－驱动齿轮轴 9－从动齿轮轴 10－箅子 11－挡杆 12－驱动电机 13－电源装置 14－搅拌叶片 15－连接带。

具体实施方式

现参照附图1和附图2，结合具体实施例，说明如下：本实用新型所述的一种水利清淤疏通装置，包括有船体1、支撑板2、伸缩装置3、抽水管4、污水泥浆泵5、排水管6、孔板7、驱动齿轮轴8、从动齿轮轴9、箅子10、挡杆11、驱动电机12、电源装置13、搅拌叶片14和连接带15，在船体1的一侧内凹设置有豁口，在豁口内设置有孔板7，上方滴落的水穿过孔板7回到水中，在孔板7上方通过与船体1相连的支撑架连接设置有驱动齿轮轴8，在驱动齿轮轴8外侧设置有驱动电机12，所述的驱动电机12驱动齿轮轴8的转动，在船体1的外部通过与船体1相连的另一支撑架连接设置有从动齿轮轴9，所述的从动齿轮轴9比驱动齿轮轴8略高，在驱动齿轮轴8和从动齿轮轴9两侧的齿轮之间套接设置有链条，在两侧链条之间连接设置有连接杆，在连接杆上设置有套管，在套管上设置有箅子10，所述的箅子10的一侧边与套管相连接，在箅子10的另一侧边连接设置有挡杆11，所述的挡杆11与连接杆平行，所述的挡杆11的两端在两侧链条外裸露，在船体1上设置有支撑板2和污水泥浆泵5，所述的支撑板2向船体1外水平延伸，在船体1外延伸的支撑板2底面设置有伸缩装置3，在伸缩装置3的底端设置有转盘，在转盘的底面连接设置有搅拌叶片14，所述的搅拌叶片14将水底的淤泥搅拌打散，在污水泥浆泵5的进口设置有抽水管4，在出口设置有排水管6，所述的抽水管4向水下延伸，抽水管4的末端通过连接带15与伸缩装置3的末端相连接，所述的排水管6向驱动齿轮轴8的上方延伸，在船体1内设置有电源装置13。

所述的电源装置13与驱动电机12电联接。

所述的电源装置13与转盘电联接。

所述的电源装置13与污水泥浆泵5电联接。

使用本实用新型所述的一种水利清淤疏通装置，搅拌叶片14将淤泥打散，污水泥浆泵5将淤泥水抽起排至箅子10上，淤泥沉积在箅子10上，多余水分有箅子10侧边流出穿过孔板7回到河道，由链条将箅子10带动传至顶端，随着箅子10受重力翻转，将淤泥进行倾倒。

本实用新型所述的一种水利清淤疏通装置，其设计合理，操作简单，通过搅拌叶片将河底的淤泥搅拌打散后，利用抽水管将带有淤泥的水流抽起，然后排放到箅子上收集，并及时将堆积的淤泥运出船体外，保证船体的重量平衡，实现了工作的自动化，降低了工作强度，提高工作效率。
