一种水上漂浮物切削装置的制作方法

本实用新型涉及一种切削装置，尤其涉及一种水上漂浮物切削装置。

背景技术：

目前，江河、湖泊、水库甚至大海由于受主客观因素的影响，水面常常带有各类漂浮物，且水面漂浮物逐年不断增多，给水库、电站以及各种水上设施和饮用水的安全带来隐患，人们都在争取采用各种方式打捞漂浮物，目前水面清污对于大件、堆积在一起的厚大整体不规则的污物打捞、码放和后续无害化处理存在机械化程度低的困难，且成本高、效率低；

中国专利号为200820104854.4， 2009-10-07公开了一种内河漂浮污物自动收装装置属于环境污染整治技术领域，涉及一种可收装内河水体表面漂浮污物的装置。本实用新型包括潜水排污泵、软管、格栅收集处、铰链传动系统、漏斗式打捞器、垃圾集中箱、钢架，其中铰链传动系统包括电动机、传动链、小链轮、主动大链轮、从动大链轮、链齿，其特征在于潜水排污泵通过软管排水，使水体水流流向格栅收集处，这样水面漂浮污物自动流向位于格栅中的漏斗式打捞器，同时通过铰链传动系统使漏斗式打捞器转动，此时铰链传动系统处于斜置状态，而漏斗式打捞器在转动到一定角度时将垃圾倒入垃圾集中箱，然后将整体安装在钢架上。上述专利对于水面漂浮物不能压缩并进行切割，对于漂浮物后续的无害化处理困难。

技术实现要素：

为了克服上述现有技术的缺陷，本实用新型提供了一种水上漂浮物切削装置，该切削装置能针对不同方向送入的水上漂浮物进行切断或粉碎，解决水面大件漂浮物后期处理困难，及打捞效率低的问题。

为了解决上述技术问题，本实用新型采用的技术方案是：

一种水上漂浮物切削装置，其特征在于：包括电机、传动轴、刨刀和圆锯片，所述刨刀套设在传动轴上，圆锯片套设在刨刀上，所述传动轴与电机的转轴连接。

所述刨刀与圆锯片之间通过抗销剪固定。

还包括飞轮、轴承座和联轴器，传动轴的一端穿过轴承座，并通过联轴器与电机的转轴连接；传动轴的另一端穿过轴承座与飞轮连接。

本实用新型具有以下优点：

1、本实用新型刨刀套设在传动轴上，圆锯片套设在刨刀上，所述传动轴与电机的转轴连接，打捞的水上漂浮物横向进入切削装置的利用圆锯片切割，而对于纵向进入切削装置的采用刨刀破碎，从而达到下一步的工序要求，实现分类切割，分类破碎，利于漂浮物的处理。

2、本实用新型的刨刀与圆锯片之间通过抗销剪固定，使刨刀与圆锯片结合为一体，提高单个圆锯片的切削强度，防止键槽根部产生崩裂，共同承受高速切削产生的负载，有效的防止锯片崩裂产生的安全事故。

3、本实用新型的飞轮、轴承座和联轴器，传动轴的一端穿过轴承座，并通过联轴器与电机的转轴连接；传动轴的另一端穿过轴承座与飞轮连接，电动机通过联轴器带动传动轴上的部件高速旋转，飞轮起蓄能和增大转动惯量的作用，达到节能和提高切削效率的目的。

附图说明

图1为本实用新型的结构示意图；

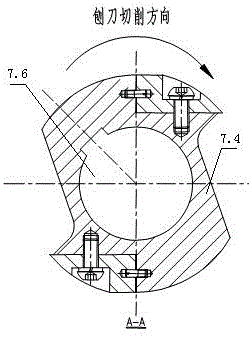

图2为图1的A-A向视图。

图中标记： 1、飞轮， 2、轴承座， 3、抗剪销，4、刨刀，5、圆锯片，6、传动轴，7、联轴器，8、电动机。

具体实施方式

下面结合附图对本实用新型做进一步的说明：

实施例1

如图1所示，一种水上漂浮物切削装置，切削装置包括电机8、传动轴6、刨刀4和圆锯片5，刨刀4套设在传动轴6上，圆锯片5套设在刨刀4上，圆锯片5与传动轴6垂直设置，所述传动轴6与电机8的转轴连接（如图1所示）。将打捞上来的水上漂浮物送入切削装置进行切断和破碎，如水上漂浮物横向进入切削装置的利用圆锯片切割，而对于纵向进入的水上漂浮物切削装置采用刨刀破碎，因此采用圆锯片5和刨刀4，对于进入切削装置的水上漂浮物都能进行有效的切断和破碎，从而达到下一步的工序要求，实现分类切割，分类破碎，利于漂浮的处理。

上述刨刀4与圆锯片5之间通过抗销剪3固定（如图1、图2所示），从而提高单个圆锯片的切削强度，防止键槽根部产生崩裂，共同承受高速切削产生的负载，有效的防止锯片崩裂产生的安全事故。

切削装置中还包括飞轮1、轴承座2和联轴器7，传动轴6的一端穿过轴承座2，并通过联轴器7与电机8的转轴连接；传动轴6的另一端穿过轴承座2与飞轮1连接。电动机通过联轴器带动传动轴上的部件高速旋转，飞轮起蓄能和增大转动惯量的作用，达到节能和提高切削效率的目的。
