变频恒压深井潜水泵的制作方法

本实用新型涉及一种深井潜水泵，具体为一种变频恒压深井潜水泵。

背景技术：

随着地下水位的下降，人们生活用水，农业灌溉、工业生产等取水越来越困难，只有将井越打越深，使用深井潜水泵进行取水。

在使用时，将深井潜水泵和水管道连接在一起后放入打好的深井内。以上结构设置的深井潜水泵存在很大的设计缺陷：一、不管水管内的压力大小，泵机组在工作中一直处在满负荷状态运行，能耗比较高；二、当地下井内缺水或用户关掉水龙头时，潜水泵还一直持续运行状态，不会自动停止，造成电能的额外损耗及水资源的浪费。

以上结构设置的深井潜水泵与国家所提倡的节能减排主题相违背，迫切需要打破现有结构来解决深井潜水泵的高能耗问题。

技术实现要素：

针对上述问题，本实用新型设计了一种变频恒压深井潜水泵，其能实时检测水管道系统中的水流量或水压力，并由变频控制器根据监测到的信号实时调整深井潜水泵的电源工作频率或启停操作，能有效降低深井潜水泵的能耗，具有节能环保的特点，且对水泵电机过载、过流、欠压、漏电、瞬时断电实现电气保护功能。

为实现上述目的，本实用新型采用以下技术方案：

一种变频恒压深井潜水泵，包括泵机组和连接泵机组出水口的水管道，其特征在于：所述水管道中设置有伸入管道内的水压传感器，水压传感器将监测到的信号传递给变频控制器，变频控制器根据监测到的水压信号来调整泵机组的电源工作频率而使水管道中的水压保持基本恒定。

进一步的，上述水管道中设置有流量传感器，流量传感器将监测到的信号传递给变频控制器，变频控制器根据监测到的流量信号来控制泵机组的启停操作。

本实用新型通过对水泵水管道中水流压力或流量的不断检测，进而通过变频控制器调整泵机组的电源工作频率或控制泵机组的启停操作，以此来实现水泵管网内压力的基本恒定,可根据实际需水量自动调节供水量。

在使用中，当用水量减少时，水管道中的压力将升高，此时压力传感器将检测到的水压升高信号传递给变频控制器，由变频控制器降低泵机组的工作电源频率，减少电压和电流，降低泵机组的工作负荷，以使水管道中的水压保持基本恒定，从而达到节能和节电的目的。

同样，当流量传感器检测到缺水或不用水时，变频控制器就会发出信号停止泵机组的工作，实现水泵自动停止，避免电能的额外损耗及水资源的非必要浪费，达到节能节水的目的。

以上压力传感器或/和流量传感器结合变频控制器的结构设置，可全方位保护泵机组的安全运行，其运用智能自调频率使泵电机运行效率维持在最佳状态，能有效延长泵电机的使用寿命。

附图说明

图1、本实用新型的平面结构示意图；

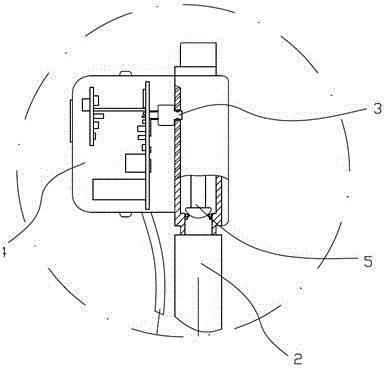

图2、图1中A部的局部放大示意图。

具体实施方式

如图1和2所示，一种变频恒压深井潜水泵，包括泵机组1和连接泵机组出水口的水管道2。

所述水管道2中设置有伸入管道内的水压传感器3，水压传感器3将监测到的信号传递给设置在水管道2外侧的变频控制器4，变频控制器4根据监测到的水压信号来调整泵机组1的电源工作频率而使水管道2中的水压保持基本恒定。

同时水管道2中设置有流量传感器5，流量传感器5将监测到的信号传递给变频控制器4，变频控制器4根据监测到的流量信号来控制泵机组1的启停操作。

在使用中，当用水量减少时，水管道2中的压力将升高，此时压力传感器3将检测到的水压升高信号传递给变频控制器4，由变频控制器4降低泵机组1的工作电源频率，降低电压和电流，减少泵机组1的工作负荷，并通过多次的往复调整来实现水管道2中的水压保持基本恒定，达到节能和节电的目的。

同样，当流量传感器5检测到无流量时，此时为缺水或用户关闭水龙头不用水状态，变频控制器4就会发出信号停止泵机组1的工作，实现水泵自动停机，避免电能的额外损耗及水资源的非必要浪费，达到节能节水的目的。

在此，以上压力传感器3或/和流量传感器5结合变频控制器4的结构设置，可全方位保护泵机组1的安全运行，其运用智能自调频率使泵电机运行效率维持在最佳状态，能有效延长泵电机的使用寿命。

综上，本实用新型通过对水管道2中水流压力或流量的不断检测，进而通过变频控制器4调整泵机组1的电源工作频率或控制泵机组1的启停操作，以此来实现水泵管网内压力的基本恒定,可根据实际需水量自动调节供水量，能有效降低深井潜水泵的能耗，具有节能节水，环保低碳的特点，且对水泵电机过载、过流、欠压、漏电、瞬时断电实现电气保护功能。

以上所述，仅是本实用新型的较佳实施方式，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术原理对以上实施例所做的任何简单修改、等同变化或修饰，仍属于本实用新型技术方案的范围内。
