一种互压锁紧的水工砖的制作方法

本实用新型涉及建筑砌块，特别涉及一种互压锁紧的水工砖。

背景技术：

目前人们在修建水利的护坡或者护岸时，为了保证护坡或者护岸表面平整，常常在护坡或者护岸上铺设水工砖。现有的水工砖，往往采用简单的卡块、卡口进行卡合，砖体与砖体之间并不能够互压锁紧，很容易造成砖体移位。

技术实现要素：

本实用新型要解决的技术问题是：提供一种互压锁紧的水工砖。

本实用新型的目的是通过以下技术方案实现的：

一种互压锁紧的水工砖，包括砖体，在砖体的后端设置有燕尾槽，在砖体的前端设置有燕尾形状的卡块，卡块的形状与燕尾槽的形状相匹配，燕尾槽的左、右侧面以及卡块的左、右侧面均为倾斜状的压紧斜面。

在砖体的左、右侧设置有透水槽。设置透水槽用于方便雨水向下渗透。

本实用新型的有益效果：与现有技术相比，两块本实用新型所述的水工砖在拼接时，卡块和燕尾槽相互卡合，由于卡块和燕尾槽均呈燕尾形状，卡合后避免两块砖体之间发生移位，另外，卡块和燕尾槽的左、右侧面均为倾斜状的压紧斜面，砖体在自身重力的作用下，卡块通过压紧斜面自行向下压紧燕尾槽，起到砖体自行将与之相接的砖体向下压紧的作用。本实用新型结构简单，自行压紧互锁效果好，有效避免拼接后砖体移位现象的发生。

附图说明

图1为本实用新型的立体结构示意图；

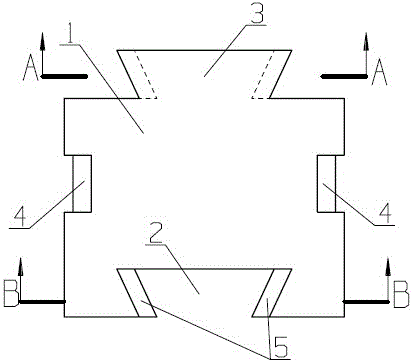

图2为本实用新型的主视图；

图3为图2沿A-A处的剖视图；

图4为图2沿B-B处的剖视图；

图5为两块水工砖相互拼接过程示意图；

附图标记说明：1、砖体；2、燕尾槽；3、卡块；4、透水槽；5、压紧斜面。

具体实施方式

下面结合附图及具体的实施例对实用新型进行进一步介绍：

如图1和图2所示，一种互压锁紧的水工砖，包括砖体1，在砖体1的后端设置有燕尾槽2，在砖体1的前端设置有燕尾形状的卡块3，卡块3的形状与燕尾槽2的形状相匹配，燕尾槽2的左、右侧面以及卡块3的左、右侧面均为倾斜状的压紧斜面5。

如图3所示，燕尾槽2的左、右侧面倾斜状的压紧斜面5，即燕尾槽2的左、右侧面并不垂直于砖体的上、下表面。从燕尾槽2的的竖直截面上看去，燕尾槽的左、右侧面形状相对称，呈倒“八”字的形状，燕尾槽2左、右侧面在砖体1上表面处的开口距离La大于在下表面处的开口距离Lb。而卡块3的左、右侧面的形状与燕尾槽2左、右侧面形状一致，均为倾斜状的压紧斜面5。

在本实施例中，在砖体1的左、右侧设置有透水槽4。
