一种护坡砖结构的制作方法

本实用新型涉及一种砖，特别涉及一种护坡砖结构。

背景技术：

在公路、铁路以及水库、河道等工程的斜坡上要修筑相应的防护工程，以防止相关工程的边坡上产生塌陷、冲刷等危害，从而保护主体工程的正常使用，当前相关工程的边坡经常采用护坡砖来防护。

目前，市场上的护坡砖，都是直接将砖体安装在斜坡上，在下雨天对雨水的保持力度有限，因此易出现水土流失的现象，也因此易发生边坡滑落的情况。

技术实现要素：

本实用新型的目的在于提供一种护坡砖结构，预留了供植被种植的区域，通过植被减少水土流失，防止边坡滑落。

本实用新型的上述目的是通过以下技术方案得以实现的。

一种护坡砖结构，包括多个并排的砖体，所述砖体两侧的中间部位内凹形成容置槽、两侧的端部相对于容置槽外凸且形成拼接部，相邻两个砖体的拼接部相互拼接使两个砖体的容置槽形成封闭的容置区；

所述砖体一侧的拼接部设有限位凸起、另一侧的拼接部设有限位凹槽，相邻两个砖体拼接时通过限位凸起与限位凹槽限位。

通过采用上述技术方案，使多个砖体并排后与砖体之间留出容置区域供植被种植，在植入植被后，可减少雨天水土流失，防止边坡滑落，利用限位凸起与限位凹槽，可对砖体横向限位，防止单块砖因体松动而掉落。

优选的：所述限位凹槽呈长形，其长度方向沿砖体的厚度方向。

优选的：所述限位凸起呈长形，其长度方向沿砖体的厚度方向。

优选的：所述限位凹槽长度大于砖体厚度的二分之一。

优选的：所述限位凸起长度大于砖体厚度的二分之一。

优选的：所述限位凹槽长度略大于限位凸起。

通过采用上述技术方案，使限位凹槽与限位凸起的长度方向与厚度方向一致，可对砖体横向限位，因为完成拼接的砖体，在纵向上可通过相邻的一个砖体进行限位，需要的只是横向限位，另外使限位凹槽和限位凸起长度大于砖体厚度的二分之一，可确保限位效果良好，并且，由于限位凹槽长度略大于限位凸起，便于限位凸起与限位凹槽之间连接。

附图说明

图1是护坡砖结构的立体图；

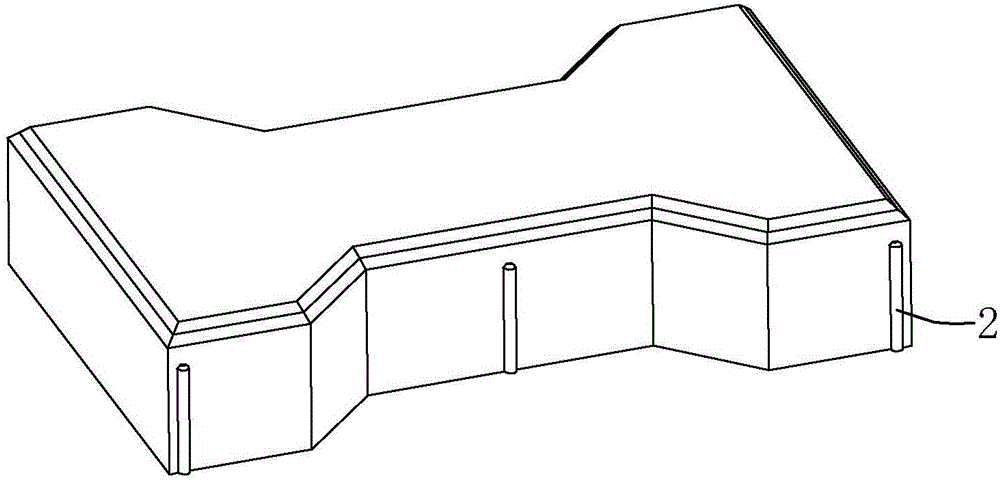

图2a是砖体一侧的立体视图；

图2b是砖体另一侧的立体视图。

图中，1、砖体；11、容置槽；12、拼接部；2、限位凸起；3、限位凹槽。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

参见图1，一种护坡砖结构，包括多个并排的砖体1，图中示出了两个，砖体1两侧的中间部位内凹形成容置槽11、两侧的端部相对于容置槽11外凸且形成拼接部12，相邻两个砖体1的拼接部12相互拼接使两个砖体1的容置槽11形成封闭的容置区；使多个砖体1并排后与砖体1之间留出容置区域供植被种植，在植入植被后，可减少雨天水土流失，防止边坡滑落。

参见图2a，示出了砖体1的一侧，砖体1一侧的拼接部12设有限位凸起2；参见图2b，示出了砖体1的另一侧，砖体1另一侧的拼接部12设有限位凹槽3，相邻两个砖体1拼接时通过限位凸起2与限位凹槽3限位。利用限位凸起2与限位凹槽3，可对砖体1横向限位，防止单块砖因体松动而掉落。

结合图2a和图2b，限位凹槽3、限位凸起2均呈长形，其长度方向沿砖体1的厚度方向。限位凹槽3、限位凸起2的长度均大于砖体1厚度的二分之一。并且限位凹槽3长度略大于限位凸起2。这样，使限位凹槽3与限位凸起2的长度方向与厚度方向一致，可对砖体1横向限位，因为完成拼接的砖体1，在纵向上可通过相邻的一个砖体1进行限位，需要的只是横向限位，另外使限位凹槽3和限位凸起2长度大于砖体1厚度的二分之一，可确保限位效果良好，并且，由于限位凹槽3长度略大于限位凸起2，便于限位凸起2与限位凹槽3之间连接。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
