一种可调式淋浴硬管墙座的制作方法

本实用新型涉及一种淋浴硬管墙座，特别是涉及一种可调式淋浴硬管墙座。

背景技术：

淋浴硬管安装时，其底端一般是与淋浴龙头固定连接，顶部通过淋浴硬管墙座进行固定。现有技术的淋浴硬管墙座一般包括用于安装在墙面上的固定座和用于套装在淋浴硬管上的套管，由于固定座和套管固定连接，使得淋浴硬管墙座的长度(固定座贴近墙面的一端与套管的中轴线之间的距离)固定，不可调节。当因为淋浴龙头安装问题或因更换不同尺寸的淋浴龙头导致淋浴硬管中轴线与墙面之间的距离和淋浴硬管墙座的长度不匹配时，将导致淋浴硬管墙座不可安装或无法安装到位。

技术实现要素：

本实用新型提供了一种可调式淋浴硬管墙座，其克服了现有技术的淋浴硬管墙座所存在的不足之处。

本实用新型解决其技术问题所采用的技术方案是：一种可调式淋浴硬管墙座，包括固定座、用于连接淋浴硬管的套管，还包括活动模块，套管通过该活动模块与固定座相连接，通过旋转活动模块带动套管与固定座相对移动以调节二者的水平间距。

进一步的，所述活动模块包括活动件，该活动件可绕其轴线转动地连接在固定座，并同轴设置一传动部，套管设一连接部，传动部朝向套管，并与其连接部螺纹连接。

进一步的，所述传动部为一侧壁带螺纹的传动杆，所述连接部为一带有内螺纹的连接套。

进一步的，所述活动件设一螺孔，所述传动杆螺旋穿过该螺孔。

进一步的，所述传动杆呈螺丝结构，和/或，所述传动杆上套设有弹簧垫圈，该弹簧垫圈紧配在传动件与活动件之间。

进一步的，还包括一连接套，该连接套一端与固定座螺纹连接，所述活动件可转动地套接在连接套外。

进一步的，所述连接套外壁设一环形卡槽，所述活动件侧壁沿圆周方向锁固若干紧定螺丝，各紧定螺丝的尾端分别卡入环形卡槽内。

进一步的，还包括迫紧圈和固定螺母，迫紧圈一端套入所述套管内，固定螺母螺纹连接在套管外，并对迫紧圈另一端进行限位。

进一步的，所述固定座通过若干固定螺丝配合膨胀套固定在墙面。

进一步的，还包括装饰盖，该装饰盖扣接在所述固定座外，并对所述活动件开设让位孔。

相较于现有技术，本实用新型具有以下有益效果：

1、由于套管通过活动模块与固定座相连接，通过旋转活动模块带动套管与固定座相对移动以调节二者的水平间距，使得该淋浴硬管墙座的长度可以调节，因而在淋浴硬管中轴线与墙面之间的距离和淋浴硬管墙座的长度不匹配时，可以通过调节淋浴硬管墙座的长度来消除二者之间的差距，避免固定座不可安装或无法安装到位；

2、所述活动模块优选包括活动件，该活动件可绕其轴线转动地连接在固定座，并沿其轴线方向设置一传动部，套管对应设一连接部，传动部与连接部螺纹连接，该活动模块结构简单、组装方便、便于操作，且不调节时能保证套管与固定座处于相对牢固的状态，避免套管发生意外滑动；

3、本实用新型进一步包括迫紧圈和固定螺母，迫紧圈一端套入所述套管内，固定螺母螺纹连接在套管外，并对迫紧圈另一端进行限位，使得套管可以在淋浴硬管上移动以调整固定座的安装位置。

以下结合附图及实施例对本实用新型作进一步详细说明；但本实用新型的一种可调式淋浴硬管墙座不局限于实施例。

附图说明

图1是本实用新型的分解示意图；

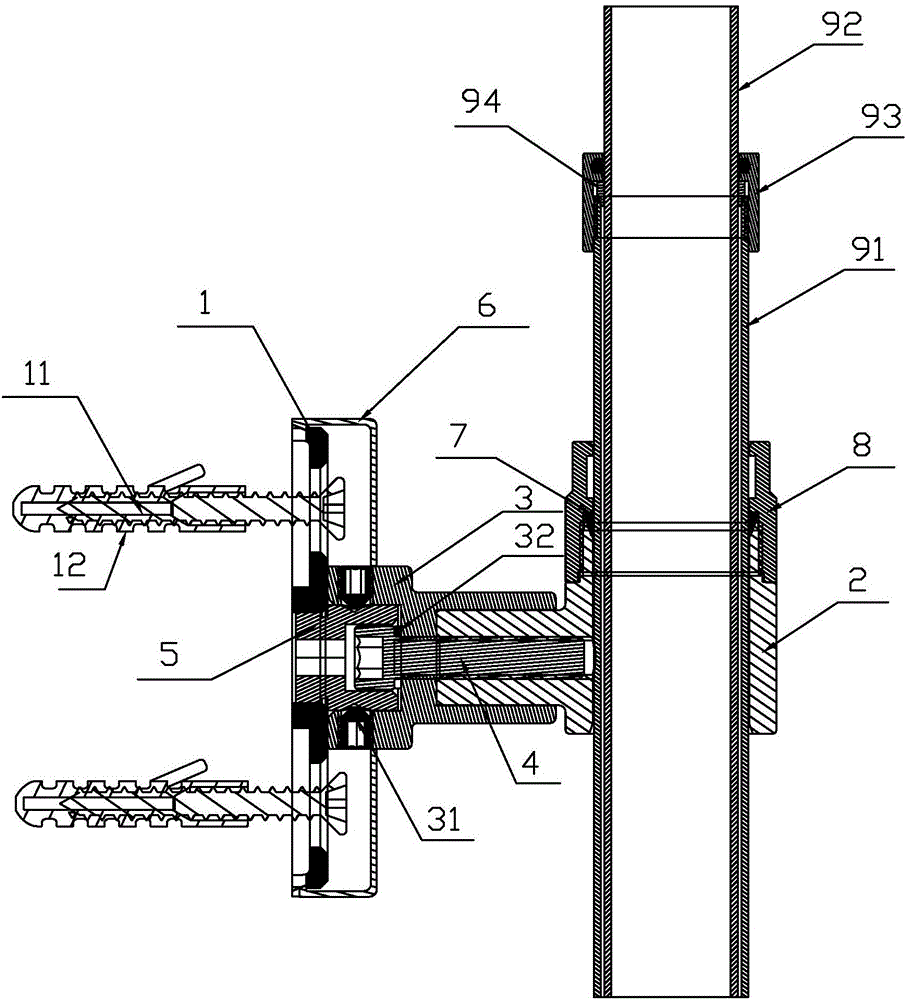

图2是本实用新型的剖面示意图一(套管和固定座水平距离缩短)；

图3是本实用新型的剖面示意图二(套管和固定座水平距离拉大)。

具体实施方式

实施例，请参见图1-图3所示，本实用新型的一种可调式淋浴硬管墙座，包括固定座1、用于连接淋浴硬管9的套管2，还包括活动模块，套管2通过该活动模块与固定座1相连接，通过旋转活动模块运动带动套管2与固定座1相对移动以调节二者的水平间距。

本实施例中，所述活动模块包括活动件3，该活动件3可绕其轴线转动地连接在固定座1，并同轴设置一传动部，套管2侧面设一连接部，传动部朝向套管2，并与其连接部螺纹连接。所述传动部具体为一侧壁带螺纹的传动杆4，所述连接部为一带有内螺纹的连接套21，该连接套21一体成型在套管2上。除此，连接套21也可以与套管2分体设置，且二者连接固定。

本实施例中，所述活动件3呈中空套体结构，其内设一螺孔，所述传动杆4呈螺丝结构，该传动杆4螺旋穿过该螺孔，且传动杆4的头部朝向固定座1。所述传动杆4上还套设一弹簧垫圈32，该弹簧垫圈32紧配在传动件与活动件3之间，通过该弹簧垫圈32避免传动杆4松动。除此，所述传动杆4也可以一体成型在活动件3。

本实施例中，还包括一连接套5，该连接套5一端与固定座1螺纹连接，具体，连接套5一端设有外螺纹，固定座1中部对应设设一螺孔。所述活动件3可转动地套接在连接套5外。具体，所述连接套5外壁设一环形卡槽51，所述活动件3侧壁沿圆周方向锁固若干紧定螺丝31，各紧定螺丝31的尾端分别卡入环形卡槽51内。如此，既可以避免活动件3脱离连接套5，又可以保证活动件3可相对连接套5转动。

本实施例中，还包括迫紧圈7和固定螺母8，迫紧圈7一端套入所述套管2内，固定螺母8螺纹连接在套管2顶部外，并对迫紧圈7另一端进行限位。如此，使套管2可在淋浴硬管上移动以调整固定座1的安装位置。

本实施例中，所述固定座1通过若干固定螺丝11配合膨胀套12固定在墙面。还包括装饰盖6，该装饰盖6扣接在所述固定座1外，并对所述活动件3开设让位孔61。

本实施例中，所述淋浴硬管9包括外管91和内管92，二者相套接，并通过一固定组件进行连接，固定组件包括迫紧圈94和固定螺母93，迫紧圈94一端套入所述外管91顶部内，固定螺母93螺纹连接在外管91顶部外，并对迫紧圈94另一端进行限位。如此，当调节好该淋浴硬管9的长度后，利用迫紧圈94将内管92抵住，使内管92与外管91相对固定。所述套管2套设在淋浴硬管的外管91外，并利用所述迫紧圈7抵住外管91，使套管2和外管91相对固定。

安装淋浴硬管墙座时，若淋浴硬管墙座的长度(定义淋浴硬管墙座的长度为固定座1贴近墙面的一端与套管2的中轴线之间的距离)小于淋浴硬管中轴线与墙面之间的距离时，则可旋动活动件3，使套管2随传动杆4的转动和固定座1沿拉大二者水平距离的方向相对移动，如图3所示，从而增加淋浴硬管墙座的长度，使之和淋浴硬管中轴线与墙面之间的距离相匹配，避免固定座1无法安装到位。若淋浴硬管墙座的长度大于淋浴硬管中轴线与墙面之间的距离时，则反向旋动活动件3，使套管2随传动杆4的转动和固定座1沿缩短二者水平距离的方向相对移动，如图2所示，从而缩短淋浴硬管墙座的长度，使之和淋浴硬管中轴线与墙面之间的距离相匹配，避免固定座1不可安装。

在其它实施例中，所述传动部为带内螺纹的传动套，所述连接部为侧壁带螺纹的连接杆。

在其它实施例中，所述活动模块可绕其轴向转动地连接在套管，并与固定座螺纹连接。

上述实施例仅用来进一步说明本实用新型的一种可调式淋浴硬管墙座，但本实用新型并不局限于实施例，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均落入本实用新型技术方案的保护范围内。
