一种带有多个抽水泵的供水管井的制作方法

本实用新型涉及一种带有多个抽水泵的供水管井，属供水管井技术领域。

背景技术：

供水管井是垂直安装在地下取水或保护地下水的管状构筑物，是工农业生产、城市、交通、国防建设的一种给排水设施。现有的供水管井仅有单个抽水泵对地下水进行输送，存有的不能选择合适的抽水泵对地下水进行输送的问题。当用户需求流量量较大时，单台抽水泵不能满足高流量运转的需要；当用户需求流量量较小时，单台抽水泵只能以小流量运转，存有能耗大和设备磨损大的问题；此外现有的供水管井还存有无备用泵的问题，一旦抽水泵出现故障检修时会导致整个供水管井停运，不能满足人们正常使用的需要。

技术实现要素：

本实用新型的目的在于：提供一种结构简单、使用方便，以解决现有供水管井存有的不能选择合适的抽水泵对地下水进行抽取和抽水泵检修时会导致整个供水管井停运问题的带有多个抽水泵的供水管井。

本实用新型的技术方案是：

一种带有多个抽水泵的供水管井，它由滤水管、井孔、主井管、副井管、主泵和副泵构成；其特征在于：井孔内安装有滤水管，滤水管的顶部连接有主井管；主井管四周设置有多个副井管；副井管的下端通过连通管与滤水管相连通；所述的各副井管内分别装有副泵，主井管内装有主泵。

所述的副井管的内径小于主井管的内径。

所述的井孔为阶梯孔。

所述的主井管和副井管的上端分别设置有密封器。

所述的密封器由密封盖、密封环板、密封圈和装配筒构成，装配筒下端设置有装配环槽，装配筒的上端设置有密封盖，密封盖上间隔状设置有穿管孔和穿线孔，穿管孔和穿线孔内分别设置有密封圈，穿管孔和穿线孔的上方分别设置有密封环板。

本实用新型的优点在于：

该带有多个抽水泵的供水管井采用了共用滤水管的方式安装多台抽水泵的结构设计；采用该种设计后人们可根据流量大小选择使用不同功率的主泵或副泵对地下水进行输送。此外当运行中的抽水泵出现故障急停需检修时，其他的抽水泵会在程控装置的控制下自动启动。如此该供水管井解决了传统供水管井存有的不能选择合适的抽水泵对地下水进行输送和抽水泵检修时会导致整个供水管井停运问题，满足了人们使用的需要。

附图说明

图1为本实用新型的结构示意图；

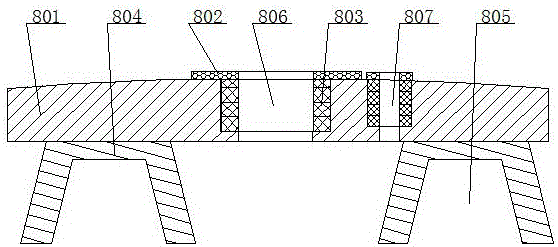

图2为本实用新型的密封器的结构示意图。

图中：1、滤水管，2、主井管，3、副井管，4、主泵，5、副泵，6、连通管，7、封井粘土，8、密封器，9、止回阀,801、密封盖，802、密封环板，803、密封圈，804、装配筒，805、装配环槽，806、穿管孔，807、穿线孔。

具体实施方式

该带有多个抽水泵的供水管井由滤水管1、井孔、主井管2、副井管3、主泵4和副泵5构成；呈阶梯孔的井孔含水层内安装有滤水管1。将井孔设置呈阶梯孔的目的在于：方便滤水管1、主井管2和副井管3的安装。设置滤水管1的目的在于：通过滤水管1将地下水中的杂质进行过滤，防止地下水中的杂质损坏主泵4和副泵5，此外也进一步提高了地下水水质。

滤水管1的顶部连接有主井管2；主井管2四周设置有多个副井管3。主井管2和副井管3的上端分别设置有密封器8。设置密封器8的目的在于：防止外界的杂质和废水流入管井中污染地下水。

密封器8由密封盖801、密封环板802、密封圈803和装配筒804构成，装配筒804下端设置有装配环槽805，装配筒804的上端设置有密封盖801，密封盖801上间隔状设置有穿管孔806和穿线孔807，穿管孔806和穿线孔807内分别设置有密封圈803，穿管孔806和穿线孔807的上方分别设置有密封环板802。设置密封环板802的目的在于：防止杂质和废水从，穿管孔806和穿线孔807内流入到管井中。

该密封器8装配时，装配环槽805与主井管2或副井管3的管沿贴合连接；主泵4和副泵5的出水管穿过穿管孔806后与外界管网相连接，主泵4和副泵5的电源线穿过穿线孔807后与外界电源接通。

副井管3的下端通过连通管6与滤水管1相连通；主井管2内装有主泵4，各副井管3内分别装有副泵5。主泵4和副泵5的功率和额定流量的大小均不同。而且副井管3的内径小于主井管2的内径，连通管6的流通管径也不相同，如此设置的目的在于：确保主泵4和各副泵5抽取地下水的流量大小各不相同，以使该供水管井工作时，人们可根据实际使用的流量选择相应额定流量的主泵4或副泵5工作，以满足人们日常使用的需要。

当井孔内的部件安装完毕后，需向井孔内填装封井粘土7。

主泵4的出口管和副泵5的出口管上分别设置有止回阀9，如此设置的目的在于：防止出口管内的水流回流造成主泵4和副泵5的损坏。

该供水管井结构简单、使用方便，工作时当用户需求流量较大时，可同时启动主泵4和副泵5，以使输送的流量与需求流量相匹配。当用户需求流量较小时，仅需启动相应额定流量的主泵4或副泵5即可满足使用要求。如此便解决了现有供水管井存有的不能选择合适的抽水泵对地下水进行抽取的问题。

此外当运行中的主泵4或副泵5突然停止运动时，剩余的主泵4或副泵5会及时启动；由此确保了该供水管井的正常运行。而且当其中的一台泵需要检修时，另外的泵可继续为供水管网供水，如此便解决了现有供水管井存有的抽水泵检修时会导致整个供水管井停运问题，满足了人们使用的需要。
