一种建筑基坑用防尘状置的制作方法

本实用新型建筑防尘技术领域，特别涉及一种建筑基坑用防尘状置。

背景技术：

随着城市的发展，人们越来越重视城市的美化，周围环境的改造，而美化城市的其中一个要求就是城市的无尘施工建设，减少施工过程中的扬尘污染。而在建筑基坑开挖过程中，尤其是露天基坑开挖和土方转运施工过程中，将会产生严重、大量的粉尘，造成施工区周围的空气污染。

目前公开号为CN204645053U的专利公开了一种在建筑基坑施工阶段使用的可周转拉伸式防尘网架，包括防尘网和防尘网架，防尘网架包括若干个沿防尘网宽度方向设置的第一支撑体，以及两个沿防尘网长度方向设置的第二支撑体，第一支撑体的两端各设置一个双向吊环，第二支撑体与双向吊环套接，双向吊环可沿第二支撑体移动，在双向吊环间贯串牵引体，防尘网固定在第一支撑体上。

建筑开挖基坑时，往往在基坑内搭建吊塔等运输建筑设备，由于吊塔或者其他具有一定的高度设备的高度大于基坑的深度，即吊塔穿设出基坑的上表面，当防尘网架架设在具有吊塔的基坑上，防尘网架的网面就会被穿破，继而导致防尘网架遭到破坏。

技术实现要素：

本实用新型的目的是提供一种建筑基坑用防尘状置，可将对应吊塔的网架从支撑杆上拆卸下来，为吊塔的顶部预留空间，达到保持防尘装置的完整性。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种建筑基坑用防尘状置，包括支撑杆和沿支撑杆长度方向设置的若干网架，若干所述网架均可拆卸连接于支撑杆，且相邻所述网架之间均设有可拆卸两者的衔接部。

通过采用上述技术方案，根据吊塔的位置，先将防尘装置对应吊塔位置的网架从支撑杆上拆卸下来，为吊塔的顶部预留穿设空间，从而当防尘装置覆盖在基坑上时，达到保持防尘装置的完整性的目的。

本实用新型进一步设置为：所述网架包括两根衔接杆和连接于两根衔接杆之间的衔接网，所述支撑杆与衔接杆两端之间均设有八字环，所述八字环包括供支撑杆穿设的上环和可拆卸连接衔接杆的下环。

通过采用上述技术方案，八字环用于将支撑杆和衔接杆连接，支撑杆穿设八字环，其周向受限于上环，而八字环的下环可拆卸于衔接杆，当衔接杆从下环松脱时实现了衔接杆从支撑杆上拆卸下来。

本实用新型进一步设置为：所述衔接部包括连接于两根衔接杆中其中一根的公插扣以及连接于另一根且与所述公插扣呈卡嵌配合的母插扣。

通过采用上述技术方案，公插扣卡嵌或者松脱于母插扣实现不同衔接网的固定可拆卸连接。

本实用新型进一步设置为：所述衔接网为沿衔接杆长度方向设置的若干防尘网，相邻两个防尘网呈可拆卸连接。

通过采用上述技术方案，由于吊塔的横截面积小，因此沿衔接杆的长度方向占据的比例小，可以将对应的防尘网拆卸下来，供吊塔穿过，从而不破坏防尘装置有利于保持防尘装置的完整性。

本实用新型进一步设置为：所述防尘网包括两根短杆和连接在两根短杆之间的纱网，不同防尘网上的相邻短杆通过绳子绑接。

通过采用上述技术方案，通过绳子的绑接或者是松开，实现了相邻两个防尘网之间的可拆卸连接。

本实用新型进一步设置为：所述支撑杆两端固定连接有与其呈垂直设置的插嵌立杆。

通过采用上述技术方案，插嵌立杆插嵌在土壤里，使得支撑杆不仅仅是摆放在基坑上，从而提高防尘网架的稳定性。

本实用新型进一步设置为：所述上环的内径大于支撑杆的直径。

通过采用上述技术方案，上环滑动连接于支撑杆，实现衔接杆可以沿着支撑杆的长度方向移动，具有便捷收网的特点。

综上所述，本实用新型具有以下优点：网架由若干可拆卸的衔接网和衔接杆组成，因此能够对应高建筑物将其拆卸，同时其中一个衔接网又是由若干防尘网构成，因此适应于不同形状的吊塔等建筑物，其具有使用范围广的优良特点。

附图说明

图1为实施例的立体示意图；

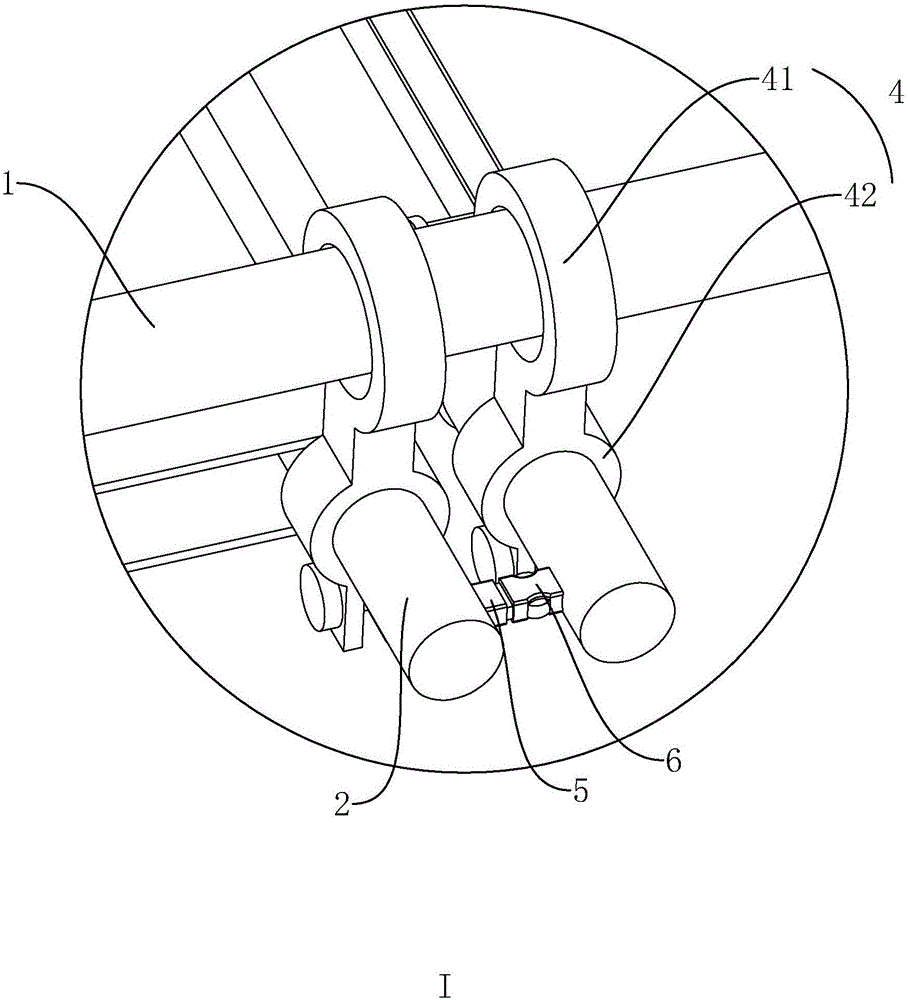

图2为图1中I部的放大图；

图3为图1中II部的放大图。

附图标记：1、支撑杆；2、衔接杆；3、衔接网；31、防尘网；311、短杆；312、纱网；4、八字环；41、上环；42、下环；5、公插扣；6、母插扣；7、插嵌立杆；8、绳子。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种建筑基坑用防尘状置，如图1所示，其可以覆盖在建筑基坑上方从而避免平时基坑内的尘土飞扬到道路上或者周围。包括有两个较长的呈平行设置的支撑杆1，支撑杆1的两端固定连接有插嵌立杆7，当此防尘装置铺设在基坑上后，将插嵌立杆7插嵌在下方对应位置的泥土中，从而实现固定和稳定防尘装置。

参见图1和图2，两个支撑杆1之间沿其长度方向上连接有若干网架，网架由两个衔接杆2与固定连接在两个衔接杆2之间的衔接网3构成，其中衔接杆2的两端通过八字环4可拆卸连接在支撑杆1上，八字环4包括上环41和下环42，上环41的环内径略大于支撑杆1的直径，而下环42包括两个钢制且具有弹性性能的半环，两个半环穿设有紧固件，将衔接杆2穿设下环42，并通过紧固件对两个半环的紧固作用从而实现对衔接杆2的紧固。同时一个网架上的两根衔接杆2其中一根上固定连接有公插扣5，另一根上固定连接有母插扣6，公插扣5可与母插扣6形成卡嵌或者脱离，当然这里需要形成卡嵌的是相邻两个网架上不同的两根衔接杆2，通过公插扣5和母插扣6实现两个网架的连接和拆卸。

参见图3，本实施例其中一个衔接网3为沿衔接杆2长度方向设置的若干防尘网31，防尘网31由两根短杆311和连接在两根短杆311之间的网纱构成，不同防尘网31相邻两根短杆311之间通过绳子8绑接，绳子8采用钢丝绳。

假若建筑基坑内搭建有吊塔等较高建筑设备时，本实施例的具体操作方式为：根据吊塔的位置，先将防尘装置对应吊塔位置的网架从支撑杆1上拆卸下来，为吊塔的顶部预留穿设空间，从而当防尘装置覆盖在基坑上时，达到保持防尘装置的完整性的目的。优选的，由于吊塔的横截面积小，其沿衔接杆2的长度方向占据的比例小，因此本实施例可以将对应吊塔位置的防尘网31拆卸下来，供吊塔穿过，而吊塔两边的防尘网31可以绑接在衔接杆2上，因此不需要将整个吊塔对应的衔接网3从支撑杆1上拆卸下来，从而不破坏防尘装置有利于保持防尘装置的完整性。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
