预埋止水可调节接头的旋流器的制作方法

本实用新型涉及建筑给排水领域，尤其是一种预埋止水可调节接头的旋流器。

背景技术：

在建筑施工过程中，旋流器采用预埋式安装，传统的工艺必须采用临时套管预留安装洞口、安装前吊线修洞、套管切割焊接加工、安放套管、安装管子、预留洞二次支模、预留洞二次灌浆封堵、拆模修补、填缝收口、细部防水等复杂工序。传统的工艺工序多且复杂，质量难以控制，会存在预留洞套管定位不准，底座存在漏水的通病，必须做细部防水，后期维护和投诉较多，施工成本高，由于高空临边作业多，安装人员的安全风险也会相应增大。旋流器在连接外部管道前其位置都已经固定，施工中部分排水管道可能存在安装误差，当发现旋流器和排水管轴线存在误差时，传统的直接易造成管道扭曲，不能很好地进行连接，连接的可靠性就得不到有效保证，对于安装造成了一定的难度。总体来说，现有的旋流器安装时存在底座容易漏水、旋流器与排水管对接难度大等问题。

技术实现要素：

本实用新型的目的是针对现有技术的不足进行改进，提供一种预埋止水可调节接头的旋流器，它有效地解决了底座漏水的问题，降低了旋流器与排水管对接时的安装难度。

一种预埋止水可调节接头的旋流器，包括上接头、偏心连接管套、竖直管段、导流套、下接头和横支管；所述竖直管段一侧连接有横支管，竖直管段下部依次连接有导流套和下接头；所述偏心连接管套位于竖直管段上部的承接圆孔中，偏心连接管套的外圆面与竖直管段的承接圆孔同轴线，偏心连接管套的承接圆孔与所述外圆面的轴线偏心；所述上接头的两端分别用于连接偏心连接管套和排水管，所述上接头两端的承接圆孔的轴线偏心。

进一步地，本实用新型所述偏心连接管套位于所述竖直管段上端一侧的端面上设有安装偏心连接管套用的旋转凸块，所述旋转凸块围绕偏心连接管套的轴线均匀布置。

进一步地，本实用新型所述下接头的外壁上设置有止水环。

进一步地，本实用新型所述下接头连接有突出于下接头外壁的底座，底座的下端面垂直于下接头的轴线，所述底座和下接头为一体结构。

进一步地，本实用新型所述底座为正方形或圆形，底座外侧与下接头管壁之间均匀布置有筋板。

进一步地，本实用新型所述底座上设有安装孔，安装孔为钉子钉入位置。

进一步地，本实用新型所述底座的下端面上设有凹槽，增强底座的稳定性。

进一步地，本实用新型所述导流套为锥形管，连接竖直管段的一端为大端，连接下接头的一端为小端。

进一步地，本实用新型所述导流套内设有螺旋的片状的旋流筋，所述旋流筋的宽度从竖直管段端向下接头端逐渐减小。

本实用新型的竖直管段一侧连接有横支管，竖直管段下部依次连接有导流套和下接头；偏心连接管套位于竖直管段上部的承接圆孔中，偏心连接管套的外圆面与竖直管段的承接圆孔同轴线，偏心连接管套的承接圆孔与所述外圆面的轴线偏心；上接头的两端分别用于连接偏心连接管套和排水管，上接头两端的承接圆孔的轴线偏心。施工时发现上接头和排水管的轴心线存在误差时，旋转上接头和偏心连接管套，可以调节上接头和排水管的轴心距，消除误差，降低了安装难度，便于操作。将下接头底座通过钉子固定在模板上，与楼板整体浇筑，可以将底座完全固定住在建筑土层中，密封性能更好，从而起到防水的效果。

本实用新型的有益效果是：它有效地解决了底座漏水的问题，降低了旋流器与排水管对接时的安装难度。

附图说明

为了更清楚地说明本实用新型具体实施方式，下面将对具体实施方式中所需要使用的附图作简单地介绍。

图1为本实用新型实施例的结构示意图；

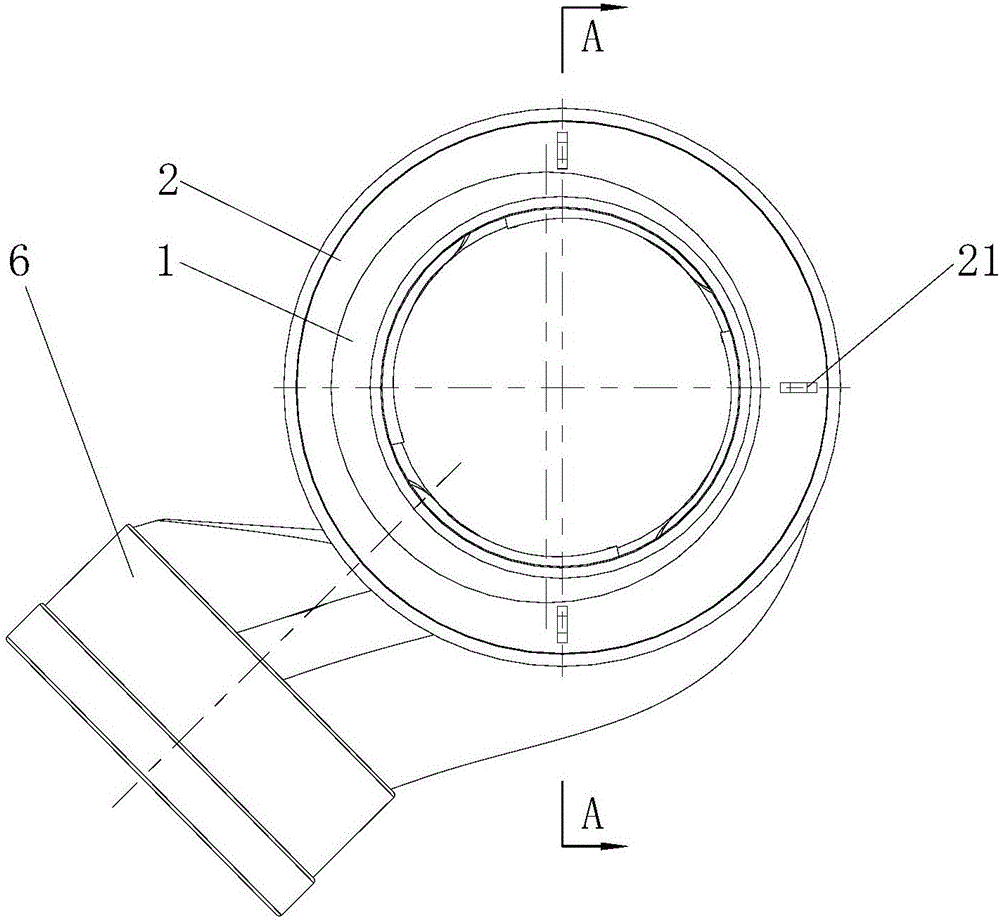

图2为图1的俯视图；

图3为图2的A-A剖视图。

附图中，1表示上接头；2表示偏心连接管套；21表示旋转凸块；3表示竖直管段；4表示导流套；41表示旋流筋；5表示下接头；51表示底座；511表示筋板；512表示安装孔；513表示凹槽；52表示止水环；6表示横支管。

具体实施方式

下面将结合附图对本实用新型技术方案的实施例进行详细的描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，因此只作为示例，而不能以此来限制本实用新型的保护范围。

图1为本实用新型实施例的结构示意图，图2为图1的俯视图，图3为图2的A-A剖视图；一种预埋止水可调节接头的旋流器，包括上接头1、偏心连接管套2、旋转凸块21、竖直管段3、导流套4、旋流筋41、下接头5、底座51、筋板511、安装孔512、凹槽513、止水环52和横支管6。所述竖直管段3一侧连接有横支管6，竖直管段3下部依次连接有导流套4和下接头5。偏心连接管套2位于竖直管段3上部的承接圆孔中，偏心连接管套2的外圆面与竖直管段3的承接圆孔同轴线，偏心连接管套2的承接圆孔与所述外圆面的轴线偏心，上接头1的两端分别用于连接偏心连接管套2和排水管，上接头1两端的承接圆孔的轴线偏心。偏心连接管套2位于竖直管段3上端一侧的端面上设有安装偏心连接管套2用的旋转凸21，所述旋转凸块21围绕偏心连接管套2的轴线均匀布置。导流套4为锥形管，连接竖直管段3的一端为大端，连接下接头5的一端为小端，导流套4内设有螺旋的片状旋流筋41，所述旋流筋41的宽度从竖直管段3端向下接头5端逐渐减小。下接头5连接有突出于下接头外壁的圆形底座51，底座51的下端面垂直于下接头5的轴线，所述底座51和下接头5为一体结构，底座51外侧与下接头5管壁之间均匀布置有安装孔512的筋板511，安装孔512为钉子钉入位置，底座51下端的端面上设有增强稳定性凹槽513，下接头5的外壁上还设置有两圈止水环52。施工时发现预埋止水可调节接头的旋流器上接头1和排水管的轴心线存在误差时，旋转上接头1和偏心连接管套2，可以调节上接头1和排水管的轴心距，进而消除误差，安装的时候降低了难度，便于操作。下接头5设有底座51，施工时将下接头5底座51通过钉子固定在模板上，与楼板整体浇筑，可以将底座完全固定住在建筑土层中，密封性能更好，从而起到防水的效果。本实用新型工序简单，施工成本低，后期维护少，给施工方带来巨大的好处。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围，其均应涵盖在本实用新型的权利要求和说明书的范围当中。
