一种市政建设用下水道立体清理装置的制作方法

本发明涉及一种垃圾打捞提升装置，具体为一种市政建设用下水道立体清理装置，属于环保设备应用技术领域。

背景技术：

下水道是建筑物排除污水和雨水的管道，是一种城市公共设施，一般说来，下水道系统是用于收集和排放城市产生的生活废水以及工业生下水道产上所产生的工业废水，由于污水中含有的垃圾，大量的垃圾聚集后易堵塞下水道，而少量的垃圾排入的河流中，对环境有很大的危害。

现有的下水道内部垃圾，大部分不进行处理，只有在堵塞下水道时才会使特定的操作工进行疏通，下水道内部环境恶劣，对于操作工的身体有很大的危害，少数的垃圾虽不能堵塞下水道，但是排入的河流会导致环境的污染，因此对下水道内部垃圾进行及时处理有很大的必要性。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种市政建设用下水道立体清理装置，可实现下水道内部垃圾的循环打捞，效率高，经济环保。

本发明通过以下技术方案来实现上述目的，一种市政建设用下水道立体清理装置，包括收集盒、打捞机构和滚筒转盘，所述滚筒转盘设有若干个，且所述滚筒转盘之间通过横杆连接；所述横杆的外侧设置环形结构的加强筋，且所述横杆与所述加强筋之间设有第二筛网；所述滚筒转盘的中心处贯穿第二转轴；且滚筒转盘的外侧设有若干个打捞机构；所述打捞机构包括挡板，且所述挡板的一侧设置若干个第二齿板；所述滚筒转盘的顶部设置收集盒，且所述收集盒底部为收集盒底板；所述收集盒底板包括第一筛网，且所述第一筛网的一侧连接若干个第一齿板；所述收集盒的内部设置第一转轴，且所述第一转轴的一端连接电机；所述第一转轴贯穿滚轮，且所述滚轮的外侧设有若干个毛刷；所述收集盒的顶部表面中心处螺母连接支撑杆，且所述支撑杆顶部焊接滑块；所述滑块的底部边缘处设有滑轮。

优选的，为了对下水道的垃圾进行打捞，所述滚筒转盘侧壁等距设有四个打捞机构，且所述滚筒转盘与所述打捞机构之间的夹角为60°。

优选的，为了将垃圾进行输送，所述挡板的一端等距设有若干个第二齿板，所述第一筛网的一端等距设有若干个第一齿板。

优选的，为了实现循环打捞，所述第一齿板之间的间距略大于第二齿板的宽度，所述第二齿板之间的间距略大于第一齿板的宽度，且所述第二齿板与所述第一齿板相互错开。

优选的，为了对垃圾进行收集，所述收集盒与所述滚筒转盘之间的夹角为60°，且所述收集盒采用半封闭形的空心结构。

优选的，为了防止垃圾流走，同时不阻碍水的流动，所述滚筒转盘等距设有若干个，且滚筒转盘之间的横杆与加强筋等距设置形成网格状。

本发明的有益效果是：本发明采用带有筛网的滚筒结构，在下水道内部水流动的作用下使整体旋转，一方面不影响下水道水的通过，另一方面在无外力作用下对下水道内部的垃圾进行打捞和提升，经济环保，采用特殊结构的收集盒对提升的垃圾进行收集，实现循环打捞，且对垃圾进行聚集便于后期的处理，有效的杜绝垃圾堵塞下水道状况的发生，避免下水道内部的垃圾进入河流污染环境状况的发生，同时无需操作工进入下水道即可完成打捞和垃圾的提升，效率高、经济环保，有良好的经济效益和社会效益，适合推广和使用。

附图说明

图1为本发明整体结构示意图；

图2为本发明整体结构侧面结构示意图；

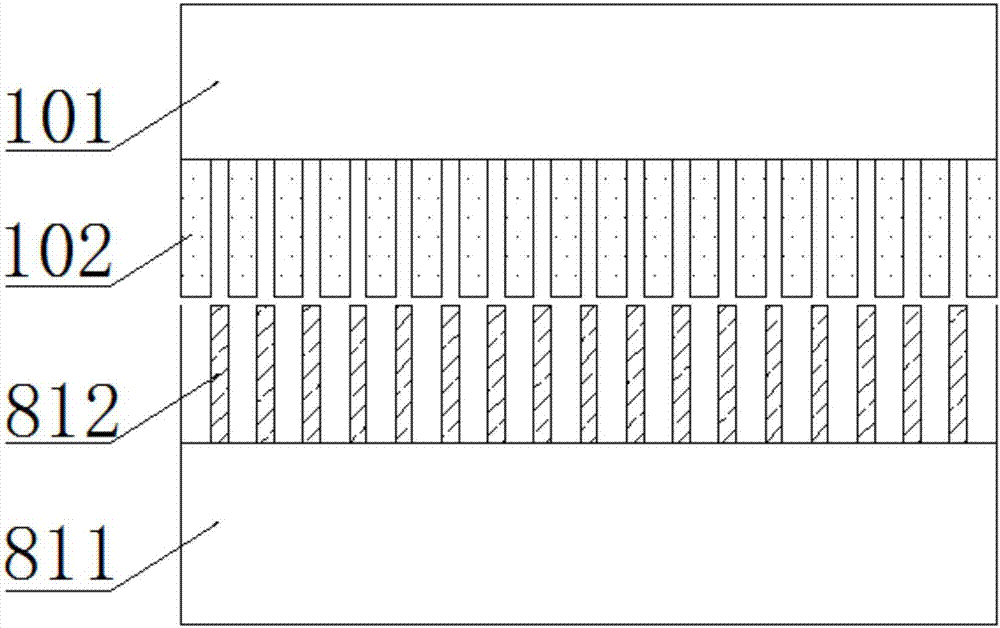

图3为本发明打捞机构结构示意图。

图中：1、电机，2、第一转轴，3、滚轮，4、滑轮，5、滑块，6、支撑杆，7、毛刷，8、收集盒，81、收集盒底板，811、第一筛网，812、第一齿板，9、第二转轴，10、打捞机构，101、挡板，102、第二齿板，11、横杆，12、加强筋，13、滚筒转盘，14、第二筛网。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3所示，一种市政建设用下水道立体清理装置，包括收集盒8、打捞机构10和滚筒转盘13，所述滚筒转盘13设有若干个，且所述滚筒转盘13之间通过横杆11连接；所述横杆11的外侧设置环形结构的加强筋12，且所述横杆11与所述加强筋12之间设有第二筛网14；所述滚筒转盘13的中心处贯穿第二转轴9；且滚筒转盘13的外侧设有若干个打捞机构10；所述打捞机构10包括挡板101，且所述挡板101的一侧设置若干个第二齿板102；所述滚筒转盘13的顶部设置收集盒8，且所述收集盒8底部为收集盒底板81；所述收集盒底板81包括第一筛网811，且所述第一筛网811的一侧连接若干个第一齿板812；所述收集盒8的内部设置第一转轴2，且所述第一转轴2的一端连接电机1；所述第一转轴2贯穿滚轮3，且所述滚轮3的外侧设有若干个毛刷7；所述收集盒8的顶部表面中心处螺母连接支撑杆6，且所述支撑杆6顶部焊接滑块5；所述滑块5的底部边缘处设有滑轮4。

作为本发明的一种技术优化方案，所述滚筒转盘13侧壁等距设有四个打捞机构10，且所述滚筒转盘13与所述打捞机构10之间的夹角为60°。

作为本发明的一种技术优化方案，所述挡板101的一端等距设有若干个第二齿板102，所述第一筛网811的一端等距设有若干个第一齿板812。

作为本发明的一种技术优化方案，所述第一齿板812之间的间距大于第二齿板102的宽度一至二毫米，所述第二齿板102之间的间距大于第一齿板812的宽度一至二毫米，且所述第二齿板102与所述第一齿板(812)相互错开。

作为本发明的一种技术优化方案，所述收集盒8与所述滚筒转盘13之间的夹角为60°，且所述收集盒8采用半封闭形的空心结构。

作为本发明的一种技术优化方案，所述滚筒转盘13等距设有若干个，且滚筒转盘13之间的横杆11与加强筋12等距设置形成网格状。

作为本发明的一种技术优化方案，所述收集盒底板81底部还设有第二滤网，第二滤网用于对下水道底部的淤泥进行过滤；所述第一齿板812上设置有盲孔，盲孔的底部设置有螺纹，盲孔内安装有依次连接的活塞和气动伸缩杆，所述气动伸缩杆通过电磁阀与气源相连接，气动伸缩杆为单活塞双作用气缸，可快速进行相应，有利于将淤泥喷射出去，气动伸缩杆通过螺纹连接在盲孔的底部。工作时，气动伸缩杆推动活塞运动，使淤泥进入盲孔中，当第一齿板812运动到收集盒底板位置时，气动伸缩杆推动活塞将淤泥喷射到第二滤网，第二滤网将淤泥中的水过滤掉，从而实现淤泥的清理。

本发明在使用时，首先，将滚筒转盘13横贯在下水道中，将第二转轴9旋转连接到下水道的两侧壁，同时在下水道的顶部设置滑槽与滑块5滑动连接，并将滑槽连接到下水道口，便于收集盒8的取出，在使用时，下水道的水流动通过对挡板101的推力带动打捞机构10旋转，打捞机构10在旋转的同时通过第二齿板102将下水道内部的垃圾进行打捞，随着打捞机构10的旋转进行提升，提升到收集盒8时，收集盒8底板81的第一齿板812与打捞机构10的第二齿板102相互错开，将垃圾截流，同时穿过底板81实现循环打捞，截流在第一齿板812的垃圾在滚轮3的旋转下通过毛刷7将垃圾箱收集盒8内部输送，使垃圾在倾斜的收集盒8内部，在重力与毛刷7的推力下到达收集盒8的内部。本发明可实现下水道内部垃圾的循环打捞，效率高，经济环保。

本发明也可以通过传动机构将第二转轴9和第一转轴2连接在一起，从而提高滚筒转盘13的旋转速度，从而提高打捞效率。传动机构可以为链传动或者皮带传动。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
