一种城市道路收集雨水装置及其方法与流程

本发明涉及海绵城市道路雨水收集领域，特别涉及一种城市道路收集雨水装置及其方法。

背景技术：

由于城市化的迅速发展，道路、建筑群等不透面积的扩大。一方面雨水不能再入渗地下补充地下水，加上地下水的严重超采，使的城市周围的水环境和生态环境恶化；另一方面大雨时，径流迅速汇集造成地面积水和城市局部洪灾。城市水紧缺，水环境恶化、生态环境破坏和城市暴雨洪水等问题日益突出。在城市建设中，注意发展雨水收集和利用工程，把原来被排走雨水留下来利用，既增加了水资源，也是节约自来水的好措施。同时，通过雨水收集利用的广泛开展，由于雨水被留住或回渗地下，减少了排水量，减轻了城市洪水灾害威胁，因此，地下水得以回补，水环境得以改善，生态环境得以修复。可以说，雨水收集是城市水资源可持续利用的重要措施之一。传统的储水池一般由大型钢制水箱或钢筋混泥土构成，其体积巨大，运输困难、施工缓慢、安装时需要调用大型机械，易老化且破损难以修复。传统的雨水管理模式经常会造成城市洪灾、雨水径流污染、雨水资源大量流失、生态环境破坏等主要问题，因此市场上迫切需要一种节能环保的新型雨水收集系统。

技术实现要素：

发明目的：本发明的目的是为了解决现有技术中的不足，提供一种可在现场进行组装，无需大型机械，安全快捷，大大缩短工期，环保、使用寿命长的城市道路收集雨水装置及其方法。

技术方案：本发明所述的一种城市道路收集雨水装置，包括依次连接的雨水收集汇总模块、截污分流装置、雨水弃流过滤装置、净水蓄水池、一体化紫外线消毒设备；

雨水收集汇总模块包括若干个任意拼接的pp雨水收集模块以及与pp雨水收集模块连通的进出雨水管和雨水井；每个pp雨水收集模块包括筒状管和分别设置于筒状管上下部位的上网板和下网板，上网板和下网板的孔隙率均大于94%；

截污分流装置的两端分别设有进水端和出水端，截污分流装置内设有手提式截污挂篮，手提式截污挂篮上的出水端一侧设有格栅精度为2mm的不锈钢格栅网；

雨水弃流过滤装置的一端设有雨水进水口且与截污分流装置的出水端连通，雨水进水口上安装有流量调节阀，雨水弃流过滤装置的另一端设有净水出水口，雨水弃流过滤装置的底部设有污水出水口，雨水弃流过滤装置内安装有水平的0.4mm不锈钢过滤网；

净水蓄水池与净水出水口连通，净水蓄水池内安装有一体化紫外线消毒设备。

进一步的，pp雨水收集模块的耐温范围为-40℃-130℃，承重范围为40t/㎡-65t/㎡。

进一步的，雨水进水口底部与污水出水口底部的落差在30cm以上。

进一步的，筒状管为两端粗依次向中间变细的结构。

本发明还公开了一种城市道路收集雨水装置的安装方法，包括以下步骤：

a、首先在需要收集雨水的地方施工挖坑，并用沙石铺垫找平；

b、然后铺设防水复合膜，使其与坑平整对齐；

c、将若干个pp雨水收集模块放置于防水复合膜上，可根据现场情况拼接成任意高度形状；

d、在pp雨水收集模块的预留位置安装雨水井和进出雨水管；

e、将防水复合膜与pp雨水收集模块粘接或者焊接牢固然后用干净的河沙回填，则雨水收集汇总模块铺设完成；

f、最后依次安装截污分流装置、雨水弃流过滤装置、净水蓄水池、一体化紫外线消毒设备，使净水蓄水池出来的水能进行回收再利用。

本发明还公开了一种城市道路收集雨水装置的使用方法，包括以下步骤：

a、雨水经pp雨水收集模块收集后通过进出雨水管进入雨水井，然后通过截污分流装置的进水端；

b、通过截污分流装置的手提式截污挂篮，过滤大部分污染物，使沉淀物都落入挂篮内；

c、经格栅精度为2mm的不锈钢格栅网截污之后，再通过出水端流入雨水弃流过滤装置的雨水进水口，进行二次精细过滤，并通过污水出水口将污水排出；

d、调节雨水进水口处的流量调节阀来控制水流流速；

e、最后将得到的净水在净水蓄水池内通过一体化紫外线消毒设备消毒后将水回收再利用。

有益效果：

1、本发明设计灵活，用在大、小面积花园、草坪可根据现场情况任意拼装，可任意拆卸，运到现场在进行组装，无需大型机械，安全快捷，大大缩短工期。

2、本发明的pp雨水收集模块由pp环保材料制成，绿色环保。材料经久耐用，耐老化、高温、低温、能适应各种恶劣环境。深埋地下不破坏整个生态环境，维护简单，且可回收再利用；由于净水蓄水池建在地下，黑暗、凉爽、处于氧饱和状态，连细菌也不易滋生。

3、本发明承载能力强，环保、使用寿命长。

附图说明

图1为本发明的工艺流程框图；

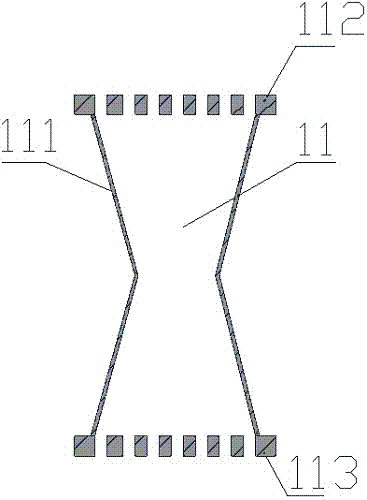

图2为本发明的pp雨水收集模块剖面结构示意图；

图3为本发明的截污分流装置结构示意图。

附图标号：1、雨水收集汇总模块，11、pp雨水收集模块，111、筒状管，112、上网板，113、下网板，12、进出雨水管，13、雨水井，2、截污分流装置，21、进水端，22、出水端，23、手提式截污挂篮，24、不锈钢格栅网，3、雨水弃流过滤装置，4、净水蓄水池，5、一体化紫外线消毒设备。

具体实施方式

以下由特定的具体实施例说明本发明的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本发明的其他优点及功效。

如图1-3所示，一种城市道路收集雨水装置，包括依次连接的雨水收集汇总模块1、截污分流装置2、雨水弃流过滤装置3、净水蓄水池4、一体化紫外线消毒设备5。

雨水收集汇总模块1包括若干个任意拼接的pp雨水收集模块11以及与pp雨水收集模块11连通的进出雨水管12和雨水井13。每个pp雨水收集模块11包括筒状管111和分别设置于筒状管111上下部位的上网板112和下网板113，上网板112和下网板113的孔隙率均大于94%。

截污分流装置2的两端分别设有进水端21和出水端22，截污分流装置2内设有手提式截污挂篮23，手提式截污挂篮23上的出水端22一侧设有格栅精度为2mm的不锈钢格栅网24。

雨水弃流过滤装置3的一端设有雨水进水口且与截污分流装置2的出水端22连通，雨水进水口上安装有流量调节阀，雨水弃流过滤装置3的另一端设有净水出水口，雨水弃流过滤装置的底部设有污水出水口，雨水弃流过滤装置内安装有水平的0.4mm不锈钢过滤网。

净水蓄水池4与净水出水口连通，净水蓄水池4内安装有一体化紫外线消毒设备5。

作为对本技术方案的进一步优化，pp雨水收集模块11的耐温范围为-40℃-130℃，承重范围为40t/㎡-65t/㎡。雨水进水口底部与污水出水口底部的落差在30cm以上。筒状管111为两端粗依次向中间变细的结构。

本发明还公开了一种城市道路收集雨水装置的安装方法，包括以下步骤：

a、首先在需要收集雨水的地方施工挖坑，并用沙石铺垫找平；

b、然后铺设防水复合膜，使其与坑平整对齐；

c、将若干个pp雨水收集模块11放置于防水复合膜上，可根据现场情况拼接成任意高度形状；

d、在pp雨水收集模块11的预留位置安装雨水井13和进出雨水管12；

e、将防水复合膜与pp雨水收集模块11粘接或者焊接牢固然后用干净的河沙回填，则雨水收集汇总模块1铺设完成；

f、最后依次安装截污分流装置2、雨水弃流过滤装置3、净水蓄水池4、一体化紫外线消毒设备5，使净水蓄水池4出来的水能进行回收再利用。

本发明还公开了一种城市道路收集雨水装置的使用方法，包括以下步骤：

a、雨水经pp雨水收集模块11收集后通过进出雨水管12进入雨水井13，然后通过截污分流装置2的进水端21；

b、通过截污分流装置2的手提式截污挂篮23，过滤大部分污染物，使沉淀物都落入挂篮内；

c、经格栅精度为2mm的不锈钢格栅网24截污之后，再通过出水端22流入雨水弃流过滤装置3的雨水进水口，进行二次精细过滤，并通过污水出水口将污水排出；

d、调节雨水进水口处的流量调节阀来控制水流流速；

e、最后将得到的净水在净水蓄水池4内通过一体化紫外线消毒设备5消毒后将水回收再利用。

本发明设计灵活，用在大、小面积花园、草坪可根据现场情况任意拼装，可任意拆卸，运到现场在进行组装，无需大型机械，安全快捷，大大缩短工期。pp雨水收集模块11由pp环保材料制成，绿色环保。材料经久耐用，耐老化、高温、低温、能适应各种恶劣环境。深埋地下不破坏整个生态环境，维护简单，且可回收再利用；由于净水蓄水池4建在地下，黑暗、凉爽、处于氧饱和状态，连细菌也不易滋生。本发明承载能力强，环保、使用寿命长。

上述具体实施方式，仅为说明本发明的技术构思和结构特征，目的在于让熟悉此项技术的相关人士能够据以实施，但以上内容并不限制本发明的保护范围，凡是依据本发明的精神实质所作的任何等效变化或修饰，均应落入本发明的保护范围之内。
