一种道路排水沟清理装置的制作方法

本实用新型涉及排水沟清理设备技术领域，具体为一种道路排水沟清理装置。

背景技术：

道路的排水沟一般在长时间使用后，一般内部会积累大量的树叶以及残渣，在雨季时候，需要大量的排水，如若排水沟不及时清理，将会严重导致排水不及时，导致路面积水，影响道路的正常行驶，同时在排水沟的清理过程中一般采用人工清理以及清理设备简陋，导致清理进度缓慢和清理难度大等问题。

技术实现要素：

本实用新型的目的在于提供一种道路排水沟清理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种道路排水沟清理装置，包括废料槽、第一操作柄、第二操作柄和插销，所述废料槽的顶端安装有第一操作柄，所述第一操作柄的内部依次安装有搅拌电机和蓄电池，所述搅拌电机通过导线与蓄电池电连接，所述搅拌电机通过齿轮减速器和搅拌轴与搅拌轮啮合连接，所述第二操作柄的顶部设有操作按钮，所述操作按钮通过导线分别与搅拌电机和蓄电池电连接，所述第二操作柄的底部焊接有限位杆，废料槽的一端焊接有进料口，所述进料口上安装有照明灯，所述照明灯通过导线与蓄电池电连接，所述废料槽的另一端通过第一搭扣与承载网上的第二搭扣卡口连接。

优选的，所述第一操作柄上设有对称分布的固定槽。

优选的，所述第二操作柄的两端焊接有对称分布的控制柄。

优选的，所述限位杆上均匀设有限位槽，所述插销插接在限位槽和固定槽中。

优选的，所述限位杆的距离等于第一操作柄的直径距离。

与现有技术相比，本实用新型的有益效果是：本实用新型，采用搅拌电机为搅拌轮提供动力，能够有效的对排水沟进行搅拌以及搅浑，便于废料槽进行移动和打捞废料，能够根据排水沟的深度，调节第一操作柄的长度，能够更好的进行打捞和清理工作，结构简单，设计新颖，具有良好的市场推广价值。

附图说明

图1为本实用新型的结构图；

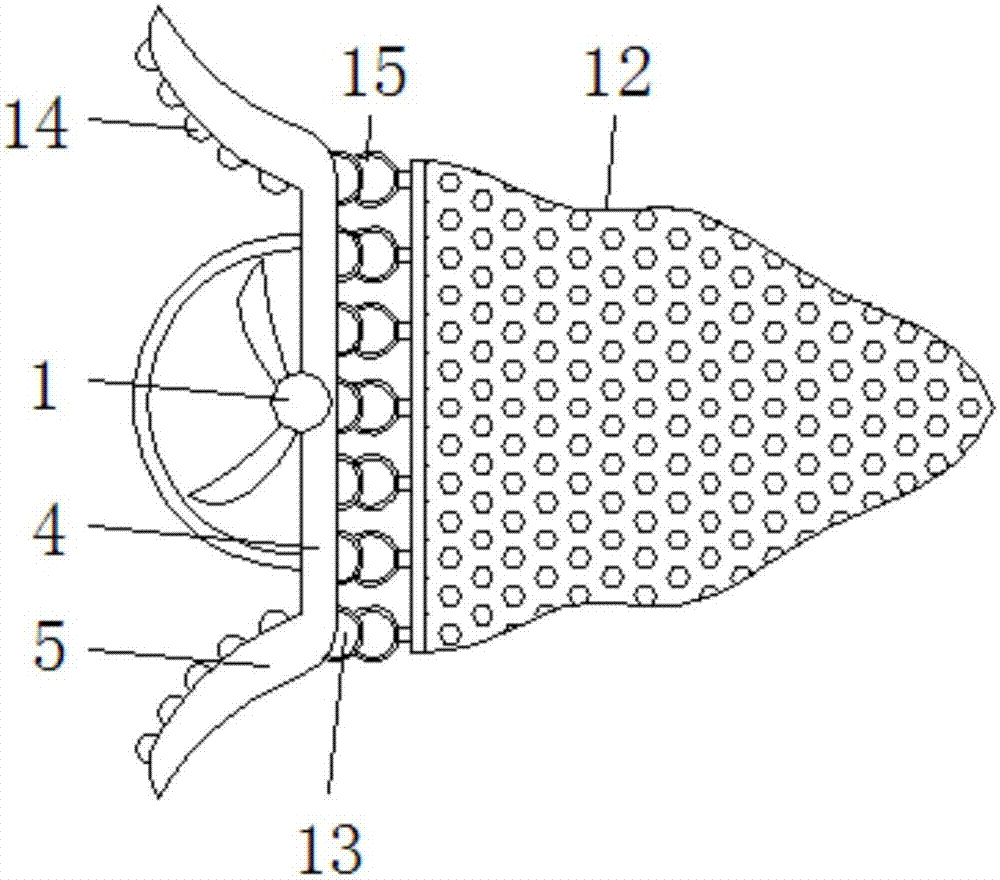

图2为本实用新型的局部俯视图；

图3为本实用新型的第二操作柄局部放大图；

图4为本实用新型的废料槽的槽口放大图。

图中：1-搅拌轮；2-齿轮减速器；3-搅拌轴；4-废料槽；5-进料口；6-搅拌电机；7-蓄电池；8-第一操作柄；9-限位杆；10-第二操作柄；11-固定槽；12-承载网；13-第一搭扣；14-照明灯；15-第二搭扣；16-控制柄；17-操作按钮；18-限位槽；19-插销。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种道路排水沟清理装置，包括废料槽4、第一操作柄8、第二操作柄10和插销19，废料槽4的顶端安装有第一操作柄8，第一操作柄8的内部依次安装有搅拌电机6和蓄电池7，能够为设备运行提供动力和电力，搅拌电机6通过导线与蓄电池7电连接，搅拌电机6通过齿轮减速器2和搅拌轴3与搅拌轮1啮合连接，能够快速的将排水沟内部的废物搅拌和搅浑，便于打捞和清洗，第二操作柄10的顶部设有操作按钮17，操作按钮17通过导线分别与搅拌电机6和蓄电池7电连接，第二操作柄10的底部焊接有限位杆9，废料槽4的一端焊接有进料口5，进料口5上安装有照明灯14，照明灯14通过导线与蓄电池7电连接，能够控制设备的运行和停止，更快速方便的进行清理工作，废料槽4的另一端通过第一搭扣13与承载网12上的第二搭扣15卡口连接，将清理的废物存储在承载网12的内部。

第一操作柄8上设有对称分布的固定槽11，便于调节长度，更好的进行清理工作，第二操作柄10的两端焊接有对称分布的控制柄16，能够控制好设备，进行全面的打捞清理工作，限位杆9上均匀设有限位槽18，插销19插接在限位槽18和固定槽11中，调节第一操作柄8的长度，更快速有效的进行清理工作，限位杆9的距离等于第一操作柄8的直径距离，提高密封性，保证在清理工作时的紧密性。

具体使用方式：本实用新型，工作人员根据排水沟的深度，通过将插销19插接在限位杆9上的限位槽18中，达到调节第一操作柄8长度的目的，便于更好的进行清理工作，通过操作按钮17控制照明灯14和搅拌电机6进行工作，搅拌轮1对排水沟内部的淤泥和废物进行搅拌，通过进料口5进料，通过废料槽4存储在承载网12的内部，配合照明灯14照明便于夜间工作以及黑暗的情况下使用，能够有效的提高工作效率，加快工作进度。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
