一种提升运动兴趣的塑胶跑道的制作方法

文档序号:12419373阅读:270来源:国知局
一种提升运动兴趣的塑胶跑道的制作方法与工艺

本发明属于塑胶跑道领域。



背景技术:

现有塑胶跑道功能比较单一。现有运动机能激发的方式比较单一。现有伴奏方法比较老套。现有让运动者(比如学生、幼儿)快乐游戏的塑胶跑道几乎没有。所以,本发明创造名称也可以修改为:一种可以快乐游戏的塑胶跑道,或者:一种带有伴奏的塑胶跑道,或者:一种激发运动能力的塑胶跑道,或者:一种提升运动兴趣的塑胶跑道。



技术实现要素:

为了克服现有技术的不足,本发明提出:

1,一种塑胶跑道,包括塑胶跑道本体,其特征是:塑胶跑道设有至少一个形变区,形变区在受到向下压力后能够在竖直方向发生形变,并且压力撤去后,形变区回弹复位,形变区下方设有伴奏发音装置,所述伴奏发音装置,包括固定板,固定板水平设置,固定板开设有压杆孔,压杆穿过压杆孔,压杆为杆状,压杆受到形变区向下施加的压力能够向下运动并在撤去压力后回弹复位,在固定板下方,压杆的下端,设有联动装置,联动装置带动打击球敲击发音部件以产生伴奏音,所述发音部件包括永磁体,还包括发音球,发音球外表面为圆球形,发音球内部有空腔,发音球壁厚为不均匀壁厚,发音球内部还固定连接一个永磁体,且发音球和永磁体这两者所构成的整体其质心位于发音球外表所在圆球的球心;

还包括装球壳体,装球壳体为上部设有开口的球壳形;装球壳体外表面固定连接多个用于产生磁场的电磁体;

发音球放置于装球壳体的球壳内;

装球壳体内表面所属圆球形直径为R1,发音球外表面圆球形直径为R2,R1比R2大;

装球壳体内表面和发音球外表面之间填充有液体。

2,如上述1所述的一种塑胶跑道,其特征是:所述压杆上端还设有压杆盖,在压杆盖和固定板之间,还设有用于让压杆回弹复位的弹簧,弹簧上端对压杆盖施加向上的弹力,弹簧下端对固定板施加向下的弹力。

3,如上述1所述的一种塑胶跑道,其特征是:压杆盖位于形变区下方,且形变区向下形变时形变区能够对压杆盖施加向下的压力。

4,如上述1所述的一种塑胶跑道,其特征是:还包括用于改变每个电磁体磁极以及控制每个电磁体磁场强弱的控制器。

5,如上述4所述的一种塑胶跑道,其特征是:还设有用于控制所有控制器的服务器。

6,如上述1所述的一种塑胶跑道,其特征是:所述形变区的数量是3个以上。

7,如上述1所述的一种塑胶跑道,其特征是:所述R1比R2大0.1-3mm;

8,如上述1所述的一种塑胶跑道,其特征是:发音球由铜或者硬质塑料制成。

9,如上述1所述的一种塑胶跑道,其特征是:所述液体是煤油或者水银或者水或者汽油或者酒精。

10,如上述1所述的一种塑胶跑道,其特征是:发音球顶部露出装球壳体的开口。

11,如上述1所述的一种塑胶跑道,其特征是:发音球壁厚为渐变厚度。

12,如上述1所述的一种塑胶跑道,其特征是:发音球设有壁厚最厚的一点,该点轴对称位置为壁厚最薄点。

13,如上述1所述的一种塑胶跑道,其特征是:电磁体的数量是3个。

14,如上述13所述的一种塑胶跑道,其特征是:3个电磁体的磁极都指向发音球外壁所在圆球的球心,且3个电磁体中任意两个间距都相同。

15,如上述1所述的一种塑胶跑道,其特征是:所述联动装置是这样的:压杆下端铰连接第一连杆的一端,第一连杆的另一端铰连接第二连杆的一端,第二连杆的另一端和转盘固定连接以使转盘和第二连杆同步转动,转盘为圆形,转盘旋转的轴心是转盘的圆心,转盘边缘设有凸出转盘的打击球。

16,如上述15所述的一种塑胶跑道,其特征是:压杆上下往复运动一次,转盘旋转一圈。

17,如上述1所述的一种塑胶跑道,其特征是:所述联动装置是这样的:固定板下方,压杆的一端,设有齿条,压杆向下且仅向下运动时,齿条带动第一棘轮转动,第一棘轮设有与第一棘轮同轴转动的同轴杆,同轴杆和转盘固定连接,同轴杆和转盘连接位置是转盘的圆心,转盘为圆形,转盘旋转的轴心是转盘的圆心,转盘边缘设有凸出转盘的打击球。

18,如上述17所述的一种塑胶跑道,其特征是:压杆上下往复运动一次,转盘旋转一圈。

19,如上述1所述的一种塑胶跑道,其特征是:所述打击球的结构是这样的:打击球设有打击球座,打击球座内部设有腔体,打击球座一端和转盘固定连接,打击球座另一端设有开口,开口处设有限位板;

打击球杆一端伸入到打击球座腔体内,在打击球杆伸入到打击球座腔体的那一端,打击球杆设有打击帽,打击帽和打击球杆固定连接,并且打击球座内部的腔体设有处于压缩状态的第二弹簧,第二弹簧一端顶住打击帽,第二弹簧另一端顶住打击球座,第二弹簧用于给打击杆施加让打击杆弹出的弹力,限位板用于防止打击帽从打击球座脱出;

打击球杆另一端伸出打击球座的开口,打击球杆伸出打击座的那一端固定连接打击球盖,打击球盖为设有开口的壳状,打击座处于打击球盖的壳内。

20,一种打击球,包括打击球座,其特征是:打击球座内部设有腔体,打击球座一端和转盘固定连接,打击球座另一端设有开口,开口处设有限位板;

打击球杆一端伸入到打击球座腔体内,在打击球杆伸入到打击球座腔体的那一端,打击球杆设有打击帽,打击帽和打击球杆固定连接,并且打击球座内部的腔体设有处于压缩状态的第二弹簧,第二弹簧一端顶住打击帽,第二弹簧另一端顶住打击球座,第二弹簧用于给打击杆施加让打击杆弹出的弹力,限位板用于防止打击帽从打击球座脱出;

打击球杆另一端伸出打击球座的开口,打击球杆伸出打击座的那一端固定连接打击球盖,打击球盖为设有开口的壳状,打击座处于打击球盖的壳内。

本发明结构简单,跑步或者游戏的时候发出伴奏声,可以激发运动潜能。

附图说明

图1为本发明局部结构示意图。

图2为本发明局部结构示意图。

图3为本发明结构示意图。

图4为本发明局部结构示意图。

图5为本发明局部结构示意图。

图6为本发明局部结构示意图。

图7为本发明结构示意图。

图8为本发明局部结构示意图。

图9为本发明局部结构示意图。

图10为本发明局部结构示意图。

图11为本发明局部结构示意图。

图12为本发明局部结构示意图。

图13为本发明局部结构示意图。

图14为本发明局部结构示意图。

图中:1-发音球,11-永磁体,3-装球壳体,31-电磁体,32-液体,4-固定板,5-压杆,51-压杆盖,52-第一弹簧,6-转盘,61-打击球,81-第一连杆,82-第二连杆,9-齿条,91-第一棘轮,92-同轴杆,611-打击球座,612-限位板,613-打击球壳,614-打击球杆,6141-打击帽,615-第二弹簧,14-塑胶跑道本体,15-形变区,16-形变位置标记。

具体实施方式

为了容易让读者看懂本发明说明书,本说明书采用倒叙的方式讲解本发明:先讲解部件,然后讲解整体。

参见附图1、2、3。图中:伴奏发音装置的发音部件,包括永磁体11,永磁体11最好用条形磁体,进一步的:还包括发音球1(参见图1),发音球1外表面为圆球形,发音球1内部有空腔,发音球1壁厚为不均匀壁厚,不均匀壁厚,就意味着敲击不同部位发音球1会发出不同的音。发音球1内部还固定连接一个永磁体11,且发音球1和永磁体11这两者所构成的整体其质心位于发音球1外表所在圆球的球心,这样的设计便于发音球1旋转,易于控制发音球1的位置,并且在敲击发音球1的时候,发音球1不容易发生混乱的运动,发出的音很纯正,如果在敲击的时候,发音球1运动混乱或者发生较明显的晃荡,发音球1发出的音还伴随难以掌握和控制的摩擦音,这对打击乐来说是不希望发生的事情,现有乐器尚未有借助质心控制发音质量的;进一步的:永磁体11的质心和发音球1的质心不重合。

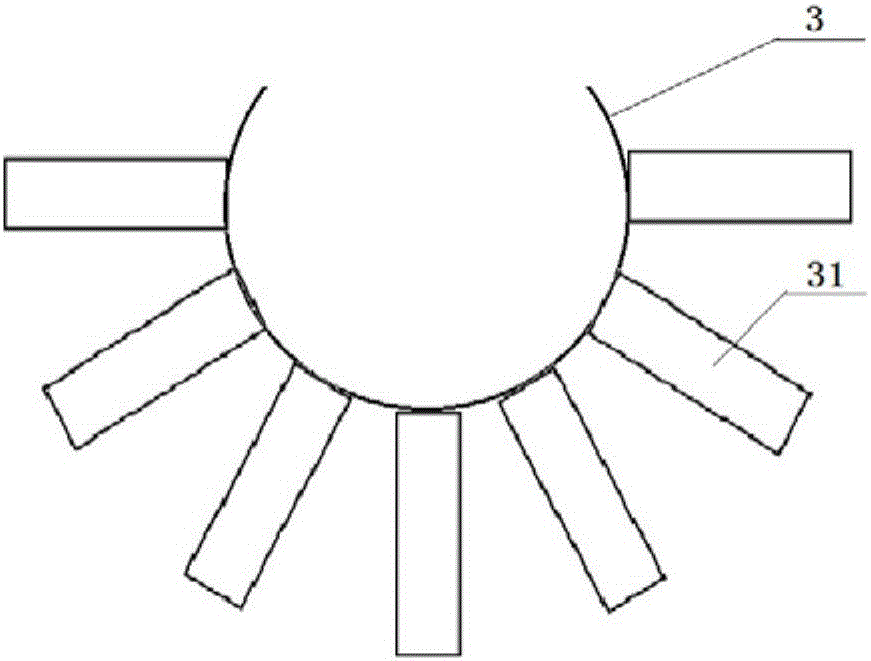

参见图2,还包括装球壳体3,装球壳体3为上部设有开口的球壳形;装球壳体3外表面固定连接多个用于产生磁场的电磁体31;用电磁体31产生磁场属于现有技术。电磁体31可以是电磁铁。

参见图3,发音球1放置于装球壳体3的球壳内;

装球壳体3内表面所属圆球形直径为R1,发音球1外表面圆球形直径为R2,R1比R2大;

装球壳体3内表面和发音球1外表面之间填充有液体32。为什么要有液体32,因为电磁体31磁场改变以后,发音球1的位置要发生变化,为了让发音球1可以以更快的频率发出连续的音节,需要有液体32充于装球壳体3内表面和发音球1外表面之间。也就是说液体32这个技术特征达到的技术效果是能让本装置发出更好的连续的音节。例如:发音球1悬浮在液体32中,或者说发音球1加永磁体11这个整体的平均密度等于液体32的密度,或者:发音球1加永磁体11这个整体的平均密度小于液体32的密度。所谓平均密度是指发音球1加永磁体11的质量除以发音球1所占据的体积。当然,发音球1是密闭的,不能让液体32流入的。

进一步的:R1比R2大0.1-3mm,比如大0.2mm,或者大0.3mm,或者大0.5mm,或者大1mm,或者大2mm,或者大2.5mm,或者大1.5mm。

进一步的:发音球1由铜或者硬质塑料制成,实际材料可以用伴奏所需要的音质灵活选取。

进一步的:所述液体32是煤油或者水银或者水或者汽油或者酒精。

进一步的:发音球1顶部露出装球壳体3的开口。露出就容易被敲击到,不露出也可以敲击到。

进一步的:还包括用于改变每个电磁体31磁极以及控制每个电磁体31磁场强弱的控制器。控制器可以只让一个电磁体31产生磁场,也可以让两个以上的电磁体31产生磁场,有了磁场,就可以控制发音球1旋转到需要的位置,并且很快位于平衡位置并处于平衡状态,因为有液体32存在,所以,发音球1可以更容易处于平衡状态。

进一步的:发音球1壁厚为渐变厚度。这样的技术特征更容易控制发音球1的位置。如果薄厚不是渐变,而是突变,或者凹凸不平,那么,找到发音球1合适的旋转位置就很麻烦。发音球1壁厚为渐变厚度的技术效果还包括:可以很容易的让发音球1和永磁体11的质心位于球心,这样的数学计算是容易的;即使发音球1没有旋转到非常准确的位置,发出的音偏差不会太大,从而提高了音质的准确性,例如厚度为2mm的点和其周围厚度2.1mm的点发出的音相差不是很大。

进一步的:发音球1设有壁厚最厚的一点,该点轴对称位置为壁厚最薄点。

如图11、12所示,进一步的:电磁体31的数量是3个。理论上,3个就可以实现本发明所需要的发音球1旋转。但是,3个电磁体31的时候,电磁体31需要更大的功率,更大的电流。

进一步的:3个电磁体31的磁极都指向发音球1外壁所在圆球的球心,且3个电磁体31中任意两个间距都相同。这样更容易让控制器控制发音球1的位置,设计控制器的操控过程也变的简单很多。

使用方法,或者说发音方法,或者说伴奏方法,或者说本发明的原理如下:

把发音球1表面划分为N个区域,n1区域发音为f1,n2区域发音为f2,n3区域发音为f3,如此类推。如果需要让发音球1发出f1音,控制器控制电磁体31产生磁场,永磁体11受到力的作用带动发音球1旋转,让n1区域位于被敲击位置,然后,敲击n1区域,发音球1就发出f1音;接着比如:如果接下来要发f3音,那控制器就控制电磁体31,让发音球1旋转到n3区域位于被敲击区域。如此如此就可以连续发音。于是,原本一个只能发音的物体(实际上几乎所有的物体都可以发音),变成了可以伴奏的物体。需要注意的是,发音和伴奏是截然不同的两种效果。我们家家都有碗,用筷子敲碗可以发音,但是,我们惊叹于敲击碗而发出伴奏的乐手。这种量的变化,起到了质变的飞跃。打击球61打击的方向优选方式是施加力的方向通过发音球1球心的方向。

用控制器控制电磁体31,属于现有技术,现在人类可以控制几万公里的卫星,调整卫星的姿态,足以证明人类对常规控制参数的控制能力已经非常先进。如果要说用控制器控制电磁体31继而让发音球1旋转属于本领域普通技术人员不清楚的控制技术,这就是对人类技术的不了解,是缺乏基本科学素养的表现。

伴奏发音装置,包括固定板4,其特征是:固定板4水平设置,固定杆相对于地面是位置不变的。固定板4开设有压杆孔,压杆穿过压杆孔,压杆为杆状,压杆受到压力能够向下运动,并在撤去压力后回弹复位;在固定板4下方,压杆的下端,设有联动装置,联动装置带动打击球61敲击发音部件以产生伴奏音,所述发音部件包括永磁体11,还包括发音球1,发音球1外表面为圆球形,发音球1内部有空腔,发音球1壁厚为不均匀壁厚,发音球1内部还固定连接一个永磁体11,且发音球1和永磁体11这两者所构成的整体其质心位于发音球1外表所在圆球的球心;

还包括装球壳体3,装球壳体3为上部设有开口的球壳形;装球壳体3外表面固定连接多个用于产生磁场的电磁体31;

发音球1放置于装球壳体3的球壳内;

装球壳体3内表面所属圆球形直径为R1,发音球1外表面圆球形直径为R2,R1比R2大;

装球壳体3内表面和发音球1外表面之间填充有液体32,还包括用于改变每个电磁体31磁极以及控制每个电磁体31磁场强弱的控制器。

参见附图4:

伴奏发音装置,其特征是:还包括:压杆上端设有的压杆盖,在压杆盖和固定板4之间,还设有用于让压杆回弹复位的第一弹簧52,第一弹簧52上端对压杆盖施加向上的弹力,第一弹簧52下端对固定板4施加向下的弹力。

参见图5:

伴奏发音装置,其特征是:所述联动装置是这样的:压杆下端铰连接第一连杆81的一端,第一连杆81的另一端铰连接第二连杆82的一端,第二连杆82的另一端和转盘6固定连接以使转盘6和第二连杆82同步转动,转盘6为圆形,转盘6旋转的轴心是转盘6的圆心,转盘6边缘设有凸出转盘6的打击球61。

伴奏发音装置,其特征是:压杆上下往复运动一次,转盘6旋转一圈。这样的技术特征带来的技术效果是:发出的音是一声,而不是两声。否则,压杆向下运动敲一下,压杆向上回弹复位又敲一下。

附图6是图3和图5构建成的本发明。

参见附图7:

伴奏发音装置,其特征是:所述联动装置是这样的:固定板4下方,压杆的一端,设有齿条9,齿条9带动第一棘轮91转动,第一棘轮91设有与第一棘轮91同轴转动的同轴杆92,同轴杆92和转盘6固定连接,同轴杆92和转盘6连接位置是转盘6的圆心,转盘6为圆形,转盘6旋转的轴心是转盘6的圆心,转盘6边缘设有凸出转盘6的打击球61,压杆向下且仅向下运动时,转盘6发生转动。

转盘6旋转平面和转盘6转动的轴线垂直。

为了看清楚附图,参见图8,是8是图7局部放大图。图9是图8的俯视图。

第一棘轮91:第一棘轮91只能单方向产生驱动力,比如自行车后轮的齿轮,脚踏板旋转的时候,自行车后轮的齿轮带动车轮转动,脚踏板反方向旋转的时候,自行车后轮的车轮不带动车轮转动。本发明的第一棘轮91在齿条9向下运动的时候,带动转盘6发生转动,齿条9向上运动的时候,转盘6不转动。这样的技术特征带来的技术效果是:发出的音是一声,而不是两声。否则,压杆向下运动敲一下,压杆向上回弹复位又敲一下。

伴奏发音装置,其特征是:压杆上下往复运动一次,转盘6旋转一圈。

参见附图10:

伴奏发音装置,其特征是:所述打击球61的结构是这样的:打击球61设有打击球座611,打击球座611内部设有腔体,打击球座611一端和转盘6固定连接,打击球座611另一端设有开口,开口处设有限位板612;

打击球杆614一端伸入到打击球座611腔体内,在打击球杆614伸入到打击球座611腔体的那一端,打击球杆614设有打击帽6141,打击帽6141和打击球杆614固定连接,并且打击球座611内部的腔体设有处于压缩状态的第二弹簧615,第二弹簧615一端顶住打击帽6141,第二弹簧615另一端顶住打击球座611,第二弹簧615用于给打击杆施加让打击杆弹出的弹力,限位板612用于防止打击帽6141从打击球座611脱出;

打击球杆614另一端伸出打击球座611的开口,打击球杆614伸出打击座的那一端固定连接打击球盖613,打击球盖613为设有开口的壳状,打击座处于打击球盖613的壳内。

这样结构的打击球61可以方便的打击发音球1。打击球盖613用于打击发音球1。

一种伴奏发音方法,所述方法应用于一种伴奏发音装置,所述伴奏发音装置,包括固定板4,固定板4水平设置,固定板4开设有压杆孔,压杆穿过压杆孔,压杆为杆状,压杆受到压力能够向下运动,并在撤去压力后回弹复位,在固定板4下方,压杆的下端,设有联动装置,联动装置带动打击球61敲击发音部件以产生伴奏音,所述发音部件包括永磁体11,还包括发音球1,发音球1外表面为圆球形,发音球1内部有空腔,发音球1壁厚为不均匀壁厚,发音球1内部还固定连接一个永磁体11,且发音球1和永磁体11这两者所构成的整体其质心位于发音球1外表所在圆球的球心;

还包括装球壳体3,装球壳体3为上部设有开口的球壳形;装球壳体3外表面固定连接多个用于产生磁场的电磁体31;

发音球1放置于装球壳体3的球壳内;

装球壳体3内表面所属圆球形直径为R1,发音球1外表面圆球形直径为R2,R1比R2大;

装球壳体3内表面和发音球1外表面之间填充有液体32,还包括用于改变每个电磁体31磁极以及控制每个电磁体31磁场强弱的控制器,

所述方法包括以下步骤:

第一步,控制器控制电磁体31,使电磁体31产生磁场,

第二步,永磁体11因受到电磁体31所产生的磁场作用从而使永磁体11带动发音球1旋转,直至发音球1达到平衡位置,

第三步,给压杆施加压力,压杆向下运动,进而带动联动装置,联动装置带动打击球61敲击发音部件以产生伴奏音。

进一步的:所述方法包括还以下步骤:重复第一步到第三步。

进一步的:控制器预存有控制电磁体31磁极变化、磁场强弱变化的信息。把发音球1表面划分为N个区域,n1区域被敲击后发音为f1,n2区域被敲击后发音为f2,n3区域被敲击后发音为f3,如此类推。如果需要让发音球1发出f1音,控制器控制电磁体31产生磁场,永磁体11受到力的作用带动发音球1旋转,让n1区域位于被敲击位置,然后,敲击n1区域,发音球1就发出f1音;接着比如:如果接下来要发f3音,那控制器就控制电磁体31,让发音球1旋转到n3区域位于被敲击区域。如此如此连续敲击就可以连续发音。比如一首歌,先发出f3,然后f2,然后f5,然后f7,然后f1,然后f2,然后f2,那么,把这些信息存储到控制器,控制器就按照设定的时间顺序控制相应的电磁体31从而让发音球1旋转到指定的位置。

操作者事先要知晓发音球1旋转的频率,或者说要知晓控制器改变发音位置的时间间隔,否则,操作者让打击球61敲击发音球1的时候,发出的音就不对了。

参见附图13:

本发明还可以多个结合到一起使用,图13仅仅绘制了一部分,绘图略去了下方的部件。

一种伴奏发音系统,其特征是:多个伴奏发音装置组合使用。

也就是说,最好设有让多个控制器配合工作的服务器,服务器功能不同于本发明所描述的控制器。举例说明服务器的工作方法:

多个相同的伴奏发音装置组合使用,把每个发音球1表面划分为N个区域,n1区域被敲击后发音为f1,n2区域被敲击后发音为f2,n3区域被敲击后发音为f3,如此类推。现在需要发出连续的伴奏音:先发出f1,然后发出f2,然后发出f3,如何实现呢?这样实现的:服务器给每个伴奏发音装置发出指令,让:第一个伴奏发音装置的控制器让发音球1旋转到n1区域被敲击位置,等待被敲击,第二个伴奏发音装置的控制器让发音球1旋转到n2区域被敲击的位置,等待被敲击,第三个伴奏发音装置的控制器让发音球1旋转到n3区域被敲击的位置,等待被敲击。然后,操作者只要依序按下压杆,就可以依序发出f1、f2、f3的音,从而形成连续的伴奏音。当然,操作者依序按下压杆的时间间隔不能太长,否则听起来各个音不连续。

也就是说,服务器用于给每个伴奏发音装置的控制器发出指令,让每个伴奏发音装置的控制器知道该让发音球1位于何位置。也可以说服务器是用于控制每个伴奏发音装置的控制器,这种控制,既包含发音球1的位置信息(或者说是所发音的信息,或者说电磁铁的磁场信息),又包含不同伴奏发音装置先后的顺序,还可以包含不同伴奏发音装置调整发音球1位置的时间。

一种伴奏方法,所述方法应用于一种伴奏发音系统,所述伴奏发音系统设有多个伴奏发音装置,所述伴奏发音装置,包括固定板4,固定板4水平设置,固定板4开设有压杆孔,压杆穿过压杆孔,压杆为杆状,压杆受到压力能够向下运动,并在撤去压力后回弹复位,在固定板4下方,压杆的下端,设有联动装置,联动装置带动打击球61敲击发音部件以产生伴奏音,所述发音部件包括永磁体11,还包括发音球1,发音球1外表面为圆球形,发音球1内部有空腔,发音球1壁厚为不均匀壁厚,发音球1内部还固定连接一个永磁体11,且发音球1和永磁体11这两者所构成的整体其质心位于发音球1外表所在圆球的球心;

还包括装球壳体3,装球壳体3为上部设有开口的球壳形;装球壳体3外表面固定连接多个用于产生磁场的电磁体31;

发音球1放置于装球壳体3的球壳内;

装球壳体3内表面所属圆球形直径为R1,发音球1外表面圆球形直径为R2,R1比R2大;

装球壳体3内表面和发音球1外表面之间填充有液体32,还包括用于改变每个电磁体31磁极以及控制每个电磁体31磁场强弱的控制器,

所述方法包括以下步骤:

第一步,控制器控制电磁体31,使电磁体31产生磁场,

第二步,永磁体11因受到电磁体31所产生的磁场作用从而使永磁体11带动发音球1旋转,直至发音球1达到平衡位置,

第三步,给压杆施加压力,压杆向下运动,进而带动联动装置,联动装置带动打击球61敲击发音部件以产生伴奏音,

第四步,重复第一步到第三步。

参见附图14,为了绘图简单,仅仅绘制了上方部分,本领域技术人员看了本说明书和附图,应当理解省略的部分。

一种塑胶跑道,包括塑胶跑道本体14,其特征是:塑胶跑道设有至少一个形变区,形变区在受到向下压力后能够在竖直方向发生形变,并且压力撤去后,形变区回弹复位。

设置一个这样的形变区属于现有技术,比如设置一个薄的橡胶层就可以实现本发明所述的形变区,优选的:橡胶层的厚度为2cm。

形变区下方设有伴奏发音装置,所述伴奏发音装置,包括固定板,固定板水平设置,固定板开设有压杆孔,压杆穿过压杆孔,压杆为杆状,压杆受到形变区向下施加的压力能够向下运动并在撤去压力后回弹复位,在固定板下方,压杆的下端,设有联动装置,联动装置带动打击球敲击发音部件以产生伴奏音,所述发音部件包括永磁体,还包括发音球,发音球外表面为圆球形,发音球内部有空腔,发音球壁厚为不均匀壁厚,发音球内部还固定连接一个永磁体,且发音球和永磁体这两者所构成的整体其质心位于发音球外表所在圆球的球心;

还包括装球壳体,装球壳体为上部设有开口的球壳形;装球壳体外表面固定连接多个用于产生磁场的电磁体;

发音球放置于装球壳体的球壳内;

装球壳体内表面所属圆球形直径为R1,发音球外表面圆球形直径为R2,R1比R2大;

装球壳体内表面和发音球外表面之间填充有液体。

2,如上述1所述的一种塑胶跑道,其特征是:所述压杆上端还设有压杆盖,在压杆盖和固定板之间,还设有用于让压杆回弹复位的弹簧,弹簧上端对压杆盖施加向上的弹力,弹簧下端对固定板施加向下的弹力。

3,如上述1所述的一种塑胶跑道,其特征是:压杆盖位于形变区下方,且形变区向下形变时形变区能够对压杆盖施加向下的压力。

4,如上述1所述的一种塑胶跑道,其特征是:还包括用于改变每个电磁体磁极以及控制每个电磁体磁场强弱的控制器。

前面已经谈到:“服务器给每个伴奏发音装置发出指令,让:第一个伴奏发音装置的控制器让发音球1旋转到n1区域被敲击位置,等待被敲击,第二个伴奏发音装置的控制器让发音球1旋转到n2区域被敲击的位置,等待被敲击,第三个伴奏发音装置的控制器让发音球1旋转到n3区域被敲击的位置,等待被敲击。然后,操作者只要依序按下压杆,就可以依序发出f1、f2、f3的音,从而形成连续的伴奏音。”踩下形变区15,形变区向下形变,压迫压杆,继而发出伴奏音,运动者依序踩下形变区,就形成了连续的伴奏音。

设置形变区属于现有技术。

进一步的:形变区15表面设有形变位置标记16,游戏者或者运动者看到形变位置标记更容易找准确位置。踩在形变区,形变区向下形变,从而让伴奏发音装置发声。

本领域技术人员应当知晓:如果需要让发出的声音强度大一些,可以在塑胶跑道开设传音孔,以便让发音球发出的声响能更好的传到塑胶跑道上方。

一种可以快乐游戏的塑胶跑道,本发明所述的塑胶跑道,适宜运动者快乐游戏,踩在上面发生声音,很快乐,因为很快乐,所以也激发运动能力,并且提升运动兴趣。

优选方式是:形变区设置的径迹和塑胶跑道本体的铺设径迹一致。这样就可以沿着塑胶跑道跑,同时踩踏形变区,同时发出伴奏的声音,真的好有趣啊。

还可以这样:塑胶跑道设有一个形变区。这样的好处在于不要服务器了。运动者可以在这一个形变区蹦啊蹦的。也就是说:

1,一种塑胶跑道,包括塑胶跑道本体,其特征是:塑胶跑道设有一个形变区,形变区在受到向下压力后能够在竖直方向发生形变,并且压力撤去后,形变区回弹复位,形变区下方设有伴奏发音装置。

本发明结构简单,可以用于游戏者或者运动者可以激发运动兴趣。
