一种加脂器用弹簧磨削手动夹持装置的制作方法

本实用新型属于加脂器配件加工设备领域，尤其涉及一种加脂器用弹簧磨削手动夹持装置。

背景技术：

随着现在的生活水平的不断提升，对于社会生产的制造水平要求也越来越高，于是为了提升机械设备的生产水平，在设备使用过程中，会选择使用弹簧结构来调整机械在使用时的力度掌控，特别对于加脂器设备在使用时，由于润滑脂的添加量直接影响轴承机器转轴的运转状况，所以弹簧控制添加润滑脂的量也要求更加精细。

在现在的螺旋压缩弹簧生产的过程中，为了保证螺旋压缩弹簧的垂直度，并使两支承圈的端面与其他零件保持接触，减少挠曲和保证主机(或零、部件)的特性。螺旋压缩弹簧的两端面一般均要进行磨削加工。但在加工螺旋压缩弹簧时，由于弹簧具有的不规则螺旋状结构在进行磨削时，会发生偏移，导致磨削的效果不理想。

技术实现要素：

本实用新型的目的在于提供一种加脂器用弹簧磨削手动夹持装置，能够有效实现对弹簧磨削时，进行夹持稳定操作。

本实用新型是这样实现的：

一种加脂器用弹簧磨削手动夹持装置，包括夹持器、内芯，所述的内芯为衬板、和包裹在衬板外侧的泡沫缓冲垫层组成，所述的内芯分为左、右两个相互对称的结构，并在左、右内芯之间设置复位弹簧，所述的夹持器分为左、右两个夹持器，内芯设置在左、右两个夹持器中间位置，左、右内芯与左、右夹持器之间预留的空隙用于放置待加工削磨的弹簧件本体。

优选地，所述的复位弹簧与左、右内芯相互可拆卸连接。

优选地，所述的内芯与夹持器均匀半弧形结构。

优选地，所述的夹持器的由外层的衬板和设置在内层的泡沫缓冲垫层组成。

优选地，所述的左、右夹持器的外侧设置有手持把手。

技术效果

本实用新型提供的一种加脂器用弹簧磨削手动夹持装置，通过装置上设计的内芯结构，通过复位弹簧能有效实现装置的杜宇不同尺寸大小的待加工弹簧件，再通过手动操作，将左、右夹持器与内芯之间的待加工弹簧件进行挤压固定，整个装置设计合理，操作便捷，有效实现了装置对待加工弹簧件磨削时，进行夹持稳定操作。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1本实用新型实施例的整体结构示意图；

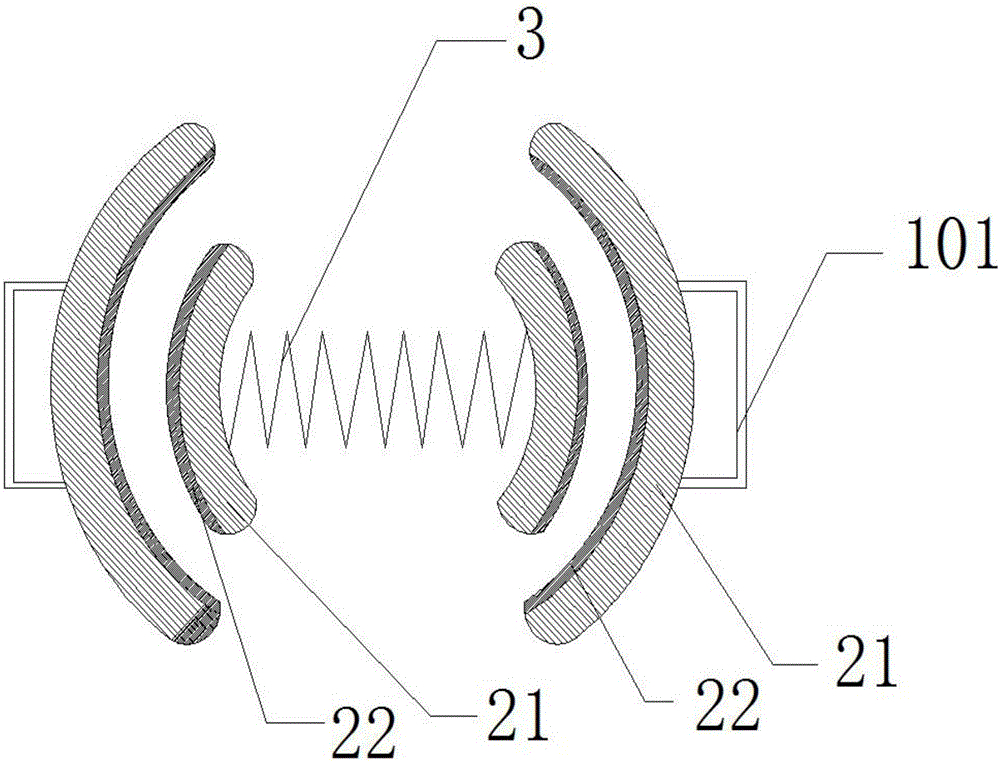

图2本实用新型实施例的侧面结构示意图；

图中：1、夹持器；2、内芯；3、复位弹簧；4、弹簧件本体；21、衬板；22、泡沫缓冲垫层。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

下面结合附图及具体实施例对本实用新型的应用原理作进一步描述。

如图1所示，本实施例提供一种加脂器用弹簧磨削手动夹持装置，包括夹持器1、内芯2，内芯2为衬板21、和包裹在衬板21外侧的泡沫缓冲垫层22组成，内芯2分为左、右两个相互对称的结构，并在左、右内芯2之间设置复位弹簧3，夹持器1分为左、右两个夹持器1，内芯2设置在左、右两个夹持器1中间位置，左、右内芯2与左、右夹持器1之间预留的空隙用于放置待加工削磨的弹簧件本体4，通过将弹簧件本体4中心的镂空将内芯2塞入，由于内芯2内设置有复位弹簧3可适用于不同直径大小的弹簧件本体4，更有效的夹持。

复位弹簧3与左、右内芯2相互可拆卸连接，可方便进行安装更换。

内芯2与夹持器1均匀半弧形结构，更加适用弹簧件本体4的放入。

夹持器1的由外层的衬板21和设置在内层的泡沫缓冲垫层22组成。

左、右夹持器1的外侧设置有手持把手101，便于手动操作，将放置的弹簧件本体4进行夹持，再进行削磨操作。

整个装置操作便捷，可被进一步推广应用。
