一种压路机的制作方法

文档序号:12057506阅读:299来源:国知局
一种压路机的制作方法与工艺

本发明属于道路工程机械设备领域,具体涉及一种压路机。



背景技术:

压路机在工程机械中属于道路设备的范畴,广泛用于高等级公路、铁路、机场跑道、大坝、体育场等大型工程项目的填方压实作业,可以碾压沙性、半粘性及粘性土壤、路基稳定土及沥青混凝土路面层。在碾压沥青混凝土路面时,由于沥青有粘附性,因此需要对钢轮洒水使钢轮上形成水膜,防止沥青混凝土粘附在钢轮上,造成碾压时因粘附料使路面不平整。但是现有的技术不能根据压路机的行驶速度变量出水,只能通过人为调节出水量,显得十分不便。



技术实现要素:

针对现有技术中的不足,本发明提供一种压路机,该压路机可以根据其行驶的速度自动调节水箱的出水量。

本发明通过以下技术方案实现。一种压路机,包括压路机主体、钢轮和向所述钢轮喷水的水箱,所述水箱上设有出水口,所述出水口的下方设有堵住该出水口的滑板,所述滑板上设有出水孔和滑槽,所述滑槽内设有固定在所述压路机主体上的定位块,所述定位块的一侧与滑槽的内壁通过弹性件连接,所述滑板的端部设有风帆。

作为上述技术方案的进一步优化,所述风帆的顶部设有风帆套。

与现有技术相比,本发明利用风帆在行驶时受到的空气阻力带动滑板移动,使得出水口和出水孔连通,实现水箱内的水通过出水口和出水孔流到钢轮上;同时本发明中的风帆因压路机的行驶速度的变化而受到不同的空气阻力,使得滑板的移动距离发生变化,进而实现水箱的变量出水,十分方便。

附图说明

图1是本发明的结构示意图。

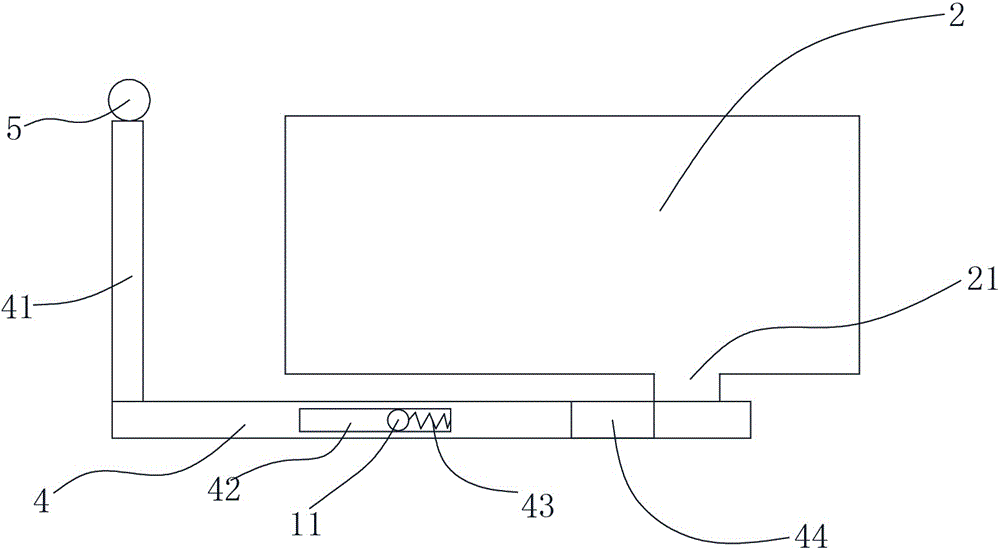

图2是本发明局部结构示意图。

图3是本发明局部的另一种结构示意图。

图4是本发明中滑板的俯视图。

具体实施方式

下面结合附图与具体实施方式,对本发明作进一步描述。如图1至图4所示,一种压路机,包括压路机主体1、钢轮3和向所述钢轮3喷水的水箱2,所述水箱2上设有出水口21,所述出水口21的下方设有堵住该出水口21的滑板4,所述滑板4上设有出水孔44,所述出水孔44与出水口21的大小相应,所述滑板4的两侧各设有一条滑槽42,所述滑槽42内设有固定在所述压路机主体1上的定位块11,所述定位块11呈圆柱状,所述定位块11的一侧与滑槽42的内壁通过弹性件43(如弹簧)连接,所述滑板4的端部设有风帆41。

上述技术方案中,所述风帆41的顶部设有风帆套5,在风帆41不使用时用风帆套5将风帆41套住,延长风帆41的使用寿命。

本发明的工作原理如下,预先将风帆41展开,在压路机行驶时,风帆41受到空气阻力带动滑板4朝着水箱2方向移动一段距离,这一过程中固定块11与滑槽42内壁之间的弹性件43被拉伸,使得滑板4上的出水孔44与水箱2的出水口21连通,水箱2内的水通过出水口21和出水孔44流到钢轮3的表面上。同时,若压路机行驶速度加快,风帆41受到的空气阻力发生变大,风帆41向水箱2方向的移动距离变长,这时水箱2的出水口21与滑板4上的出水孔44的连通部位变得更宽,水箱2内通过出水口21和出水孔44的水流量变大;若压路机行驶速度减缓,风帆41受到的空气阻力发生变小,风帆41向水箱2方向的移动距离变短,这时水箱2的出水口21与滑板4上的出水孔44的连通部位变得更窄,水箱2内通过出水口21和出水孔44的水流量变小。当压路机停止工作时,风帆41不再受到空气阻力,在弹性件43的作用下滑板4回到起始位置堵住出水口21。

本发明利用风帆在行驶时受到的空气阻力,调节水箱的出水量,根据压路机的行驶速度实现水箱的变量出水,结构简单并且方便。
