新型可移动材料标识牌的制作方法

本实用新型属于组合拼装式领域，具体的说是一种新型可移动材料标识牌。

背景技术：

在现代建筑施工中，为保证现场材料堆放规范整齐以及确保材料合格，施工现场材料标识牌的设立是必不可少的。传统的材料标识牌一种是由模板、方木组合而成，另一种是购买的成品铝合金材质移动材料标识牌，此两种做法主要有以下问题：木质材料标识牌的周转损耗率大、容易变形、移动不方便；购买成品铝合金材料标识牌费用高。

技术实现要素：

为了解决上述为问题，规范施工现场的材料摆放，解决铝合金材料标识牌成本高，木质材料标识牌周转损耗率大，移动不方便等问题，本实用新型设计了一种新型可移动材料标识牌。

本实用新型的具体技术方案为：一种新型可移动材料标识牌，包括底座、方管、材料标识牌，底座为浇注预制在边框内部的混凝土，边框由四个角钢对应焊接形成，所述边框其中一侧角钢内侧朝向边框外侧形成翼板，翼板两端设有安装孔；套管末端设有对应翼板的连接凸缘，连接凸缘与翼板之间通螺栓固连；套管上端向内侧对应伸出有连接槽，所述材料标识牌滑动装配在连接槽内。

1、所述套管包括相互套接的套管A和套管B，所述套管A外壁装配有对应套管B外壁的调节螺栓；边框内腔各角钢之间设有加强筋，所述加强筋预制在混凝土内；翼板上设有对应螺栓的滑槽。

本实用新型的有益效果是：很大程度上规范了现场材料堆放，保证了组装数量，本装置体型小，属于组合拼装式，移动方便，移动过程中不会有任何的损耗发生。

附图说明

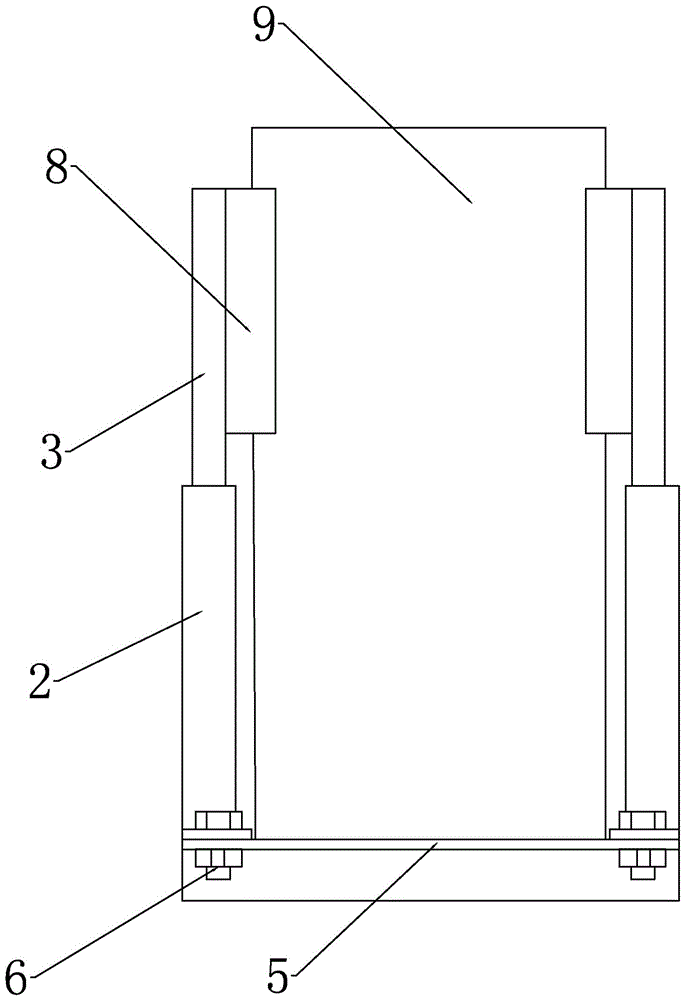

图1为本实用新型主视图；

图2为本实用新型侧视图；

图3为本实用新型材料标识牌安装结构图；

图中1为角钢、2为套管A、3为套管B、4为调节螺栓、5为翼板、6为螺栓、7为混凝土、8为连接槽、9为标识牌、10为加强筋。

具体实施方式

以下结合附图1-3对本实用新型的具体实施方案做出详细的描述：

一种新型可移动材料标识牌，包括底座、方管、材料标识牌，底座为浇注预制在边框内部的混凝土，边框由四个角钢对应焊接形成，所述边框其中一侧角钢内侧朝向边框外侧形成翼板，翼板两端设有安装孔；套管末端设有对应翼板的连接凸缘，连接凸缘与翼板之间通螺栓固连；套管上端向内侧对应伸出有连接槽，所述材料标识牌滑动装配在连接槽内。

所述套管包括相互套接的套管A和套管B，所述套管A外壁装配有对应套管B外壁的调节螺栓；边框内腔各角钢之间设有加强筋，所述加强筋预制在混凝土内；翼板上设有对应螺栓的滑槽。

很大程度上规范了现场材料堆放，保证了组装数量，本装置体型小，属于组合拼装式，移动方便，移动过程中不会有任何的损耗发生。

具体地，为增加基本框架的外表美观，底座喷涂黑黄漆，套管及标识牌刷黄漆。本实用新型制作工程量小，成本低，移动方便，零损耗，很大程度上节约了成本，使施工现场的材料堆放情况一目了然、更加规范化；设置套装的套管，翼板上设有对应螺栓的滑槽，可根据标识牌大小进行高度及宽度调整。
