一种新型码头砖的制作方法

本实用新型涉及新型建材领域，特别涉及新型码头砖。

背景技术：

码头砖用于专门铺设在城市人行道路及码头，具有美化环境路面及地面工程的砖及连锁块等，其表面可以是有面层（料）的或无面层（料）的，本色的或彩色的。码头砖具有色彩自然、质感耐看、坚实抗压、耐酸耐磨、止滑透水等优点。

若码头砖的透水效果不好，其表面易在雨天形成一定积水，目前，多数码头砖在连锁拼接完之后，存在的间隙狭小，不利于渗水，因此其表面易在雨天形成一定积水。

技术实现要素：

本实用新型的目的在于提供一种新型码头砖，采用排水槽来增强渗水性能。

本实用新型的上述目的是通过以下技术方案得以实现的。

一种新型码头砖，包括拼接面和端面，所述拼接面设有向外凸出的排水槽，所述排水槽的长度方向与码头砖的厚度方向一致，所述排水槽的一个端部设于码头砖的厚度中间部位、另一个端部设于码头砖的端面，其中，设于码头砖端面的端部设有锥状引流面。

通过采用上述技术方案，排水槽的设计可将码头砖表面的部分积水引入地表以下，其中，排水槽的长度方向与码头砖的厚度方向一致，可得到端面上最短的排水路径，利于将积水最快地排入地表以下；其中，由于排水槽的端部具有锥状引流面，有助于积水排放。

优选的：与引流面连接的端面周缘设有排水环槽，连接于码头砖端面的端部设有引流槽，引流槽与排水环槽连通。这样，设置的排水环槽，可储纳一定量的水，有利于积水均匀地进入地表以下，并且防止部分积水因排放困难而进入码头砖内部；其中，引流槽与排水环槽连通，利于排水槽直接将水排入排水环槽内。

优选的：所述端面设有向外凸出的凸台，所述凸台的周缘被排水环槽环绕。这样，凸台的设计可增强码头砖结构的防滑性能。

优选的：所述码头砖大体呈长方体，所述码头砖厚度大于码头砖宽度的二分之一，且大于码头砖长度的四分之一。这样，使单个砖块具有足够的强度，以适于码头使用。

附图说明

图1是新型码头砖的立体图一；

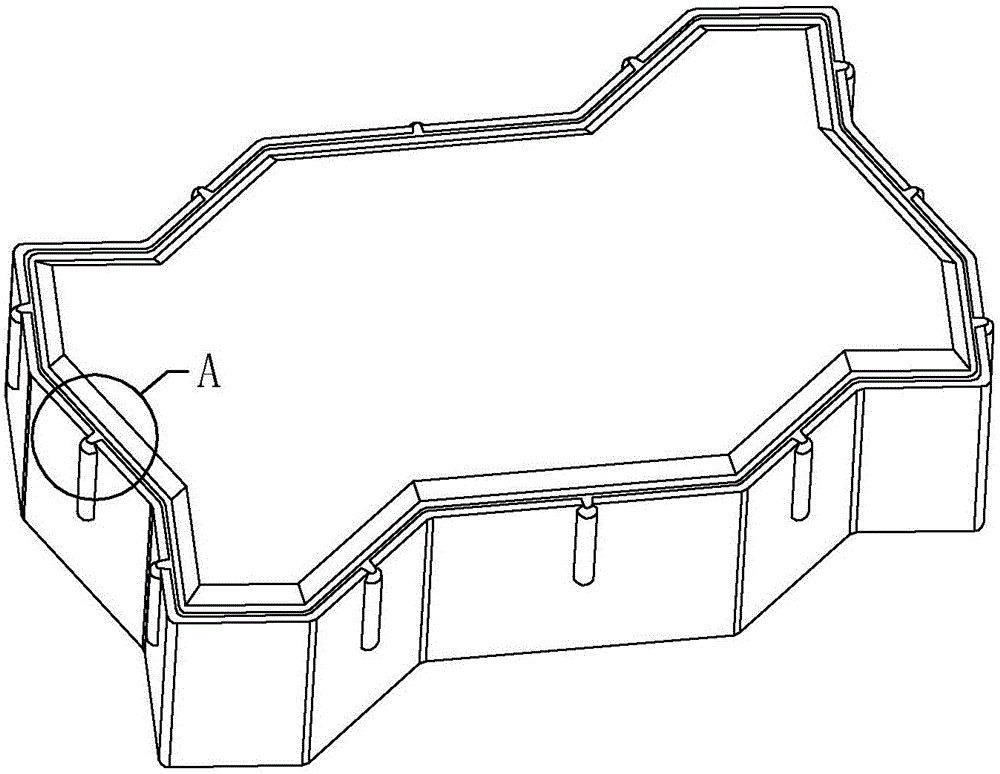

图2是新型码头砖的立体图二；

图3是图2中的A部放大图。

图中，1、拼接面；11、排水槽；111、引流面；112、引流槽；2、端面；21、排水环槽。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

参见图1，一种新型码头砖，包括拼接面1和端面2，拼接面1设有向外凸出的排水槽11，排水槽11的长度方向与码头砖的厚度方向一致，排水槽11的一个端部设于码头砖的厚度中间部位、另一个端部设于码头砖的端面2，其中，设于码头砖端面2的端部设有锥状引流面111。这样，排水槽11的设计可将码头砖表面的部分积水引入地表以下，其中，排水槽11的长度方向与码头砖的厚度方向一致，可得到端面2上最短的排水路径，利于将积水最快地排入地表以下；其中，由于排水槽11的端部具有锥状引流面111，有助于积水排放。

参见图2和图3，与引流面111连接的端面2周缘设有排水环槽21，连接于码头砖端面2的端部设有引流槽112，引流槽112与排水环槽21连通。这样，设置的排水环槽21，可储纳一定量的水，有利于积水均匀地进入地表以下，并且防止部分积水因排放困难而进入码头砖内部；其中，引流槽112与排水环槽21连通，利于排水槽11直接将水排入排水环槽21内。

结合图1和图2，码头砖大体呈长方体，码头砖厚度大于码头砖宽度的二分之一，且大于码头砖长度的四分之一。这样，使单个砖块具有足够的强度，以适于码头使用。码头砖的端面2设有向外凸出的凸台。这样，凸台的设计可增强码头砖结构的防滑性能。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
