一种道路路面结构层施工高度控制装置的制作方法

本实用新型涉及一种道路施工装置，特别是一种道路路面结构层施工高度控制装置。

背景技术：

目前，在道路施工的过程中，尤其是道路路面的结构层施工的时候，需要准确控制结构层的高度，为此，施工人员通常都会在路面的两侧设置支架，支架上放置长条杆，并且使长条杆平行于道路的长度方向，高度与所要修筑的结构层的高度相一致，这样一来，修筑结构层的时候，就可以通过长条杆来控制结构层的高度，但是，由于支架的高度是固定的，不能进行调节，因而每次修筑道路，都需要制作相应高度的支架，操作起来非常不便，且成本较高。

技术实现要素：

本实用新型要解决的问题是：提供一种结构简单、使用方便和具有高度调节功能的道路路面结构层施工高度控制装置。

为了解决上述问题，本实用新型的道路路面结构层施工高度控制装置，包括底座，所述底座上固定有立管，所述立管的顶端固定有一个螺母，所述螺母内插入有一根螺杆，所述螺杆的顶端固定有一个摇把，所述立管的管壁上设有一个长条槽，所述长条槽的长度方向与立管的中轴线相平行，所述螺杆的底部固定有一个挡块，所述挡块上方的螺杆上套接有一个套筒，所述套筒上固定有一根横杆，所述横杆从长条槽中伸出于立管之外，所述横杆平行于水平面，所述横杆内插入有一根伸缩杆，所述横杆和伸缩杆之间设有调节旋钮，所述伸缩杆的末端固定有一个高度控制块，所述高度控制块内设有一个U形槽，所述U形槽平行于水平面。

为了便于将底座的上表面调节至水平，进而将U形槽的底面调节至水平，本实用新型的道路路面结构层施工高度控制装置，所述底座的下方均布有四个调节螺栓，所述底座的上表面上还固定有一个水平仪。

为了便于测量U形槽底面的高度，本实用新型的道路路面结构层施工高度控制装置，所述底座上插入有一个直尺，所述直尺垂直于水平面，所述直尺上设有长度刻度。

本实用新型取得的有益效果是：(1)结构简单；(2)修筑道路的结构层的时候，首先在道路的两侧放置若干个本实用新型的高度控制装置，然后通过水平仪和调节螺栓将底座调整至水平，再摇动摇把，在摇把的带动下，螺纹杆带动套筒、横杆、伸缩杆、高度控制块以及长条杆上下移动，将U形槽底面的高度调至所要修筑的结构层的高度，最后将长条杆放入U形槽中，利用长条杆即可精确控制结构层的高度，操作起来非常简便；(3)横杆内插入有一根伸缩杆，横杆和伸缩杆之间设有调节旋钮，松开调节旋钮，即可调整伸缩杆插入于横杆中的长度，进而调节高度控制块在宽度方向上的位置，以进一步方便修筑道路的结构层；(4)底座上插入有一个直尺，直尺垂直于水平面，直尺上设有长度刻度，因而方便测量U形槽底面的高度。

附图说明

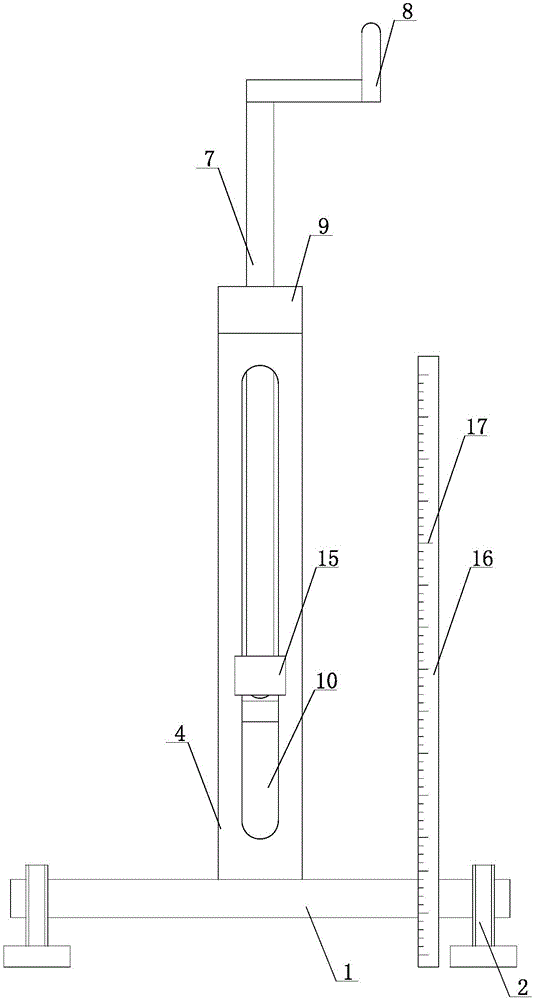

图1是本实用新型的主视图。

图2是本实用新型的右视图。

图中：1、底座，2、调节螺栓，3、水平仪，4、立管，5、挡块，6、套筒，

7、螺杆，8、摇把，9、螺母，10、长条槽，11、横杆，12、调节旋钮，

13、伸缩杆，14、U形槽，15、高度控制块，16、直尺，17、长度刻度。

具体实施方式

如图1和图2所示，本实用新型的道路路面结构层施工高度控制装置，包括底座1，所述底座1上固定有立管4，所述立管4的顶端固定有一个螺母9，所述螺母9内插入有一根螺杆7，所述螺杆7的顶端固定有一个摇把8，所述立管4的管壁上设有一个长条槽10，所述长条槽10的长度方向与立管4的中轴线相平行，所述螺杆7的底部固定有一个挡块5，所述挡块5上方的螺杆7上套接有一个套筒6，所述套筒6上固定有一根横杆11，所述横杆11从长条槽10中伸出于立管4之外，所述横杆11平行于水平面，所述横杆11内插入有一根伸缩杆13，所述横杆11和伸缩杆13之间设有调节旋钮12，所述伸缩杆13的末端固定有一个高度控制块15，所述高度控制块15内设有一个U形槽14，所述U形槽14平行于水平面；所述底座1的下方均布有四个调节螺栓2，所述底座1的上表面上还固定有一个水平仪3；所述底座1上插入有一个直尺16，所述直尺16垂直于水平面，所述直尺16上设有长度刻度17。

本实用新型的道路路面结构层施工高度控制装置，结构简单，修筑道路的结构层的时候，首先在道路的两侧放置若干个本实用新型的高度控制装置，然后通过水平仪3和调节螺栓2将底座1调整至水平，再摇动摇把8，在摇把8的带动下，螺纹杆7带动套筒6、横杆11、伸缩杆13、高度控制块15以及长条杆上下移动，将U形槽14底面的高度调至所要修筑的结构层的高度，最后将长条杆放入U形槽中，利用长条杆即可精确控制结构层的高度，操作起来非常简便。

横杆11内插入有一根伸缩杆13，横杆11和伸缩杆13之间设有调节旋钮12，松开调节旋钮12，即可调整伸缩杆13插入于横杆11中的长度，进而调节高度控制块15在宽度方向上的位置，以进一步方便修筑道路的结构层。

底座1上插入有一个直尺16，直尺16垂直于水平面，直尺16上设有长度刻度17，因而方便测量U形槽14底面的高度。
