用于路边石清洗机上的滚刷工作装置的制作方法

本发明属于城市道路清洁、环保设备技术领域，适用用于路边石清洗设备，具体涉及用于路边石清洗机上的滚刷工作装置。

背景技术：

在早期的城市路面环卫工作中，路边石的清冼多采用人工擦洗方式，劳动强度大且存在安全隐患，给环卫工人增添了很多负担。

近年来，城市环卫多采用扫路车替代人工擦洗的方式对路边石进行清洗，但这存在诸多不足：①对路边石的侧面及侧面与路面形成的直角处清洗不彻底；②对路边石的上平面不能进行清理；③由于扫路车为扫路专用车辆，每次作业都需进行喷淋除尘，浪费大量宝贵的水资源，而且冬季由于结冰等问题，无法进行作业。

路边石清洗装置(ZL 2014103102261)的发明很好的解决了上述问题，但是，在路边石清洗装置实际工作过程中还是发现存在问题：由于相邻路边石水平面高低不平，侧面也基本不在同一平面，另外，用于清洗的水平滚刷和侧滚刷由于长时间使用造成刷毛磨损，这就需要在竖直方向和水平方向上调整刷毛与清洗平面之间的工作距离，以保证滚刷工作装置清洗工作正常进行。但是，驾驶员在驾驶装有路边石清洗装置的清洗车工作时，由于路况的原因，车辆难免出现不沿直线行驶或有特殊情况下向左或向右移动，如出现这种情况就很难使路边石清洗装置对路边石进行有效的清洗，这无疑增加了对驾驶员的操作难度，与本装置的发明初衷(即解放人工劳动力)相悖。

技术实现要素：

针对上述问题，本发明提供了用于路边石清洗机上的滚刷工作装置，实现在不同工况下水平滚刷和侧滚刷与路边石之间始终处于最佳清洗距离，以达到良好的清洗效果，结合说明书附图，本发明的技术方案如下：

用于路边石清洗机上的滚刷工作装置，由水平连接支架总成、水平滚刷装置、水平滚刷调整机构、侧滚刷装置和侧滚刷调整机构组成，所述水平滚刷装置和侧滚刷装置分别位于水平连接支架总成两端，所述水平滚刷调整机构位于水平滚刷装置外侧，侧滚刷调整机构位于侧滚刷装置外侧，所述水平滚刷调整机构和侧滚刷调整机构分别安装在水平连接支架总成两端的上盖板上；

所述水平滚刷调整机构通过丝杠螺母结构调整水平滚刷的水平轴向位置，并通过带滑槽和定位槽的螺杆和与之匹配的螺母调整水平滚刷的竖直方向位置；

所述侧滚刷调整机构通过丝杠螺母结构调整侧滚刷的水平轴向位置，并通过链条与卡板相配合调整侧滚刷的竖直方向位置。

用于路边石清洗机上的滚刷工作装置，其中，水平连接支架总成由滚刷工作装置前、后两端的圆弧梁1、位于滚刷工作装置一侧的侧滚刷护罩抽吸总成5、位于侧滚刷护罩抽吸总成5外侧的侧调整支架立板9、上连接梁18、位于滚刷工作装置另一侧的水平调整支架立板20以及连接于上连接梁18外侧的调整支架链条卡板28焊接而成；

所述圆弧梁1的侧面设有侧向护板27和立板31，在圆弧梁1上方设有上盖板26。

用于路边石清洗机上的滚刷工作装置，其中，所述水平滚刷装置由水平滚刷总成3、水平滚刷护罩抽吸总成2、水平滚刷马达25以及水平滚刷总成3的水平滚刷连接板32组成；

水平滚刷调整机构由水平滚刷垂直调整螺杆19、水平滚刷垂直调整螺母33、水平调整支架弯板22、水平调整螺母23、水平滚刷水平调整螺杆21和水平调整支架立板20组成；

水平滚刷水平调整螺杆21两端通过水平调整支架立板20支撑安装在前端的上盖板26上；

所述水平调整支架弯板22一端固连水平调整螺母23，另一端与水平滚刷连接板32固连；

水平滚刷垂直调整螺母33固连在水平调整支架弯板22中部，在水平滚刷水平调整螺杆21的驱动下带动水平滚刷总成沿轴向运动；

所述水平滚刷垂直调整螺杆两端均为自由端，其下端可与上盖板26接触连接；

水平滚刷垂直调整螺杆19的外表面设有等距离的环形限位槽和沿轴向的滑槽，垂直调整螺母33与水平滚刷垂直调整螺杆19相匹配带动水平滚刷总成上、下滑动并定位。

用于路边石清洗机上的滚刷工作装置，其中，水平滚刷总成3固定在水平滚刷护罩抽吸总成2内，水平滚刷连接板32固定连接在水平滚刷护罩抽吸总成2上，在水平滚刷护罩抽吸总成2的前、后侧面安装一对水平滚刷辅轮4。

用于路边石清洗机上的滚刷工作装置，其中，所述侧滚刷装置由侧滚刷总成6、侧滚刷连接板17以及侧滚刷马达24装配组成；

所述侧滚刷调整机构由侧滚刷调整螺杆10、侧调整支架水平板12、侧调整螺母29、侧调整支架后连接轴13、侧调整支架弯板14、侧调整支架前连接轴15、侧滚刷连接板17、侧调整支架链条16以及侧调整支架链条卡板28组成；

所述侧滚刷调整螺杆10通过一对侧调整支架立板9支撑安装在后侧的上盖板26上；

所述侧调整支架前连接轴15与侧调整支架后连接轴13分别平行设置在侧滚刷调整螺杆10前、后侧，并通过侧滚刷连接板17固定连接；

所述侧调整支架后连接轴13通过侧调整支架水平板12与侧调整螺母29固定连接；

所述侧调整螺母29在侧滚刷调整螺杆10的驱动下带动侧滚刷总成6轴向运动；

所述侧调整支架链条16一端与侧调整支架前连接轴15固定连接，另一端定位于侧调整支架链条卡板28的卡槽内，通过调整侧调整支架链条16的长短带动侧滚刷总成6上、下运动。

用于路边石清洗机上的滚刷工作装置，其中，在侧滚刷调整螺杆10的一端安装有侧调整锁紧装置11，侧滚刷调整螺杆10旋转至合适位置后，通过侧调整锁紧装置11的定位销锁紧侧滚刷调整螺杆10。与现有技术相比，本发明的有益效果在于：

1、本发明最大程度保留了原有路边石清洗装置中水平滚刷装置和侧滚刷装置的基本结构，以实现与原有的水平连接支架总成连接，通过将水平连接支架总成调整至距离路边石相应位置，并调整水平滚刷和侧滚刷于路边石的上平面和侧面的距离，开启水平滚刷和侧滚刷马达驱动转动，即可实现清洗作业。这样的设计避免了对原有装置的大幅度改动，安装即可使用，简单方便，易于推广应用。

2、本发明中水平滚刷工作装置通过水平、竖直两个方向的螺杆设计实现左右、上下两个方向的运动位置调整，如果遇到障碍物，通过水平方向的螺杆还可实现越障。侧滚刷工作装置分别通过水平方向的螺杆和链条的设计实现左右、上下两个方向的运动位置调整，如果遇到障碍物，通过水平方向的螺杆还可实现越障。

3、本发明水平连接支架总成在水平、竖直方向，以及水平滚刷装置在水平方向均通过定位轮实现有效定位，以保证滚刷与路边石表面保持有效定位距离。

4、本发明中水平滚刷护罩抽吸总成和侧滚刷护罩抽吸总成的设计，通过抽吸管分别与抽吸总成的出风口连接，将作业过程中出现的大量灰尘、杂物吸入并存储到密闭的垃圾箱内，以保证清扫过程无灰尘，起到保护环境的作用，并保证最佳清扫状态，达到良好清洗效果。

附图说明

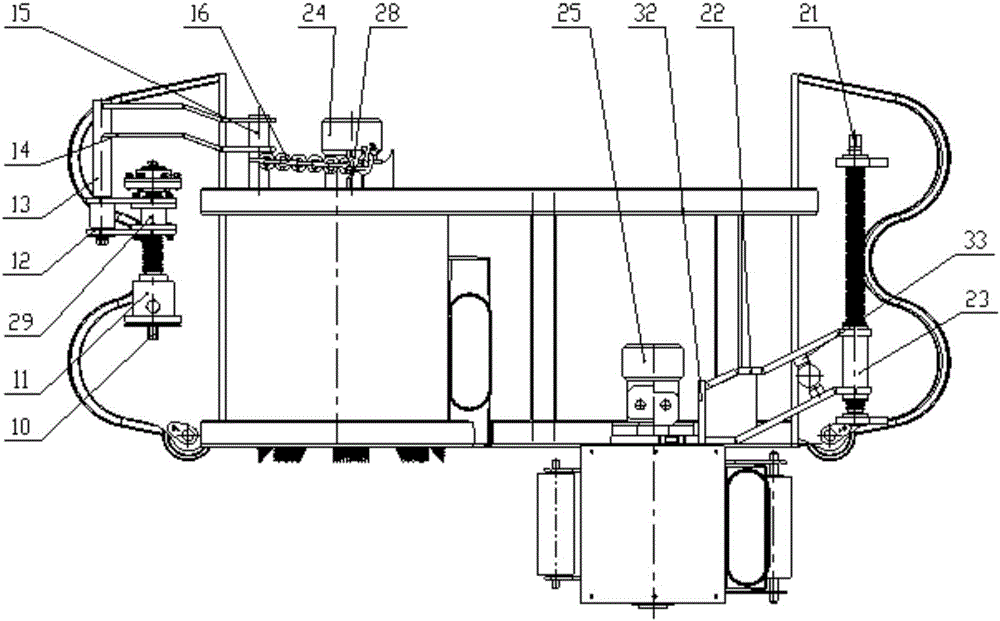

图1为本发明用于路边石清洗机上的滚刷工作装置主视图；

图2为图1俯视图；

图3为图1左视图；

图4为本发明用于路边石清洗机上的滚刷工作装置从上向下看的立体视图；

图5为本发明用于路边石清洗机上的滚刷工作装置从下向上看的立体视图；

图中：

1、圆弧梁， 2、水平滚刷护罩抽吸成， 3、水平滚刷总成，

4、水平滚刷辅轮， 5、侧滚刷护罩抽吸总成， 6、侧滚刷总成，

7、水平连接支架侧定位轮， 8、侧定位轮轴， 9、侧调整支架立板，

10、侧滚刷调整螺杆， 11、侧调整锁紧装置， 12、侧调整支架水平板，

13、侧调整支架后连接轴， 14、侧调整支架弯板， 15、侧调整支架前连接轴，

16、侧调整支架链条， 17、侧滚刷连接板， 18、上连接梁，

19、水平滚刷垂直调整螺杆， 20、水平调整支架立板， 21、水平滚刷水平调整螺杆，

22、水平调整支架弯板， 23、水平调整螺母， 24、侧滚刷马达，

25、水平滚刷马达， 26、上盖板， 27、侧向护板，

28、侧调整支架链条卡板， 29、侧调整螺母， 30、水平定位轮，

31、立板， 32、水平滚刷连接板， 33、垂直调整螺母。

具体实施方式

为了进一步说明本发明的技术方案，结合说明书附图，本发明的具体实施方式如下：

本发明所述的用于路边石清洗机上的滚刷工作装置由五部分组成，分别为：水平连接支架总成、水平滚刷装置、水平滚刷调整机构、侧滚刷装置和侧滚刷调整机构。其中，水平连接支架总成为本发明滚刷工作装置的基底框架；水平滚刷装置和水平滚刷调整机构对应连接后安装在水平连接支架总成的一侧，用于清洗路边石竖直方向的侧面；侧滚刷装置和侧滚刷调整机构对应连接后安装在水平连接支架总成的另一侧，用于清洗路边石水平方向的顶面。本发明的用于路边石清洗机上的滚刷工作装置与已申请的专利“用于路边石清洗机上的工作装置升降摆动连接架装置”(申请号2016102437958)的工作装置升降摆动连接架装置连接，进而与清洗车相连实现路面作业。下面结合说明书附图，对本发明的滚刷工作装置各组成部分做具体介绍。

如图1所示，水平连接支架总成为一焊接件，分别由滚刷工作装置前、后两端的圆弧梁1、位于滚刷工作装置一侧的侧滚刷护罩抽吸总成5、位于侧滚刷护罩抽吸总成5外侧的侧调整支架立板9、上连接梁18、位于滚刷工作装置另一侧的水平调整支架立板20以及连接于上连接梁18外侧的调整支架链条卡板28焊接而成。

如图1所示，在圆弧梁1的外侧边缘处侧向设有侧向护板27，在圆弧梁1上方平行设置有上盖板26，在圆弧梁1的内侧边缘处设有立板31，所属圆弧梁1、上盖板26、侧向护板27以及立板31构成了本发明的滚刷工作装置前、后两端的水平支撑壳体结构。

如图1、图2和图3所示，水平滚刷装置由水平滚刷总成3、水平滚刷护罩抽吸总成2、水平滚刷马达25以及水平滚刷连接板32组成；水平滚刷调整机构由水平滚刷垂直调整螺杆19、水平滚刷垂直调整螺母33、水平调整支架弯板22、水平调整螺母23、水平滚刷水平调整螺杆21和水平调整支架立板20组成。

水平调整支架立板20为一对，固定在水平滚刷装置前端的上盖板26上，所述水平滚刷水平调整螺杆21沿水平滚刷轴向设置，水平滚刷水平调整螺杆21两端支撑安装在所述水平调整支架立板20上。所述水平调整支架弯板22由两个弯板并排设置组成。所述水平调整弯板22的一端焊接水平调整螺母23，所述水平调整弯板22的中部，两个弯板之间焊接水平滚刷垂直调整螺母33，所述水平调整弯板22的另一端与水平滚刷装置的水平滚刷连接板32焊接在一起。所述水平调整螺母23与水平滚刷水平调整螺杆21安装连接，所属水平滚刷垂直调整螺母33与水平滚刷垂直调整螺杆19安装连接。所述水平滚刷垂直调整螺杆两端均为自由端，其下端可与上盖板26接触连接。

水平滚刷总成3固定在水平滚刷护罩抽吸总成2内，水平滚刷马达25与水平滚刷总成3驱动连接，水平滚刷护罩抽吸总成2与水平滚刷连接板32固定连接。在水平滚刷护罩抽吸总成的侧面，通过连接架平行安装一对水平滚刷辅轮4，所述水平滚刷辅轮4的轴向与水平滚刷轴向平行，实现水平滚刷在路边石上表面的平稳有效工作。

如上所述，水平滚刷总成、水平滚刷护罩抽吸总成和水平滚刷调整机构采用刚性联动式设计，其中，水平滚刷水平调整螺杆21与水平调整螺母23组成的类似于丝杠螺母式传动结构，通过水平滚刷水平调整螺杆21的正、反方向旋转，驱动水平调整螺母23带动水平滚刷装置运动，进而调整水平滚刷的轴向(左、右)位置。水平滚刷垂直调整螺杆19的外圆周表面设有等距离的环形限位槽，在水平滚刷垂直调整螺杆19的外表面，沿轴向设有线形滑槽。在垂直调整螺母33的内侧面上开有与水平滚刷垂直调整螺杆19外表面相匹配的槽形结构，垂直调整螺母33可沿水平滚刷垂直调整螺杆19滑动并定位，在垂直调整螺母33的带动下水平滚刷装置可沿竖直方向(上、下)移动并在移动到合适位置后实现准确定位。水平滚刷垂直调整螺杆19的上、下两端均为自由端，其下端可顶靠在上盖板26上表面。在水平滚刷装置作业过程中，如遇到障碍物，水平滚刷装置以水平滚刷水平调整螺杆21为轴转动，从而实现水平滚刷的越障动作。

如图1、图2和图3所示，侧滚刷装置由侧滚刷总成6、侧滚刷连接板17、侧滚刷马达24装配组成；侧滚刷调整机构由侧滚刷调整螺杆10、侧调整锁紧装置11、侧调整支架水平板12、侧调整螺母29、侧调整支架后连接轴13、侧调整支架弯板14、侧调整支架前连接轴15、侧滚刷连接板17、侧调整支架链条16以及侧调整支架链条卡板28连接；

侧滚刷连接板17固定在侧滚刷总成6的尾端，侧滚刷马达24与侧滚刷总成6尾端驱动连接。

在滚刷工作装置后侧的上盖板26上固定安装一对侧调整支架立板9，侧滚刷调整螺杆10沿侧滚刷轴向，支撑安装在侧调整支架立板9上。侧调整支架前连接轴15位于侧滚刷调整螺杆10前侧，并与侧滚刷调整螺杆10平行设置；侧调整支架前连接轴15一端与侧滚刷连接板17焊接，另一端与侧调整支架弯板14焊接，侧调整支架弯板14的另一端焊接在侧调整支架后连接轴13的一端。侧调整支架后连接轴13位于侧滚刷调整螺杆10后侧，并与侧滚刷调整螺杆10平行设置；侧调整支架后连接轴13的另一端与侧调整螺母29通过侧调整支架水平板12固定连接。侧调整螺母29与侧滚刷调整螺杆10配合安装。侧调整支架链条16一端与侧调整支架前连接轴15固定连接，另一端连接在侧调整支架链条卡板28的卡槽内，实现定位。侧调整锁紧装置11安装在侧滚刷调整螺杆10的一端，侧滚刷调整螺杆10旋转至合适位置后，通过侧调整锁紧装置11的定位销将侧滚刷调整螺杆10锁紧。侧滚刷护罩抽吸总成

如上所述，侧滚刷装置和侧滚刷调整机构采用刚性联动式设计，其中，其中，侧滚刷调整螺杆10与侧调整螺母29组成的类似于丝杠螺母式传动结构，通过侧滚刷调整螺杆10的正、反方向旋转，驱动侧调整螺母29带动侧滚刷装置运动，进而调整侧滚刷的轴向(左、右)位置。侧滚刷垂直方向调整是通过侧调整支架链条16的长短并通过侧调整支架链条卡板28的定位来实现。如果遇到障碍物，侧滚刷装置以侧滚刷调整螺杆10为轴转动，从而实现侧滚刷越障动作。

如图1和图2所示，在滚刷工作装置的底部四周设有四个水平定位轮30，水平定位轮30通过螺栓安装在上盖板26的底面，水平定位轮30与路面接触，实现整个滚刷工作装置的水平定位。在滚刷工作装置工作侧(靠近路边石一侧)水平设有两个侧定位轮7，侧定位轮7装配在上盖板26与圆弧梁1之间，侧定位轮7始终与路边石的侧面接触，实现整个滚刷工作装置在工作侧的侧向定位。

如图1所示，侧滚刷护罩抽吸总成5的主体为一半圆筒的壳体，将侧滚刷装置于内侧，下端和侧端露出侧滚刷工作界面，抽吸口位于壳体一侧，开口向上。水平滚刷护罩抽吸总成的主体为一半封闭的壳体，将水平滚刷罩置于内侧，下端露出滚刷工作界面，抽吸口位于壳体一侧，开口向上。在路边石清洁翻新机行进作业过程中，水平滚刷和侧滚刷清扫路边石上水平面和垂直面，此过程势必要出现大量灰尘、杂物，由于该清洗机在设计时采用空气离心机负压结构设计，通过抽吸管分别与水平滚刷护罩抽吸总成出风口和侧滚刷护罩抽吸总成出风口连接，可以将清扫过程中的灰尘、杂物吸入并存储到密闭的垃圾箱内，以保证清扫过程无灰尘，起到保护环境的作用，并保证最佳清扫状态，达到良好清洗效果。
