一种供战地使用的无开角式快速破布医用剪刀的制作方法

本发明属于医疗器械领域，涉及一种医用剪刀，特别涉及到一种供战地使用的无开角式快速破布医用剪刀。

背景技术：

剪刀是切割布、纸、钢板、绳、圆钢等片状或线状物体的双刃工具，两刃交错，可以开合。在医疗领域，剪刀的应用极其广泛。

通常，当患者受伤，需紧急对上衣或裤子进行破布，而使肌肤外露以达到观察和医疗处理的目的时，需要使用剪刀快速准确并安全的进行剪开或划开动作。

通常医生在战地进行医疗工作时，医疗器械极度匮乏，并且工作量极大，紧急情况容易集中爆发。破布操作的重点在于快速、安全而省力，目前剪刀作为最重要破布工具被广泛使用，但常规的剪刀存在以下缺点。首先剪刀的头部尖锐，当遇紧急情况下需快速破布时，容易造成对患者的二次伤害，并且当患者出现抽搐或抖动时，则更加危险。再者剪刀的刀头与手柄的比例会根据具体的适用领域不同而不同，如破布时，需要选用的刀头较长，以求适应不同厚度的布料。最后在破布时，当破开之初，一手拿医用剪刀进行操作，另一手握住破开布的一边，另一边只能自然垂落，由此会造成破布动作不够顺畅或不能成功进行。同时，医用剪刀只有张开一定夹角之后，才能进行剪裁动作，用户在用力时不易稳定操作。

因此，有必要提供改进的技术方案，以克服现有技术当中存在的技术问题。

技术实现要素：

本发明的目的在于，提供一种供战地使用的无开角式快速破布医用剪刀，能够快速省力的进行破布动作，并且不会对患者造成二次伤害。

为了达到上述目的，本发明提供了一种供战地使用的无开角式快速破布医用剪刀，包括剪刀静刃条和剪刀动刃条，所述剪刀静刃条包括剪刀静头部、静部连接轴孔以及剪刀静手持部；所述剪刀动刃条包括剪刀动头部、动部连接轴孔以及剪刀动手持部；一连接轴固定在所述静部连接轴孔和所述动部连接轴孔上，使所述剪刀静刃条与所述剪刀动刃条在所述连接轴处铰接；所述剪刀动刃条包括位于所述剪刀动刃条内侧的第一动刀刃和第二动刀刃，所述第一动刀刃与所述第二动刀刃并列设置；所述剪刀静刃条包括上静刃板和下静刃板，所述上静刃板的内侧设置有上静刃，所述下静刃板的内侧设置有下静刃；所述上静刃板与所述下静刃板间隙设置构成剪刀动刃条容置腔，所述剪刀动刃条容置腔容置所述剪刀动刃条；所述上静刃与所述第一动刀刃配合，所述下静刃与所述第二动刀刃配合；位于所述剪刀动头部上远离动部连接轴孔的一端设置有一外弯延伸体，所述外弯延伸体与所述剪刀动头部形成一夹角，所述夹角为锐角。

当医用剪刀完全扣合时，剪刀动刃条的剪刀动头部置于剪刀动刃条容置腔中。使用剪刀对布料进行剪裁动作时，张开医用剪刀，使剪刀静头部与剪刀动头部形成夹角，此时将布料深入开角之中，用户手持剪刀静手持部与剪刀动手持部扣合医用剪刀，布料通过两道裁剪路径被裁剪为三段，其中两道裁剪路径分别为上静刃与第一动刀刃形成的一路，以及下静刃与第二动刀刃形成的一路。布料被裁成三段的中间一段宽度与剪刀动刃条容置腔宽度相等的布条。当该布条的长度较为合适用户拉住的时候，可以一手提住布条，另一手直接使用医用剪刀对布料进行快速划裁，由于设计了外弯延伸体，因此当医用剪刀呈关合状态时同样可以对布料进行划裁，方便了使用者控制用力角度。同时由于上静刃板与下静刃板不易刮伤患者，从而避免了医用剪刀对患者的二次伤害。

优选地，所述剪刀静头部与所述剪刀静手持部长度比为1:1~2:1，所述剪刀动头部与所述剪刀动手持部长度比为1:1~2:1。进一步优选地，所述剪刀静头部与所述剪刀静手持部长度比为1:1，所述剪刀动头部与所述剪刀动手持部长度比为1:1。同样进一步优选地，所述剪刀静头部与所述剪刀静手持部长度比为1.5:1，所述剪刀动头部与所述剪刀动手持部长度比为1.5:1。还是同样进一步优选地，所述剪刀静头部与所述剪刀静手持部长度比为2:1，所述剪刀动头部与所述剪刀动手持部长度比为2:1。

连接轴安设的位置，直接关系到医用剪刀杠杆作用的大小，剪刀的头部一端相对于手持部一端越长，则用户使用越费力气，但裁剪的则更为舒服，适合裁剪较为轻薄，划开较为容易的布料；当剪刀的头部一端相对于手持部一端越短，则用户使用越省力气，但裁剪的需要更为小心，适合裁剪一些较厚，划开较为困难的布料。可以根据具体的情况需要，选择不同的设计方案。

优选地，位于所述剪刀动手持部上设置有2~4个手指套环。更为优选地，位于所述剪刀动手持部上设置有4个手指套环。设置多个手持套环，用户在使用过程当中，更容易在用力时掌控。

优选地，所述上静刃板与所述下静刃板之间设置有固定连接桥。如此设计，可以保证医用剪刀在长期使用时，不会因用力过大或布料拉扯为导致上静刃板和下静刃板变形或分开间距变化。更为优选地，所述固定连接桥设置于所述上静刃板与所述下静刃板远离连接轴的端部。

优选地，所述夹角度数为15~60°之间。

与现有技术相比，本发明的有益效果在于：破布过程更为快速、省力以及安全，医用剪刀在闭合状态时亦可以进行。

附图说明

图1为本发明的一种供战地使用的无开角式快速破布医用剪刀的正面结构示意图。

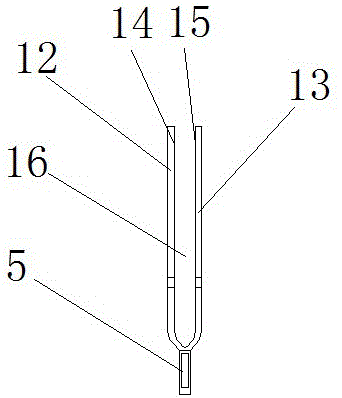

图2为图1中的医用剪刀的剪刀静刃条的侧面结构示意图。

图3为本发明的另一种供战地使用的无开角式快速破布医用剪刀的正面示意图。

图4为图3中的医用剪刀的剪刀静刃条的侧面结构示意图。

图5为剪刀动刃条的侧面结构示意图。

其中：1、剪刀静刃条；2、剪刀动刃条；3、剪刀静头部；4、静部连接轴孔；5、剪刀静手持部；6、剪刀动头部；7、动部连接轴孔；8、剪刀动手持部；9、连接轴；10、第一动刀刃；11、第二动刀刃；12、上静刃板；13、下静刃板；14、上静刃；15、下静刃；16、剪刀动刃条容置腔；17、固定连接桥；18、外弯延伸体；19、夹角。

具体实施方式

为了能够更好的理解本发明，例举以下几种具体的实施方案以供分析与理解，但应明白，本发明并不局限于此，根据提供的实施方案做出的一系列变形与等效替换也应理解为被囊括在本发明的精神内。

实施例1参照图1、图2和图5，本实施例提供了一种供战地使用的无开角式快速破布医用剪刀，包括剪刀静刃条1和剪刀动刃条2，剪刀静刃条1包括剪刀静头部3、静部连接轴孔4以及剪刀静手持部5；剪刀动刃条2包括剪刀动头部6、动部连接轴孔7以及剪刀动手持部8；一连接轴9固定在静部连接轴孔4和动部连接轴孔7上，使剪刀静刃条1与剪刀动刃条2在连接轴9处铰接；剪刀动刃条2包括位于剪刀动刃条2内侧的第一动刀刃10和第二动刀刃11，第一动刀刃10与第二动刀刃11并列设置；剪刀静刃条1包括上静刃板12和下静刃板13，上静刃板12的内侧设置有上静刃14，下静刃板13的内侧设置有下静刃15；上静刃板12与下静刃板13间隙设置构成剪刀动刃条容置腔16，剪刀动刃条容置腔16容置剪刀动刃条2；上静刃14与第一动刀刃10配合，下静刃15与第二动刀刃11配合；位于剪刀动头部(6)上远离动部连接轴孔(7)的一端设置有一外弯延伸体(18)，外弯延伸体(18)与剪刀动头部(6)形成一夹角(19)，夹角(19)度数为15°之间。剪刀静头部3与剪刀静手持部5长度比为1:1，剪刀动头部6与剪刀动手持部8长度比为1:1。位于剪刀动手持部8上设置有4个手指套环。

实施例2参照图3、图4和图5，本实施例提供了另一种供战地使用的无开角式快速破布医用剪刀，其结构与实施例1中提供的大致相同，包括剪刀静刃条1和剪刀动刃条2，剪刀静刃条1包括剪刀静头部3、静部连接轴孔4以及剪刀静手持部5；剪刀动刃条2包括剪刀动头部6、动部连接轴孔7以及剪刀动手持部8；一连接轴9固定在静部连接轴孔4和动部连接轴孔7上，使剪刀静刃条1与剪刀动刃条2在连接轴9处铰接；剪刀动刃条2包括位于剪刀动刃条2内侧的第一动刀刃10和第二动刀刃11，第一动刀刃10与第二动刀刃11并列设置；剪刀静刃条1包括上静刃板12和下静刃板13，上静刃板12的内侧设置有上静刃14，下静刃板13的内侧设置有下静刃15；上静刃板12与下静刃板13间隙设置构成剪刀动刃条容置腔16，剪刀动刃条容置腔16容置剪刀动刃条2；上静刃14与第一动刀刃10配合，下静刃15与第二动刀刃11配合；位于剪刀动头部(6)上远离动部连接轴孔(7)的一端设置有一外弯延伸体(18)，外弯延伸体(18)与剪刀动头部(6)形成一夹角(19)，夹角(19)度数为60°之间。剪刀静头部3与剪刀静手持部5长度比为1.5:1，剪刀动头部6与剪刀动手持部8长度比为1.5:1。位于剪刀动手持部8上设置有2个手指套环。上静刃板12与下静刃板13之间设置有固定连接桥17。固定连接桥17设置于上静刃板12与下静刃板13远离连接轴9的端部。

实施例3本实施例的供战地使用的无开角式快速破布医用剪刀与实施例2大致相同，包括剪刀静刃条1和剪刀动刃条2，剪刀静刃条1包括剪刀静头部3、静部连接轴孔4以及剪刀静手持部5；剪刀动刃条2包括剪刀动头部6、动部连接轴孔7以及剪刀动手持部8；一连接轴9固定在静部连接轴孔4和动部连接轴孔7上，使剪刀静刃条1与剪刀动刃条2在连接轴9处铰接；剪刀动刃条2包括位于剪刀动刃条2内侧的第一动刀刃10和第二动刀刃11，第一动刀刃10与第二动刀刃11并列设置；剪刀静刃条1包括上静刃板12和下静刃板13，上静刃板12的内侧设置有上静刃14，下静刃板13的内侧设置有下静刃15；上静刃板12与下静刃板13间隙设置构成剪刀动刃条容置腔16，剪刀动刃条容置腔16容置剪刀动刃条2；上静刃14与第一动刀刃10配合，下静刃15与第二动刀刃11配合；位于剪刀动头部(6)上远离动部连接轴孔(7)的一端设置有一外弯延伸体(18)，外弯延伸体(18)与剪刀动头部(6)形成一夹角(19)，夹角(19)度数为15°之间。剪刀静头部3与剪刀静手持部5长度比为2:1，剪刀动头部6与剪刀动手持部8长度比为2:1。位于剪刀动手持部8上设置有3个手指套环。上静刃板12与下静刃板13之间设置有固定连接桥17。固定连接桥17设置于上静刃板12与下静刃板13远离连接轴9的端部。
