一种可翻转木板加工用固定装置的制作方法

本发明涉及一种木板加工装置，具体是一种可翻转木板加工用固定装置。

背景技术：

木业是指以林木为原材料，从事采伐、加工、制作、运输、销售等系列行业的统称。木板就是采用完整的林木制成的木板材，木板由于其加工的便捷，并且具有一定的强度，大量的应用于我们的生产生活中，与我们的每个人都息息相关。在木材加工的过程中，需要根据所需要的尺寸进行加工，使得木板更好的为我们所用，在对木板进行固定时需要用到辅助固定装置，现有的木板固定装置稳定性差，调节不便，木板在固定时容易发生偏移，固定难度大，且大多只能进行水平或者竖直固定功能之一，无法灵活根据加工需要进行操作，增加了成本开支，不利于推广应用。

技术实现要素：

本发明的目的在于提供一种可翻转木板加工用固定装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种可翻转木板加工用固定装置，包括支腿、工作台、U形架和夹持机构，所述工作台的底部外圈设有多个支腿，工作台的顶部右侧设有U形架，所述U形架的左侧底部通过转轴与位于工作台上的铰支座转动连接，所述U形架内侧上部和下部各设有一组夹持机构，夹持机构包括支杆、调节螺母、弹簧、第一夹板、凸起结构、第二夹板和伸缩缸，所述第一夹板和第二夹板相对设置于U形架的内侧，第一夹板的右侧和第二夹板的左侧均设有凸起结构，所述第一夹板的左侧中间位置设有支杆，支杆延伸至U形架的左侧，所述U形架和第一夹板之间于支杆上套设有弹簧，U形架的左侧于支杆上螺纹连接有调节螺母，所述U形架的右侧设有伸缩缸，伸缩缸的活塞杆延伸至U形架的内侧，伸缩缸的活塞杆端部固定于第二夹板的右侧中间位置，所述U形架的底部右侧于工作台上设有第一支座，所述工作台的左侧设有两个用于对支杆和调节螺母进行容置的容置槽，两个容置槽之间于工作台上还设有第二支座。

作为本发明进一步的方案：所述凸起结构为星形或十字形。

作为本发明进一步的方案：所述支杆和伸缩缸的活塞杆均与U形架为滑动连接。

作为本发明进一步的方案：所述第一支座和第二支座均为硬质橡胶垫。

与现有技术相比，本发明的有益效果是：该装置既可以对木板进行水平固定操作，又可以对木板进行竖直固定操作，且通过第一支座和第二支座可以对U形架进行稳定支撑，降低噪音，通过容置槽可对支杆和调节螺母进行容置，以使得U形架保持水平，通过调节螺母可以对第一夹板的初始位置进行调节，控制伸缩缸动作，即可通过第一夹板和第二夹板对木板进行夹持，且通过弹簧可以进行缓冲，降低对木板的固定难度，通过第一夹板和第二夹板表面的凸起结构，可以提升对木板固定的稳定性，综上所述，整个装置结构简单，可以对木板进行竖直和水平两种模式的固定加工，固定难度小，制造成本低，稳定性好，利于推广应用。

附图说明

图1为本发明的结构示意图。

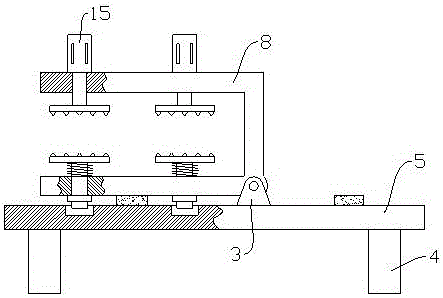

图2为本发明中U形架翻转的结构示意图。

图中：1-第一支座，2-转轴，3-铰支座，4-支腿，5-工作台，6-容置槽，7-第二支座，8-U形架，9-支杆，10-调节螺母，11-弹簧，12-第一夹板，13-凸起结构，14-第二夹板，15-伸缩缸。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～2，本发明实施例中，一种可翻转木板加工用固定装置，包括支腿4、工作台5、U形架8和夹持机构，所述工作台5的底部外圈设有多个支腿4，工作台5的顶部右侧设有U形架8，所述U形架8的左侧底部通过转轴2与位于工作台5上的铰支座3转动连接，所述U形架8内侧上部和下部各设有一组夹持机构，夹持机构包括支杆9、调节螺母10、弹簧11、第一夹板12、凸起结构13、第二夹板14和伸缩缸15，所述第一夹板12和第二夹板14相对设置于U形架8的内侧，第一夹板12的右侧和第二夹板14的左侧均设有凸起结构13，凸起结构13为星形或十字形，通过凸起结构13可以避免木板滑动，所述第一夹板12的左侧中间位置设有支杆9，支杆9延伸至U形架8的左侧，且支杆9和U形架8为滑动连接，所述U形架8和第一夹板12之间于支杆9上套设有弹簧11，U形架8的左侧于支杆9上螺纹连接有调节螺母10，通过弹簧11可以对第一夹板12进行弹性缓冲，通过调节螺母10可以对第一夹板12的初始位置进行调节，所述U形架8的右侧设有伸缩缸15，伸缩缸15的活塞杆延伸至U形架8的内侧，且伸缩缸15的活塞杆与U形架8滑动连接，伸缩缸15的活塞杆端部固定于第二夹板14的右侧中间位置，控制伸缩缸15动作，使得第一夹板12和第二夹板14之间的距离变小，以对木板进行夹持固定。

所述U形架8的底部右侧于工作台5上设有第一支座1，通过第一支座1对U形架8进行支撑，所述工作台5的左侧设有两个用于对支杆9和调节螺母10进行容置的容置槽6，当U形架8翻转时，通过容置槽6对支杆9和调节螺母10进行容置，两个容置槽6之间于工作台5上还设有第二支座7，在U形架8翻转后，通过第二支座7对U形架8进行稳定支撑。

所述第一支座1和第二支座7均为硬质橡胶垫，可以降低U形架8翻转固定时的噪音。

本发明的工作原理是：当U形架8的开口朝上时，可以对木板进行竖直固定，当U形架8的开口朝左时可以对木板进行水平固定，且通过第一支座1和第二支座7可以对U形架8进行稳定支撑，降低噪音，通过容置槽6可对支杆9和调节螺母10进行容置，以使得U形架8保持水平，通过调节螺母10可以对第一夹板12的初始位置进行调节，将木板置于第一夹板12和第二夹板14之间，控制伸缩缸15动作，即可通过第一夹板12和第二夹板14对木板进行夹持，且通过弹簧11可以进行缓冲，降低对木板的固定难度，通过第一夹板12和第二夹板14表面的凸起结构13，可以提升对木板固定的稳定性。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
