一种适用于童车的循环锁的制作方法

本发明涉及童车配件，尤其涉及一种适用于童车的循环锁。

背景技术：

童车为适宜儿童驾驶的一种车子，其外形美观、性能可靠，深受儿童喜爱。随着蓄电池技术及集成电路技术的发展，童车的功能越来越多，其性能也越来越好，进而造成童车的结构越来越复杂。在童车上装配有许多活动部件，如车门、后备箱的箱门等结构，这种活动部件在童车行驶过程中应被锁具锁紧，以提高童车的稳定性能。

现有技术中应用于童车上的锁具结构简单，造成锁具使用时十分不方便，如应用于后备箱箱门上的锁具，后备箱的箱门与车架锁合后，后备箱的箱门与车架贴合紧密，此状态下打开后备箱的箱门操作十分不方便。

技术实现要素：

本发明提供的一种适用于童车的循环锁，旨在克服现有技术中应用于童车上的锁具使用不方便的不足。

为了解决上述技术问题，本发明采用如下技术方案：一种适用于童车的循环锁，包括可产生弹性形变的锁钩和锁体，所述锁体包括锁座和插接在锁座内的锁舌座，所述锁舌座上设有与锁钩配合的锁扣，所述锁舌座与锁座之间设有将锁舌座顶起的弹簧，所述锁舌座上转动连接有锁舌体，所述锁舌体包括旋转部和舌部，所述锁座的侧壁上开设有与舌部配合的锁槽，所述舌部上开设有缺口，所述锁槽包括在压下锁舌座时对舌部进行导向并使舌部翻转的锁紧导向部、与舌部上的缺口配合以将锁舌座锁紧的锁紧部和对舌部进行导向并使舌部翻转以使舌部经锁紧部退回锁紧导向部的松开导向部，所述锁紧部位于锁紧导向部与松开导向部之间，并且，所述锁紧部分别与锁紧导向部、松开导向部相通。

一种可选的方案，所述锁舌座上开设有与旋转部配合的装配孔，所述装配孔的底壁与旋转部之间还设有转轴，所述旋转部上设有容纳转轴的容纳腔，转轴装配至容纳腔内以后，所述转轴与旋转部同轴，所述转轴上一体式设有旋转体，所述旋转体与转轴同轴，所述装配孔的轴线与锁舌座的轴线垂直。转轴的设置使得锁舌体旋转更加灵活，从而优化了循环锁的使用性能。另外，装配孔的轴线与锁舌座的轴线垂直，在实际使用时锁舌体受力均匀，延长了锁舌体的使用寿命。

一种可选的方案，所述转轴与装配孔的底壁之间设有弹性件。弹性件的设置使得循环锁装配方便，降低了循环锁的制造成本。

一种可选的方案，所述锁舌座上还一体式设有对弹簧进行导向的导向柱，所述弹簧套设在导向柱上，所述锁座上开设有使导向柱可以穿过的通孔。导向柱的设置使得弹簧在变形过程中不会弯曲，延长了弹簧的使用寿命。

一种可选的方案，所述锁扣的横截面形状为便于锁钩与锁扣锁合或脱离的梯形。该设置使得锁钩与锁扣便于锁合或脱离，即被锁合的部件便于打开，由于儿童力气较小，因此，该设置大大优化了循环锁的使用性能。

一种可选的方案，所述锁舌座上开设有导向槽，所述锁座上一体式设有与导向槽配合的导向筋。导向槽与导向筋的设置使得锁舌座相对于锁座移动时具有更高的移动精度，进而提高了循环锁在使用过程中的稳定性能，并且，该移动精度的提高使得弹簧受力均匀，延长了弹簧的使用寿命。

一种可选的方案，所述锁舌座上一体式设有围绕在锁扣外避免异物接触锁钩的围壁。围壁的设置可以避免异物碰触锁钩，造成锁钩与锁扣脱离，优化了循环锁的使用性能。

一种可选的方案，所述锁舌体有两个，并且两个锁舌体关于锁舌座的轴线对称。锁舌体及弹簧受力均匀，延长了循环锁的使用寿命。

一种可选的方案，所述锁座上还设有凸耳，所述凸耳与锁座之间一体式设有加强筋，所述凸耳上开设有装配通孔。锁座便于装配，优化了锁座的使用性能。

与现有技术相比，本发明提供的一种适用于童车的循环锁，具有如下优点：锁舌座滑动连接在锁座内，在锁舌座与锁座之间设有弹簧，弹簧推动锁舌座向远离锁座的方向移动，在锁舌座上转动连接在锁舌体，在锁座上设有锁槽，锁槽包括在压下锁舌座时对舌部进行导向并使舌部翻转的锁紧导向部、与舌部上的缺口配合以将锁舌座锁紧的锁紧部和对舌部进行导向并使舌部翻转以使舌部经锁紧部退回锁紧导向部的松开导向部，该方案使得锁舌座在被锁舌及锁紧部锁紧后，锁扣相对于锁座的高度降低，童车上的活动部件与车架贴合紧密，而需要打开童车上的活动部件时，再次压下锁舌座使舌部进入松开导向槽内，松开锁舌座，在弹簧的作用下，舌部沿锁紧部进入锁紧导向槽内，此时，锁扣相对于锁座的位置恢复常态，此时，童车上的活动部件即被抬起一定高度而不与车架紧密贴合，在此状态下打开童车上的活动部件操作十分方便。打开童车上的活动部件时只需要拉动锁钩，锁钩产生弹性变形后即可自动与锁扣脱开，相对于现有技术该循环锁使用十分方便。

附图说明

附图1是本发明一种适用于童车的循环锁的轴测图；

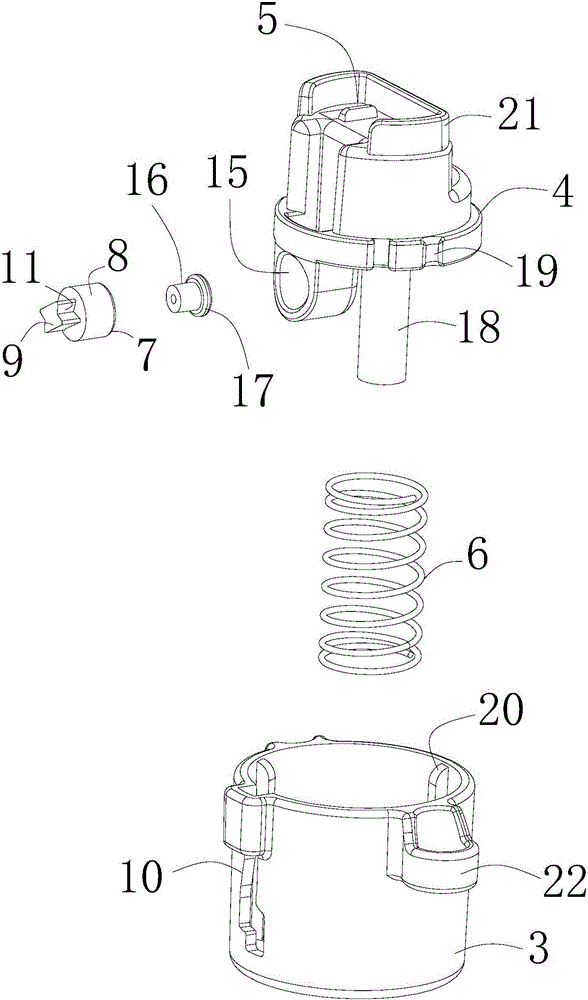

附图2是本发明一种适用于童车的循环锁的爆炸图；

附图3是本发明一种适用于童车的循环锁的主视图；

附图4是附图3的右视图；

附图5是本发明一种适用于童车的循环锁中锁扣与锁钩配合后的示意图。

具体实施方式

下面结合附图，对本发明的一种适用于童车的循环锁作进一步说明。以下实施例仅用于帮助本领域技术人员理解本发明，并非是对本发明的限制。

童车，即儿童驾驶的车子。童车的适用范围仅限于儿童，因此，童车上的部件均应适于儿童的操作。如，具有后备箱的童车，后备箱可以方便地打开或锁合，而后备箱在锁合后与车架贴合紧密，儿童需要打开后备箱时操作十分不方便，因此，在需要打开后备箱时，应使后备箱的箱门抬起一定高度，后备箱的箱门抬起一定高度后，后备箱的箱门与车架之间具有一定高度的间隙，此状态下，后备箱的箱门打开操作十分方便。

如图1、图2、图5所示，一种适用于童车的循环锁，包括可产生弹性形变的锁钩2和锁体1，锁钩2固定在后备箱的箱门上，锁体1固定在车体上，所述锁体1包括锁座3和插接在锁座3内的锁舌座4，所述锁舌座4上设有与锁钩2配合的锁扣5，所述锁舌座4与锁座3之间设有将锁舌座4顶起的弹簧6，锁钩2受力后产生弹性变形与锁扣5配合或与锁扣5脱离；

如图2、图3、图4所示，所述锁舌座4上转动连接有锁舌体7，所述锁舌体7包括旋转部8和舌部9，所述锁座3的侧壁上开设有与舌部9配合的锁槽10，所述舌部9上开设有缺口11，所述锁槽10包括在压下锁舌座4时对舌部9进行导向并使舌部9翻转的锁紧导向部12、与舌部9上的缺口11配合以将锁舌座4锁紧的锁紧部13和对舌部9进行导向并使舌部9翻转以使舌部9经锁紧部13退回锁紧导向部12的松开导向部14，所述锁紧部13位于锁紧导向部12与松开导向部14之间，并且，所述锁紧部13分别与锁紧导向部12、松开导向部14相通；

如图5所示，实际使用过程中，利用改变锁舌座4相对于锁座3的位置来实现调整后备箱的箱门位置，具体地说，在锁舌座4没有被压下时，舌部9位于锁紧导向部12内，锁扣5相对于锁座3具有相对高的高度，此状态下，后备箱的箱门被抬起，利于打开后备箱的箱门；锁合后备箱的箱门时，克服弹簧6的作用力压下锁舌座4，舌部9沿锁紧导向部12进入锁紧部13内，并且在该过程中舌部9翻转一定角度，舌部9上的缺口11与锁紧部13的侧壁配合，将锁舌座4锁紧在该位置处，此状态下即锁合后备箱的箱门，并使后备箱的箱门与车架紧密贴合；如需打开后备箱的箱门，只需再次压下锁舌座4，使舌部9进入松开导向部14内，舌部9由松开导向部14导向并翻转一定角度，松开锁舌座4，舌部9即可沿松开导向部14、锁紧部13退回锁紧导向部12内，回到初始状态，即后备箱的箱门被抬起一定高度；

舌部9还起到将锁舌座4定位在锁座3内的作用，以避免打开后备箱的箱门时将锁舌座4一起拉出锁座3；在实际使用时，为减小舌部9所承受的作用力，也可以通过车架对锁舌座4进行定位，即在车架上开设使锁钩2可以穿过的通孔，车架位于锁钩2与锁体1之间，以避免打开后备箱的箱门时锁舌座4被拉出。

上述方案使得循环锁具有良好的使用性能，相对于现有技术中普通的锁具，大大优化了童车的性能。

以下结构用于对上述方案进行优化，以提高循环锁在使用过程中的稳定性能，或者，用于延长循环锁的使用寿命。

如图2所示，所述锁舌座4上开设有与旋转部8配合的装配孔15，所述装配孔15的底壁与旋转部8之间还设有转轴16，所述旋转部8上设有容纳转轴16的容纳腔，转轴16装配至容纳腔内以后，所述转轴16与旋转部8同轴，所述转轴16上一体式设有旋转体17，所述旋转体17与转轴16同轴，所述装配孔15的轴线与锁舌座4的轴线垂直，所述转轴16与装配孔15的底壁之间设有弹性件。转轴16的设置使得锁舌体7转动灵活，避免在使用过程中锁舌体7卡死，优化了循环锁的使用性能。弹性件的设置使得循环锁便于装配，在不设置弹性件的情况下可采用热装配法将锁舌座4装配在锁座3上，而采用弹性件以后，可使锁舌体7沿轴线移动一定距离，该方案使得锁舌座4与锁座3装配方便，降低了循环锁的制造成本。弹性件即可产生弹性变形的部件。

如图2、图5所示，所述锁舌座4上还一体式设有对弹簧6进行导向的导向柱18，所述弹簧6套设在导向柱18上，所述锁座3上开设有使导向柱18可以穿过的通孔。弹簧6套设在导向柱18上，在弹簧6受力变形时，弹簧6不会弯曲，延长了弹簧6的使用寿命。

如图5所示，所述锁扣5的横截面形状为便于锁钩2与锁扣5锁合或脱离的梯形。该方案使得锁扣5与锁钩2便于配合，在实际使用时，由于儿童的力量有限，该设置可使儿童轻松打开或锁合后备箱的箱门，优化了童车的使用性能。

如图2所示，所述锁舌座4上开设有导向槽19，所述锁座3上一体式设有与导向槽19配合的导向筋20。锁舌座4相对于锁座3具有较高的移动精度，从而使得弹簧6受力均匀，延长了弹簧6的使用寿命。导向槽19应均布在锁舌座4的圆周上，以使导向槽19与导向筋20配合能够起到更好的导向效果。

如图2、图3、图4所示，所述锁舌座4上一体式设有围绕在锁扣5外避免异物接触锁钩2的围壁21。围壁21起到保护锁钩2的作用，避免锁钩2意外变形而与锁扣5脱离，优化了循环锁的稳定性能。

如图1、图2、图3、图4所示，所述锁座3上还设有凸耳22，所述凸耳22与锁座3之间一体式设有加强筋，所述凸耳22上开设有装配通孔。凸耳22与锁座3为一体式结构，凸耳22的设置使得锁座3便于装配。

所述锁舌体7有两个，并且两个锁舌体7关于锁舌座4的轴线对称。舌部9受力均匀，延长了循环锁的使用寿命。

以上结合附图对本发明的部分实施例进行了详细介绍。本领域技术人员阅读本说明书后，可以对上述实施例进行修改。
