一种多功能电动汽车遥控钥匙的制作方法

本发明涉及一种汽车配件，特别涉及一种多功能电动汽车遥控钥匙。

背景技术：

随着社会的发展，科技的不断进步，生活水平的不断提高，汽车已成为较为广泛的代步工具，给人们的生活带来了诸多便利，现在大多数汽车钥匙上的按钮全都裸露在外面，稍微挤压、触碰就可能会使汽车门锁打开或是发出警报，这样既不安全，又浪费电；另外一般车钥匙不带照明装置，夜晚时无论是找钥匙孔，还是在熄火的车内找东西都不方便。因此针对上述问题，我们提出了一种多功能电动汽车遥控钥匙。

技术实现要素：

本发明要解决的技术问题是克服汽车钥匙上的按钮全都裸露在外易触动警报和开锁的缺陷，提供一种多功能电动汽车遥控钥匙。

为了解决上述技术问题，本发明提供了如下的技术方案：

本发明一种多功能电动汽车遥控钥匙，包括遥控钥匙本体、上盖板、下底板、滑盖板、功能键、防滑板、照明灯头、小突触、大突触、皮带、卡扣、导电弹片、卡槽和电源，所述遥控钥匙本体设有上盖板和下底板，所述遥控钥匙本体头部固定安装有一个照明灯头，所述上盖板上有一段低谷区，低谷区内安装有若干功能键，所述皮带一端与下底板一侧铰链连接，且所述皮带的另一端通过卡扣与下底板另一侧固定连接，所述滑盖板通过内侧的若干个小突触和大突触与遥控钥匙本体活动连接，所述滑盖板上设置有一块防滑板。

作为本发明的一种优选技术方案，所述遥控钥匙本体内固定安装有电源。

作为本发明的一种优选技术方案，所述上盖板和下底板的两个侧边设有相互配合的半开口组成卡槽。

作为本发明的一种优选技术方案，所述滑盖板上设置有一块防滑板。

作为本发明的一种优选技术方案，所述功能键包括有锁门键、开门键、后备箱开门键、警报键和照明灯开关，所述功能键由透光橡胶制成，且所述功能键下方安装有小灯头。

作为本发明的一种优选技术方案，所述小突触为T型板，所述大突触为叠加的双T型板，且T型板的纵板置于卡槽内。

作为本发明的一种优选技术方案，所述导电弹片一端接入电源并固定在下底板上，另一端可弹性形变。

本发明所达到的有益效果是：本发明结构紧凑，使用方便，可将汽车钥匙上的按钮保护起来不易触动警报和开锁按键，按键在电路通电后在内部灯光照射下以示区分，该遥控钥匙可临时充当手电筒，且可挂在皮带上装卸方便，具有良好的经济效益和社会效益，适宜推广使用。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。

在附图中：

图1是本发明的结构正面示意图；

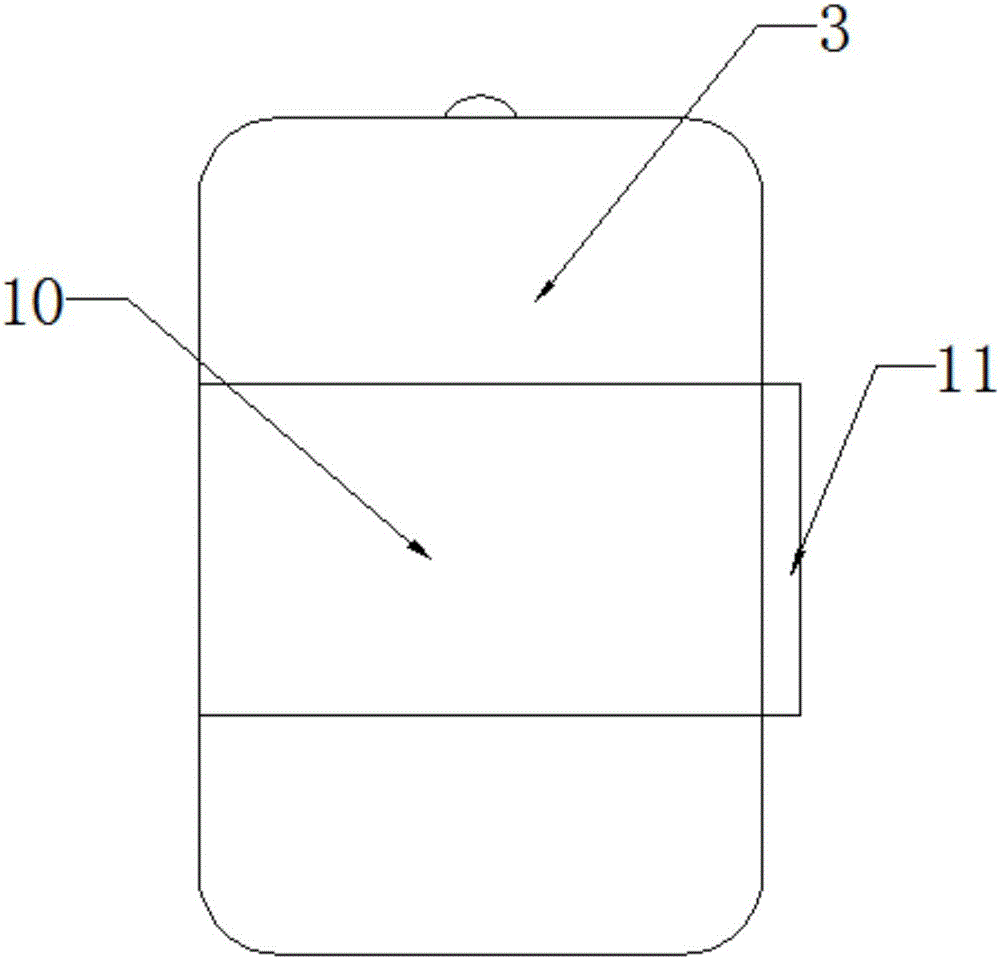

图2是本发明的结构背面示意图；

图3是图1中滑盖板内部结构图；

图4是本发明的电路简图；

图中：1、遥控钥匙本体；2、上盖板；3、下底板；4、滑盖板；5、功能键；6、防滑板；7、照明灯头；8、小突触；9、大突触；10、皮带；11、卡扣；12、导电弹片；13、卡槽；14、电源。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例

如图1-4所示，本发明提供一种多功能电动汽车遥控钥匙，包括遥控钥匙本体1、上盖板2、下底板3、滑盖板4、功能键5、防滑板6、照明灯头7、小突触8、大突触9、皮带10、卡扣11、导电弹片12、卡槽13和电源14，遥控钥匙本体1设有上盖板2和下底板3，遥控钥匙本体1头部固定安装有一个照明灯头7，上盖板2上有一段低谷区，低谷区内安装有若干功能键5，皮带10一端与下底板3一侧铰链连接，且皮带10的另一端通过卡扣11与下底板3另一侧固定连接，滑盖板4通过内侧的若干个小突触8和大突触9与遥控钥匙本体1活动连接，滑盖板4上设置有一块防滑板6。

进一步的，遥控钥匙本体1内固定安装有电源14，为遥控钥匙本体1提供电能。

上盖板2和下底板3的两个侧边设有相互配合的半开口组成卡槽13，方便装卸。

滑盖板4上设置有一块防滑板6，防滑有利于滑盖板4的正常运作。

功能键5包括有锁门键、开门键、后备箱开门键、警报键和照明灯开关，功能键5由透光橡胶制成，且功能键5下方安装有小灯头，便于区分各键。

小突触8为T型板，大突触9为叠加的双T型板，且T型板的纵板置于卡槽13内，既可利于滑盖板4的上下运动，又可限定滑盖板4的左右运动。

导电弹片12一端接入电源并固定在下底板3上，另一端可弹性形变，确保遥控钥匙正常使用。

本发明在进行使用的时候，将皮带10穿过腰带使得腰带介于皮带10和下底板3之间，再通过卡扣11将遥控钥匙位置限定(此时功能键5处于滑盖板4的保护下不易触碰到，另外此时电路处于开路状态)。

在进行使用遥控钥匙的时候，首先将手指放在防滑板6上，此时小突触8的T型纵板和大突触9的第一节T型纵板置于上盖板2和下底板3之间的卡槽13内，突触8的T型横板、大突触9的第一节T型横板和滑盖板4的侧板夹持上盖板2和下底板3，向下滑动滑盖板4，小突触8和大突触9沿着卡槽13走动，一段时间后大突触9的第二节T型横板开始与导电弹片12接触，继续向下滑动，大突触9一直将导电弹片12向接入电源的一侧挤压，直至导电弹片12接入电路，当导电弹片12接入电路时电路闭合、电源14开始供电，功能键5下方的指示灯亮起，配合按键上的图案更清晰可辨，再根据需要按下对应的功能键5。

在遥控钥匙使用完毕的时候，将手指放在防滑板6上，并向上推动滑盖板4，大突触9也随之向上移动，导电弹片12逐渐恢复到初始位置，电路再次断开。

本发明结构紧凑，使用方便，可将汽车钥匙上的按钮保护起来不易触动警报和开锁按键，按键在电路通电后在内部灯光照射下以示区分，该遥控钥匙可临时充当手电筒，且可挂在皮带上装卸方便，具有良好的经济效益和社会效益，适宜推广使用。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
