一种固流转化实验圆柱冰试件脱模装置的制作方法

本实用新型涉及一种脱模装置，尤其涉及一种固流转化实验圆柱冰试件脱模装置。

背景技术：

固流转化理论在当今的科研领域中受到越来越多学者的关注，并有不少学者在这一方面做出了突出成绩，在固流转化实验方面，由于冰水之间转化条件容易满足，已受到很多学者的青睐，但是由于固流转化实验的新颖性，试验辅助设备较少，在采用圆柱形试件模具制作圆柱冰试件过程中，由于试件模具的一体性以及圆柱冰试件与试件模具内壁的粘连，且无专用脱模工具的缺点而导致脱模效率低、脱模质量差，影响了试验结果的准确性，因此设计一种固流转化实验圆柱冰试件脱模装置显得尤为重要。

技术实现要素：

本实用新型所要解决的技术问题是提供一种固流转化实验圆柱冰试件脱模装置，旨在通过压杆和导杆装置实现圆柱冰试件的脱模工作，克服了传统圆柱冰试件由于试件模具的一体性以及圆柱冰试件与试件模具内壁的粘连，且无专用脱模工具的缺点而导致脱模效率低、脱模质量差，实现了高效率高质量的脱模工作。

本实用新型解决上述技术问题的技术方案如下：一种固流转化实验圆柱冰试件脱模装置，包括底座装置、试件模具、导杆装置以及压杆。

所述底座装置包括底脚、支撑底板、试件模具支撑台、试件缓存槽、连接双耳I、销孔I、导向孔、回程弹簧槽以及支撑弯板，所述底脚共四个，所述四个底脚以支撑底板的中心轴线为轴线等间隔对称布置固定安装在支撑底板的底面上，所述试件模具支撑台与支撑底板中心轴线同轴固定安装在支撑底板的顶面上，所述试件缓存槽与试件模具支撑台同轴布置在试件模具支撑台中心轴线处，所述支撑弯板固定安装在支撑底板的顶面上，所述连接双耳I固定安装在支撑弯板上，所述销孔I布置在连接双耳I的中心轴线处，所述导向孔共两个，所述两个导向孔布置在支撑弯板上，所述回程弹簧槽布置在支撑弯板上且位于两个导向孔之间。

采用上述技术方案的有益效果是所述支撑底板实现了对整个装置的支撑作用，所述试件模具支撑台实现了对试件模具的定位安置，所述支撑弯板实现了对导杆装置以及压杆的固定安置。

所述导杆装置包括导杆以及回程弹簧，所述导杆包括橡胶压头、推杆、限位块以及销孔II，所述橡胶压头固定安装在推杆一端，所述限位块固定安装在推杆上，所述销孔II布置在推杆另一端，所述推杆与底座装置的导向孔配合安装，所述回程弹簧与导杆的推杆同轴配合且安置在底座装置的回程弹簧槽中。

采用上述技术方案的有益效果是所述橡胶压头实现了对试件模具中的圆柱冰试件推动脱模，所述限位块实现了导杆垂直上下运动的限位，所述回程弹簧实现了导杆下压脱模后的自动复位。

所述压杆包括销孔III、连接双耳II、销孔IV、连杆以及手柄，所述销孔III布置在连杆的一端，所述销孔III与底座装置的销孔I通过销轴配合安装，所述连接双耳II固定安装在连杆上，所述销孔IV布置在连接双耳II上，所述销孔IV与导杆装置的销孔II通过销轴配合安装，所述手柄固定安装在连杆的另一端。

采用上述技术方案的有益效果是所述销孔III以及销孔IV实现了压杆与导杆装置以及底座装置的连接。

附图说明

图1为本实用新型整机装置示意图；

图2为本实用新型底座装置示意图；

图3为本实用新型导杆装置示意图；

图4为本实用新型导杆示意图；

图5为本实用新型压杆示意图。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例仅用于解释本实用新型，并非用于限定本实用新型。

在图1中，所述固流转化实验圆柱冰试件脱模装置，包括底座装置1、试件模具2、导杆装置3以及压杆4。

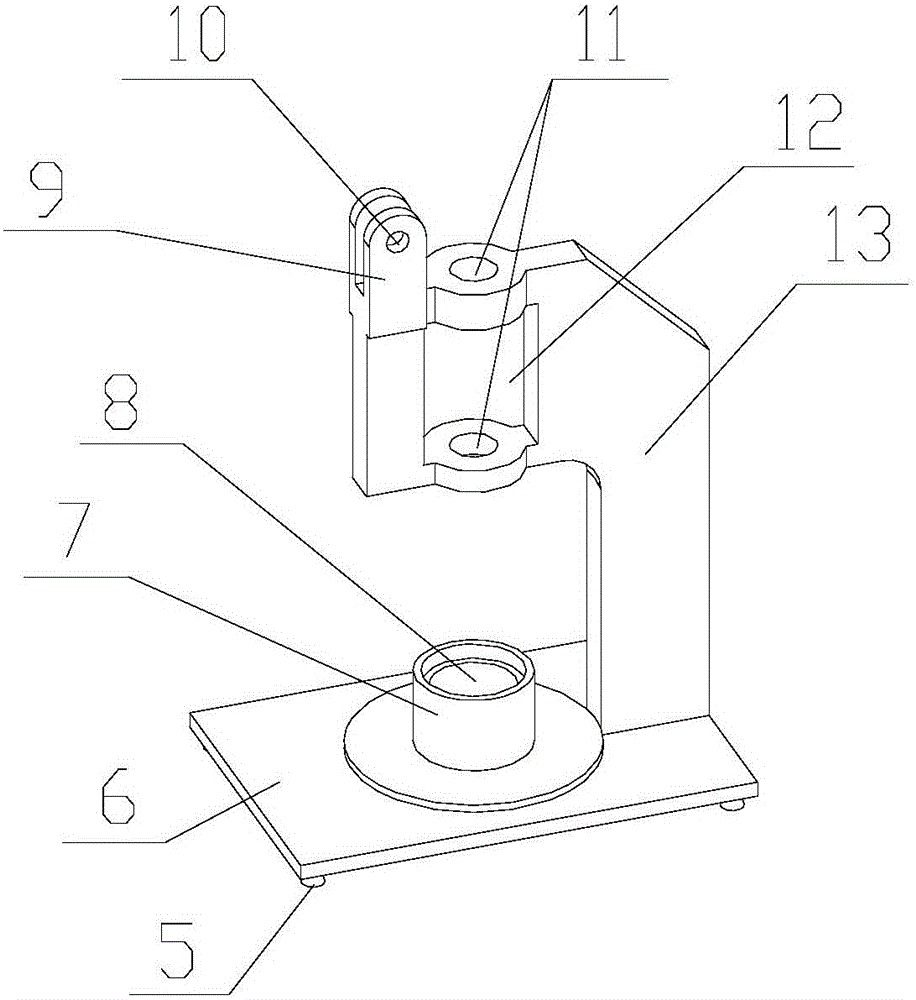

在图2中，所述底座装置1包括底脚5、支撑底板6、试件模具支撑台7、试件缓存槽8、连接双耳I9、销孔I10、导向孔11、回程弹簧槽12以及支撑弯板13，所述底脚5共四个，所述四个底脚5以支撑底板6的中心轴线为轴线等间隔对称布置固定安装在支撑底板6的底面上，所述试件模具支撑台7与支撑底板6中心轴线同轴固定安装在支撑底板6的顶面上，所述试件缓存槽8与试件模具支撑台7同轴布置在试件模具支撑台7中心轴线处，所述支撑弯板13固定安装在支撑底板6的顶面上，所述连接双耳I9固定安装在支撑弯板13上，所述销孔I10布置在连接双耳I9的中心轴线处，所述导向孔11共两个，所述两个导向孔11布置在支撑弯板13上，所述回程弹簧槽12布置在支撑弯板13上且位于两个导向孔11之间。

在图3中，所述导杆装置3包括导杆14以及回程弹簧15。

在图4中，所述导杆14包括橡胶压头16、推杆17、限位块18以及销孔II19，所述橡胶压头16固定安装在推杆17一端，所述限位块18固定安装在推杆17上，所述销孔II19布置在推杆17另一端，所述推杆17与底座装置1的导向孔11配合安装，所述回程弹簧15与导杆14的推杆17同轴配合且安置在底座装置1的回程弹簧槽12中。

在图5中，所述压杆4包括销孔III20、连接双耳II21、销孔IV22、连杆23以及手柄24，所述销孔III20布置在连杆23的一端，所述销孔III20与底座装置1的销孔I10通过销轴配合安装，所述连接双耳II21固定安装在连杆23上，所述销孔IV22布置在连接双耳II21上，所述销孔IV22与导杆装置3的销孔II19通过销轴配合安装，所述手柄24固定安装在连杆23的另一端。

所述固流转化实验圆柱冰试件脱模装置的具体工作流程为：首先将待脱模的盛有圆柱冰试件的试件模具2放置在底座装置1的试件模具支撑台7上，然后手动压下压杆4，压杆4推动导杆装置3的推杆17向下运动，同时置于底座装置1的回程弹簧槽12中且与导杆装置3的推杆17同轴安装的回程弹簧15被压缩，导杆装置3的橡胶压头16推动试件模具2中的圆柱冰试件，致使圆柱冰试件脱离试件模具2进入底座装置1的试件缓存槽8中，推出一定长度的圆柱冰试件则可停止推动，压杆4在处于压缩状态的回程弹簧15的作用下自动复位，手动取出圆柱冰试件即可。

以上所述仅为本实用新型的较佳施例，并不用以限制本实用新型，凡在本实用新型的精神原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
