一种铝木复合玻璃门合页装置的制作方法

本实用新型涉及门窗技术领域，特别涉及一种铝木复合玻璃门合页装置。

背景技术：

目前市场有众多的木门合页产品销售。对于隐藏式、半隐藏式合页（铰链）门的调整、拆卸很不方便。中国专利CN205000786U说明书公开了一种平开门，包括左上合页、左下合页、执手、中间锁座、门框和门扇，所述门扇的左侧通过左上合页和左下合页连接门框；所述左上合页、左下合页由合页盖、母合页片、轴、父合页片和内六角平端紧定螺钉组成，其中母合页片和父合页片分别活动连接在轴的上下两端，母合页片的底部设置凹槽，而父合页片的顶部设置挂钩，当母合页片和父合页片转动到同一平面时，挂钩钩住凹槽。采用这种结构，门窗的安装有一定的方便，且具有防提功能。

但是，采用这种结构，所述门扇的左侧通过左上合页和左下合页连接门框，安装费时且不方便，一旦两合页不对齐，门扇则会偏移，母合页片和父合页片也容易移动至接触，从而造成门窗的开启困难。

技术实现要素：

针对上述现有技术，本实用新型要解决的技术问题是提供一种安装方便、结构稳定的铝木复合玻璃合页。

为了解决上述技术问题，本实用新型采用如下技术方案：

一种铝木复合玻璃门合页装置，包括第一合页和第二合页、销轴所述第一合页和第二合页包括定位块、连接块、销轴套筒、设于所述定位块上的若干螺钉孔，所述定位块一侧设有凸出块，所述凸出块的长度小于所述定位块的长度，所述连接块呈“Z”型，一侧连接凸出块，另一侧连接销轴套筒，所述销轴套筒中间设有贯穿的销轴圆孔，所述销轴分为第一段和第二段，两段都呈圆柱体，所述第一段内径略大于所述第二段，所述第二合页的销轴圆孔与所述第一段过盈配合，所述第二段与所述第一合页的销轴圆孔间隙配合。

所述凸出块的长度为所述定位块长度的60%-90%。

所述凸出块设于所述定位块一侧的中间位置。

所述第一段和第二段的接口处设置了一个凸台。

所述合页装置还包括两个内六角螺钉，设于所述第一合页的销轴圆孔的底部，最外侧的内六角螺钉为锁紧螺钉。

所述合页装置还包括端盖，所述第二合页和第一合页的销轴圆孔和所述端盖过盈配合。

所述定位块上还设有紧定螺钉孔。

所述连接块的长度略小于所述凸出块的一半，且其中一侧与凸出块的同侧相平齐。

与现有技术相比，本实用新型有如下有益效果：本实用新型铝木复合玻璃门合页装置，安装、使用方便，结构稳固，具有防尘效果，且可批量生产，提高了效率。

附图说明

1、图1是具有本实用新型第一种实施方式铝木复合玻璃门合页装置的结构示意图；

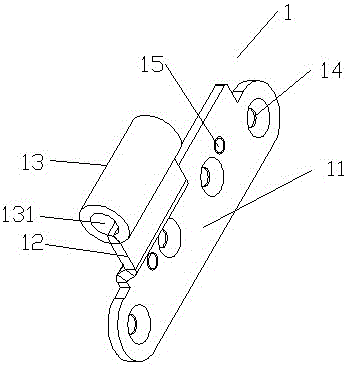

2、图2是图1所示本实用新型铝木复合玻璃门合页装置的第一合页的示意图；

3、图3是图1所示本实用新型铝木复合玻璃门合页装置的销轴的示意图；

4、图4是具有本实用新型第二种实施方式铝木复合玻璃门合页装置的结构示意图；

5、图5是图4所示本实用新型铝木复合玻璃门合页装置的销轴的示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式做进一步详细的说明。

如图1-3示出了本实用新型铝木复合玻璃门合页装置的第一种实施方式。该合页装置为非承重合页装置包括第一合页1和第二合页2、销轴3、端盖4，第一合页1和第二合页2包括定位块11、连接块12、销轴套筒13、设于所述定位块11上的若干螺钉孔14，所述定位块11一侧设有凸出块111，凸出块111的长度小于定位块11的长度，优选地，凸出块111的长度为定位块11长度的60%-90%，且凸出块111设于定位块11一侧的中间位置，当安装时，所述第二合页2与门扇连接，所述第一合页1与门框连接，还包括紧定螺钉孔15，设于所述第一合页1的定位块11上。

所述连接块12呈“Z”型，一侧连接凸出块111，另一侧连接销轴套筒13。所述连接块12的长度略小于所述凸出块111的一半，且其中一侧与凸出块111的同侧相平齐，所述销轴套筒13中间设有贯穿的销轴圆孔131。

销轴3分为第一段31和第二段32，两段都呈圆柱体，第一段内径略大于第二段32，第一段31端部为内宽外窄的圆台形，第二段32端部为半球形。

该非承重合页装置安装于门上下侧，起限制门轴线的作用。所述第二合页2的销轴圆孔131分别与销轴3的第一段31和端盖4过盈配合，在装配过程中，第二合页2的销轴圆孔131与销轴3的第一段31及端盖4组成一体，并通过若干螺钉孔14安装在门扇上。第一合页1安装在门框上，为左右可调，通过调整紧定螺钉孔15中紧定螺钉调整第一合页1在门框上的位置，从而实现门扇左右位置的调整。第一合页1的销轴圆孔131下端与端盖4为过盈配合，在组装过程中形成一体。门的整体装配时，直接把销轴3的第二段32插入第一合页1的销轴圆孔131中，并采用间隙配合方式，使得门可以转动。由于合页装置的两端设置了端盖，具有防尘效果。优选的，第一合页和第二合页为相同的结构，仅需将第一合页旋转180度就可与第二合页重合，采用这种结构，一方面可以批量生产，提高效率，节约成本；另一方面也更能保证结构的稳定。

图4至图5示出了本实用新型铝木复合玻璃门合页装置的第二种实施方式。该合页装置为承重合页装置，整体结构与非承重合页装置基本相同。本处只介绍不同之处：该合页装置结构强度更高，该合页装置选用的销轴5也分为第一段51和第二段52，结构基本相同，但在第一段51和第二段52的接口处设置了一个凸台53，可防止销轴5在销轴圆孔131内上下串动，同时防止门扇在关闭状态下，销轴5被取出，而造成门的损坏。该合页装置还包括两个内六角螺钉6，设于所述第一合页1的销轴圆孔131的底部，通过调整内六角螺钉6的位置，可以调整门扇的高度。最外侧的内六角螺钉6为锁紧螺钉，防止高度调整螺钉在使用过程中松动。该合页装置安装中门的中部位置。

显然，上述实施例仅仅是为了清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其他不同形式的变化或者变动。这里无需也无法对所有实施方式予以穷举。而由此所引申出的显而易见的变化或者变动仍处于本实用新型创造的保护范围之中。
