一种碰锁的制作方法

本实用新型涉及一种碰锁，具体是一种用于窗户的碰锁。

背景技术：

碰锁一般安装在窗户上，传统碰锁的零部件较多，尤其是螺钉、弹簧等小零件居多，结构复杂，导致安装起来不方便，由于零部件多，因此在配送的时候往往会多出很多零件，以免出现零部件缺少的问题，但是由此也带来碰锁成本高、易浪费的问题。

据此，发明人设计出了一种结构简单且安装方便的碰锁。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种碰锁。

为实现上述目的，本实用新型提供了如下技术方案：一种碰锁，包括锁体、提拉部和转动部，所述锁体内壁贴合设置有相配合的面板，所述提拉部一端嵌入面板且另一端伸出锁体外，所述转动部与面板转动配合，当提起或放下提拉部时，所述提拉部与转动部联动连接。

本实用新型进一步设置为：所述转动部内嵌在锁体内，所述面板一端凹陷形成有沟槽，所述面板另一端开设有凹孔，所述转动部包括对应设置在沟槽和凹孔的凸块和固定部，当移动提拉部时，转动部可以以固定部为支点使凸块在沟槽内滑动。

本实用新型进一步设置为：所述提拉部与转动部扣接。

本实用新型进一步设置为：所述提拉部包括提拉体和一体设置在提拉体上的扣条，所述扣条和提拉体之间形成有锁槽，所述转动部还包括转动体和一体设置在转动体上的锁条，所述转动体和锁条之间形成有供提拉体一端嵌入的滑槽。

本实用新型进一步设置为：所述锁条和扣条贴合设置且抵设连接。

本实用新型进一步设置为：所述锁条远离转动体的一端设置有锁扣，所述扣条远离提拉体的一端设置有扣块，所述锁扣和扣块抵设连接。

本实用新型进一步设置为：所述提拉部上设置有把手。

本实用新型具有下述优点：面板、转动部和提拉部依次转动配合，零部件配合度高，结构简单且安装方便。

附图说明

图1为本实用新型一种碰锁的结构示意图；

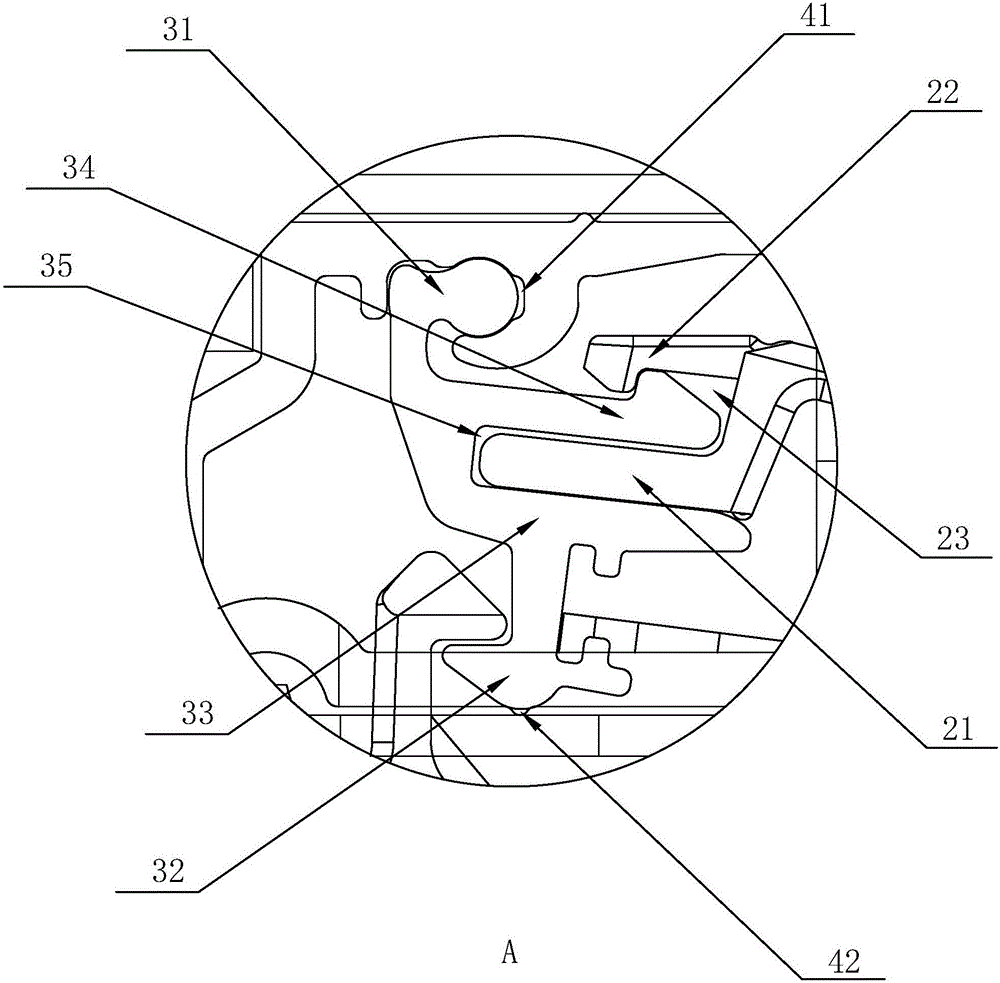

图2为图1所示的碰锁的A部放大示意图。

图中：1、锁体；2、提拉部；21、提拉体；22、扣条；23、锁槽；24、把手；3、转动部；31、凸块；32、固定部；33、转动体；34、锁条；35、滑槽；4、面板；41、沟槽；42、凹孔；43、凸条。

具体实施方式

参照图1至图2所示，本实施例的碰锁，包括锁体1、提拉部2和转动部3，所述锁体1内壁贴合设置有相配合的面板4，所述提拉部2一端嵌入面板4且另一端伸出锁体1外，所述转动部3与面板4转动配合，当提起或放下提拉部2时，所述提拉部2与转动部3联动连接。

如图1所示，面板4具有一定弹性，进行折弯之后大体呈“C”字型，放入锁体1的内腔，转动部3内嵌在锁体1的面板4内，面板4的一端凹陷形成有供转动部3的凸块31放置的沟槽41，面板4相对沟槽41的另一面上开设有供转动部3的固定部32放置的凹孔42；转动部3包括转动体33和一体设置在转动体33上的锁条34，转动体33和锁条34之间形成有供提拉体21一端嵌入的滑槽35，提拉部2包括提拉体21和一体设置在提拉体21上的扣条22，扣条22和提拉体21之间形成有锁槽23，锁条34插入锁槽23内，扣条22插入滑槽35内；如图2所示，锁条34远离转动体33的一端设置有锁扣，所述扣条22远离提拉体21的一端设置有扣块，所述锁扣和扣块抵设连接。

当移动提拉部2时，使用者往上提把手24，提拉部2带有把手24的一端朝上，提拉部2嵌入转动部3的一端朝下，锁槽23也向下移动，锁槽23带动锁条34从而带动转动部3向下倾斜，即转动部3逆时针转过一定角度，凸块31也逆时针转过一定角度从而滑出沟槽41，也就是说转动部3可以以固定部32为支点使凸块31在沟槽41内滑移出，转动部3与面板4分离，从而使碰锁处于打开状态；同理，当使用者朝下按把手24时，提拉部2带有把手24的一端往下，提拉部2嵌入转动部3的一端朝上，锁槽23也朝上移动，锁槽23带动锁条34从而带动整个转动部3向上倾斜，进而转动部3以固定部32为支点顺时针转过一定角度，作为转动部3一部分的凸块31也顺时针旋转且正好滑入沟槽41内，转动部3再次与面板4连接，此时碰锁处于闭合状态。面板4、转动部3和提拉部2依次转动配合，零部件配合度高。

安装时，先将转动部3装配到面板4内，固定部32滑入凹孔42内使得转动部3一端与面板4的一端连接，由于沟槽41是由面板4上凸出设置的凸条43与面板4之间形成的，凸条43呈圆弧状因而具有一定弹性，因此可以将凸块31先慢慢与凸条43贴合滑移，此时凸条43在弹性范围内发生一定形变，等到凸块31滑移至沟槽41时，凸块31滑入沟槽41内，凸条43因受力消失而恢复原状，转动部3和面板4的装配完毕。然后再将提拉部2扣合在转动部3内，锁条34插入锁槽23内，扣条22插入滑槽35内，提拉部2和转动部3互相咬合。最后将安装好转动部3和提拉部2的面板4送入锁体1的内腔，让面板4和锁体1内壁贴合设置，整个碰锁安装完毕，结构简单且安装方便；拆卸时，先将整个面板4从锁体1内分离出来，再依次拆卸提拉部2和转动部3即可，拆卸方便。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
