本实用新型涉及ATM机中用于使面板的锁紧结构解锁的解锁结构。

背景技术：

目前，市面上的ATM机的面板的安装结构主要采用以下三种方式：1、面板直接固定安装在ATM机上，由于面板直接固定安装，因此，当面板出现故障，需要维护时，非常困难，拆装不便，容易损坏面板；2、在机架上安装导轨，在面板上设置与导轨相配合的导槽，从而通过推拉的方式将面板安装于ATM机上，通过推拉面板，对面板进行维护，这种连接结构增加了设备的成本，且安装难度高；3、面板采用翻转结构安装于ATM机上，可通过掀开面板，对其进行维护，这种翻转结构安装方便，便于维护。因此，目前的ATM机面板的安装常采用第三种安装结构。

然而，目前的翻转面板的锁紧结构是通过驱动机构驱动齿轮运转，以控制锁紧销水平移动，在面板锁紧状态下，由于外部震动或其他因素，容易造成齿轮转动，从而可能使锁紧销脱离销孔，造成面板处于未锁紧状态，而造成安全隐患。

技术实现要素：

本实用新型旨在提供一种可保证面板的锁紧结构锁紧牢靠、安全性能高的解锁结构。

本实用新型所述的一种解锁结构，包括通过拉绳与锁紧结构的第一齿轮连接的第二齿轮，第二齿轮与第一齿轮上分别固连有轮毂，拉绳两端分别套在第一齿轮的轮毂上和第二齿轮的轮毂上，所述第二齿轮下方设置有与之相啮合的齿条，齿条与四连杆机构铰接，四连杆机构还与锁连接，所述四连杆机构包括依次头尾铰接的第一连杆、第二连杆、第三连杆以及第四连杆，所述齿条与第二连杆铰接，锁的旋转轫与第四连杆接触。

本实用新型所述的一种解锁结构，通过设置解锁结构，以加强锁紧结构的安全性，在面板锁紧过程中，驱动机构驱动第一齿轮转动，第一齿轮带动第二齿轮转动，第二齿轮带动齿条朝向面板方向移动，从而带动第二连杆朝向面板方向摆动，当面板被锁紧时，四连杆机构处于自锁状态，避免面板处于未锁紧状态，此时，如若无钥匙，则锁无法开启，第一齿轮无法转动，面板无法开启；当需要上掀面板时，通过将与锁相配的钥匙插入锁中，开启锁，从而锁的旋转轫推动第四连杆朝背离面板的方向摆动，从而四连杆机构的自锁状态解除，同时，第二连杆带动齿条沿背离面板方向移动，齿条带动第二齿轮反向转动，从而第二齿轮带动第一齿轮反向转动，以实现面板的解锁，该种解锁结构的结构简单，且安全性能高，可有效防止面板关闭后未锁紧问题，同时，解锁结构锁紧面板后还具有自锁功能，只有特定钥匙才可以解锁，有效防止其他非专业操作者误操作解锁面板，便于银行管理，灵活性更强，制造成本低，可使锁紧结构牢靠的锁紧。

附图说明

图1为本实用新型结构示意图

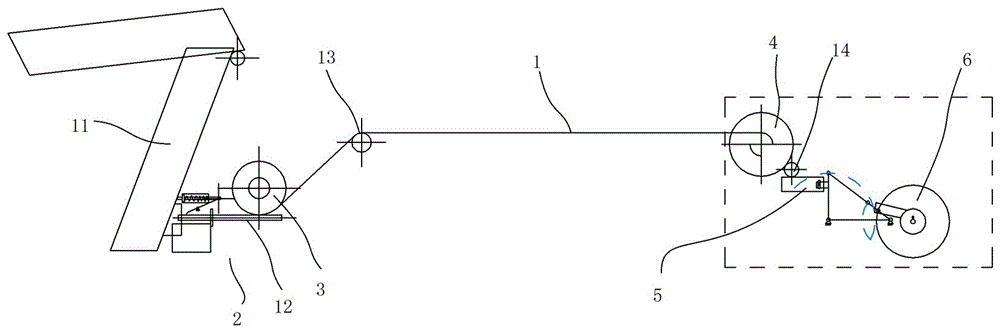

图2为本实用新型与锁紧结构连接结构示意图。

具体实施方式

一种解锁结构，如图1和图2所示，包括通过拉绳1与锁紧结构2的第一齿轮3连接的第二齿轮4，第二齿轮4与第一齿轮3上分别固连有轮毂，拉绳1两端分别套在第一齿轮3的轮毂上和第二齿轮4的轮毂上，所述第二齿轮4下方设置有与之相啮合的齿条5，齿条5与四连杆机构铰接，四连杆机构还与锁6连接，所述四连杆机构包括依次头尾铰接的第一连杆7、第二连杆8、第三连杆9以及第四连杆10，所述齿条5与第二连杆8铰接，锁6的旋转轫与第四连杆10接触。为进一步保证面板11锁紧的安全性和稳固性，通过设置解锁结构，以加强锁紧结构2的安全性，在面板11需要锁紧时，第一齿轮3转动，带动螺杆12前移并旋入螺纹孔内，同时，第一齿轮3转动带动第二齿轮4转动，第二齿轮4带动齿条5朝向面板11方向移动，从而带动第二连杆8朝向面板11方向摆动，当面板11被锁紧时，四连杆机构处于自锁状态，有效避免面板处于未锁紧状态，安全性能高，此时，如若无钥匙，则锁6无法开启，第一齿轮3无法转动；当需要上掀面板11时，通过将与锁6相配的钥匙插入锁中，开启锁6，从而锁6的旋转轫推动第四连杆10朝背离面板11的方向摆动，从而四连杆机构的自锁状态解除，同时，第二连杆8带动齿条5沿背离面板11方向移动，齿条5带动第二齿轮4反向转动，从而第二齿轮4带动第一齿轮3反向转动，以实现面板11的解锁，使螺杆12可从螺纹孔中完全脱离，该种解锁结构的结构简单，且安全性能高，制造成本低。

所述第一齿轮3与第二齿轮4之间设置有滑轮13，拉绳1绷紧在滑轮13上，从而可使解锁结构开启或自锁过程中更加省力。

所述第二齿轮4与齿条5之间还设置有小齿轮14，第二齿轮4与小齿轮14啮合，小齿轮14与齿条5啮合，从而可以将拉绳1的运行行程增大，有效保证解锁后螺杆12可完全退出螺纹孔。

所述锁6的旋转轫上固连有连接杆15，连接杆15自由端连接有凸轴，凸轴的轨迹边缘与第四连杆10接触，在解锁时，可驱动第四连杆10摆动解锁。

所述解锁结构外部设置有壳体16，从而可形成一个模块，便于拆装，且节省空间。

所述拉绳1为钢丝或尼龙绳。

以上所述的解锁结构，在其与其他无驱动机构的锁紧结构或其他需要自锁的结构连接时，可在解锁结构的第二齿轮上连接驱动电机或发条，以驱动第二齿轮转动，从而实现自锁，而在特定钥匙的开启下，实现解锁结构的开启。
