一种多功能扳手的制作方法

本实用新型涉及专用领域，尤其涉及一种多功能扳手。

背景技术：

扳手是用来旋转工件的工具，在大多数的实际操作中，使用扳手需要较大的空间，每次操作起来，只能转动小段角度，通常的做法是双手握住扳柄，转动一定角度后，卸下，重新固定，继续重复以上操作，作业效率底，并且当所需要扳手旋转的工件设置于工作件的内部时，没有足够的操作空间，以现有技术的扳手不能解决所述问题。

技术实现要素：

本实用新型的目的在于提供一种使用方便、功能多样的扳手，以解决现有技术中导致的上述多项缺陷。

本实用新型解决技术问题的技术方案为：一种多功能扳手，包括扳头和扳柄，所述扳头安装于扳柄首部，所述扳头由两块可开合的扳牙组成，且它们的连接处设有中心轴，所述中心轴上设有调节螺栓，所述扳柄前部设有旋转装置，所述旋转装置包括括设于扳头尾部的安装孔以及设于扳柄首部的回转槽，扳柄与扳头通过紧固螺栓连接固定，所述扳头尾部的外侧设有一弹性突起，所述弹性突起的轴心与扳头的正面垂直，所述回转槽内设有与之配合的凹槽。

优选的，所述凹槽侧面设有推杆，所述推杆表面设有开关按键。

优选的，所述扳头侧面内嵌有LED灯，所述LED灯通过导线与扳头内部的电池相连。

优选的，所述扳柄尾端设有录音器，所述录音器通过导线与电池和扩音器相连。

优选的，所述电池安装在扳柄凹槽中，所述凹槽表面设有可拆卸隔板。

本实用新型的有益效果为：本实用新型可根据需要调节扳头的开合程度以适应不同型号的工件，且扳柄的可旋转结构设计使得该种扳手能够适应工作空间较小的工件的拆卸。

附图说明

图1为本实用新型所述的一种多功能扳手的正视图。

图2为本实用新型所述的一种多功能扳手的结构示意图。

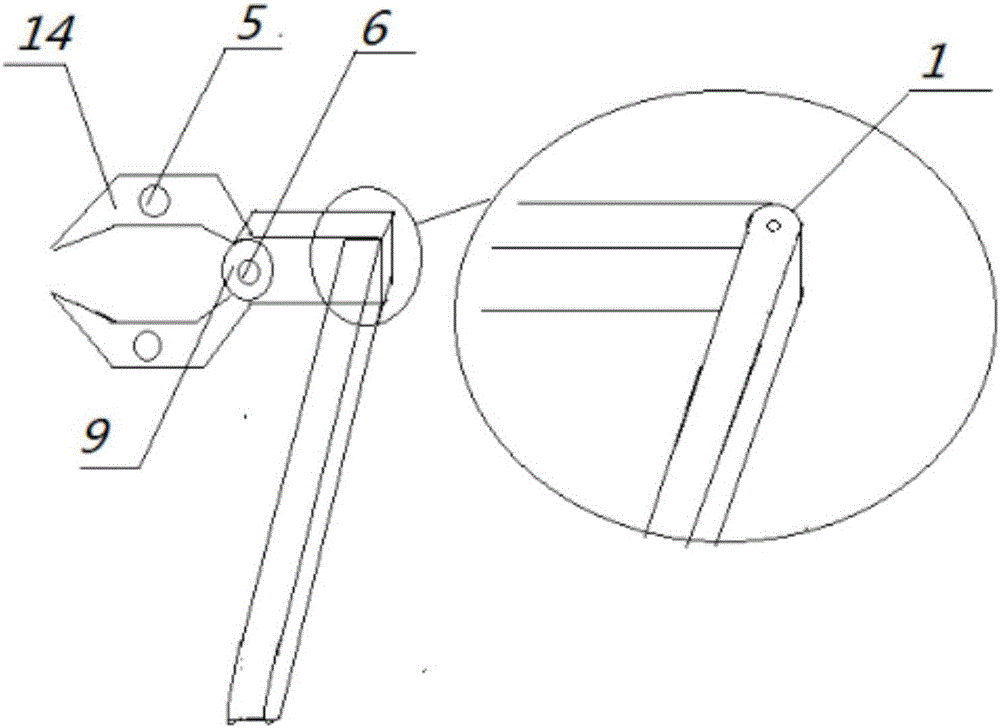

图3为本实用新型所述的一种多功能扳手的部分结构示意图。

其中：1—安装孔，2-突起，3-凹槽，4-回转槽，5-LED灯，6-调节螺栓，7-扳柄，8-推杆，9-中心轴，10-录音器，11-电池，12-扩音器，13-可拆卸隔板，14-扳头，15-开关按键。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1、图2和图3所示，一种多功能扳手，包括扳头14和扳柄7，所述扳头14安装于扳柄7首部，所述扳头14由两块可开合的扳牙组成，且它们的连接处设有中心轴9，所述中心轴9上设有调节螺栓6，所述扳柄7前部设有旋转装置，所述旋转装置包括括设于扳头14尾部的安装孔1以及设于扳柄7首部的回转槽4，扳柄7与扳头14通过紧固螺栓连接固定，所述扳头14尾部的外侧设有一弹性突起2，所述弹性突起2的轴心与扳头14的正面垂直，所述回转槽4内设有与之配合的凹槽3，该种扳手可根据需要调节扳头14的开合程度以适应不同型号的工件，当所需要旋转的工件置于设备的内部时，使用者可以将扳柄90度旋转，减小了该扳手所需的工作空间，然后将其置于工作空间内卡住工件，利用锤子从侧面敲击外端的扳柄7，从而达到使用扳手旋转工件的目的。

本实施例中，所述凹槽3侧面设有推杆8，所述推杆8表面设有开关按键15,方便使用者根据自己的需要选择是否旋转扳手进行工作。

值得注意的是，所述扳头14侧面内嵌有LED灯5，所述LED灯5通过导线与扳头14内部的电池相连，当扳手进行旋转工作时，使用者可以使用扳头14上的LED灯5对内部的工件照明。

另外，所述扳柄7尾端设有录音器10，所述录音器10通过导线与电池11和扩音器12相连，使用者可以快速直接使用录音器10录下操作之后工件的结构 数据或者是操作过程中产生的问题。

特别的，所述扳柄7尾端设有电池，所述电池安装在扳柄7凹槽中，所述凹槽表面设有可拆卸隔板13，使用者可以通过拆卸可拆卸隔板13来更换电池。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所做的等效结构或等效流程转换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
