一种用于水表自动旋盖的夹具的制作方法

本实用新型涉及水表组装设备领域，尤其涉及一种用于水表自动旋盖的夹具。

背景技术：

水表是一种用于测量水流量的仪表，通常由表盖将内部组件安装在表体内，最后通过旋紧表盖实现固定安装。水表零部件的组装是水表厂生产水表过程的一个重要的环节，水表表盖和水表壳体旋紧是水表装配的最后一个环节，也是最终会影响到水表零部件精度的一个环节。同样条件下，不同的旋紧力矩将深刻影响到水表的工作精度。旋紧力矩过大，水表表芯受力过大，水表工作时误差大，旋紧力矩偏小，水表工作时也有误差，同时出现水表漏水的状况，也会影响水表的精度。

表盖旋紧方式通常有手工旋紧和机械旋紧两种。手工旋紧即用扳手拧盖，此方式存在劳动强度大，效率低，需大量劳动工人等弊端，同时由于工人个体的差异性，很难控制扭力的大小，从而难以保证产品质量的一致性。专利申请号为200820094318.0的实用新型专利公开了一种自动拧紧设备，它包括机架，设置于所述机架上的动力机构，与所述动力机构连接、由所述动力机构带动的传动机构，以及与所述动力机构和传动机构连接的控制机构，所述自动拧紧设备还包括与所述控制机构连接的扭力控制器，所述传动机构包括与待装配螺纹壳体连接的夹持装置，与所述夹持装置连接的转动装置，与所述转动装置连接、带动其做旋转运动的传动装置，以及推动待装配螺纹壳体作运动的推动装置。这种自动拧紧设备虽然提高了水表组装的自动化程度，但该设备在实际使用过程中，易存在如下几个问题：1、由于水表个体尺寸差异，不可调整的夹持装置不能完全将水表装紧，可能导致拧紧设备与水表卡死，也会因为装夹不紧震动过大损伤水表；2、水表装紧仅凭肉眼无法保证表面水平，在旋转过程中拧紧装置会损伤水表。

技术实现要素：

本实用新型的目的在于提供一种用于水表自动旋盖的夹具，对水表水平进行检测、对水表装夹的松紧进行调整，使水表旋盖过程快速、平稳地完成，保证水表被卡死或损伤。

为解决上述技术问题，本实用新型所采用的技术方案是：

一种用于水表自动旋盖的夹具，包括底座和夹具，夹具通过螺栓固定在底座上，所述夹具包括底板，夹具内安装有下固定座，下固定座与底板之间安装有高度调节机构；所述夹具为两个，任意一个夹具的顶部安装有用于检测水表表壳水平度的水平检测杆；夹具顶部还设置有上固定座，上固定座的一端通过螺栓与夹具一侧连接，上固定座的另一端通过销与夹具另一侧连接。

作为本实用新型的优选方案，所述高度调节机构包括螺纹连接的固定杆和伸缩杆，所述伸缩杆上设置有转动头。

作为本实用新型的优选方案，所述水平检测杆包括直角杆和水平环形杆，水平环形杆与直角杆可伸缩连接，水平环形杆的外端为环形圈。

作为本实用新型的优选方案，所述下固定座的上表面为凹形，下固定座的上表面上设置有凹形垫片。

作为本实用新型的优选方案，所述上固定座的下表面为凹形，上固定座的下表面上设置有凹形垫片。

本实用新型具有如下有益效果：

1、本实用新型的夹具内安装有下固定座，下固定座与底板之间安装有高度调节机构，高度调节机构包括螺纹连接的固定杆和伸缩杆，伸缩杆上设置有转动头。通过旋拧转动头来调节伸缩杆在固定杆内的伸缩长度，从而调整下固定座的高度，以达到装紧水表的目的。将水表装夹到合适的松紧度，可避免因为装夹过松使旋盖机与水表卡死；也能减小旋盖过程中的震动，避免水表损伤。

2、夹具为两个，任意一个夹具的顶部安装有用于检测水表表壳水平度的水平检测杆，水平检测杆包括直角杆和水平环形杆，水平环形杆与直角杆可伸缩连接。使用时，将水平检测杆的直角杆拉出到与水表表面齐平的高度，再将水平环形杆拉伸到合适的长度；在水平面内旋转水平检测杆，使水平的环形圈刚好套在水表表面上。观察环形圈与水表表面各方位间的贴合情况，若贴合部位有间隙，说明该方位上，水表的高度过低，调整与其最近的高度调节机构，使水表表面保持水平。这样，可以轻松的检测水表装夹是否水平，并根据检测情况，调整水表的装夹位置，使其表面达到水平。在水表保持水平的情况下，水表周面各方向与旋盖机的旋盖装置保持相同间距，避免在旋转过程中拧紧装置会损伤水表。

3、夹具顶部还设置有上固定座，上固定座的一端通过螺栓与夹具一侧连接，上固定座的另一端通过销与夹具另一侧连接，只需用手取出或放入销钉，就能使上固定座打开或装紧，非常方便快捷。下固定座的上表面为凹形，其内设置有凹形垫片，上固定座的下表面为凹形，其内设置有凹形垫片。凹形垫片能对水表产生缓冲减震作用，也能增大其与水表之间的接触面积，避免水表局部应力过大而损伤。

附图说明

图1是本实用新型的结构示意图；

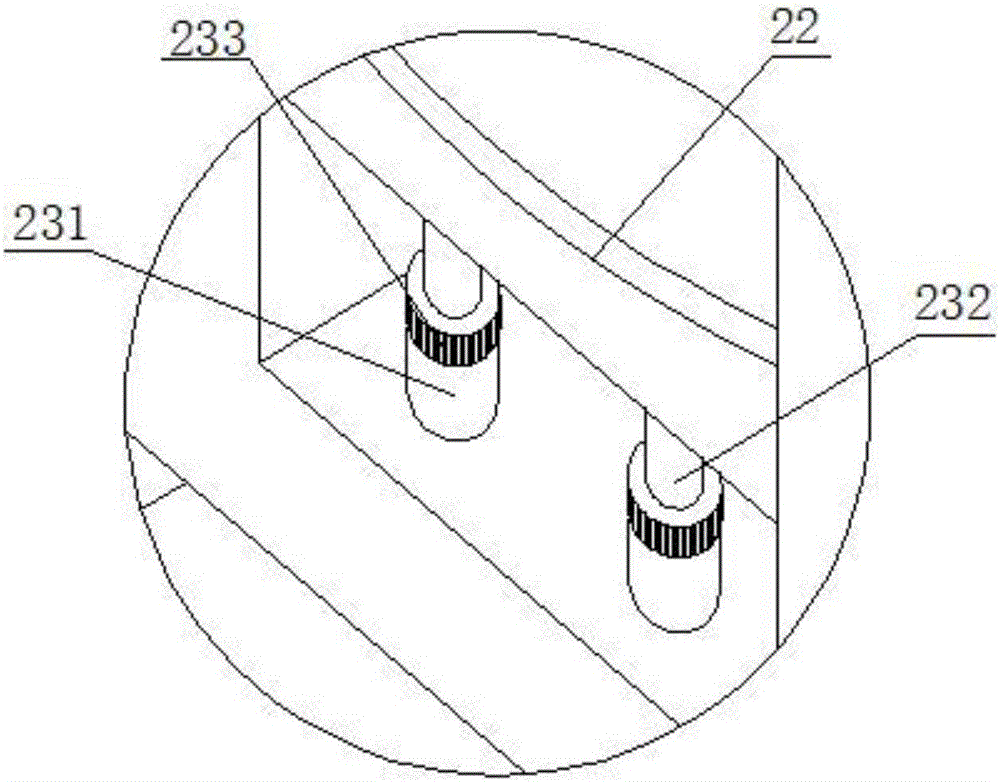

图2是高度调节机构的结构示意图。

图中，1-底座，2-夹具，21-底板，22-下固定座，23-高度调节机构，24-水平检测杆，25-上固定座，231-固定杆，232-伸缩杆，233-转动头，241-直角杆，242-水平环形杆，243-环形圈。

具体实施方式

下面结合附图，对本实用新型作详细的说明。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

实施例一

一种用于水表自动旋盖的夹具，包括底座1和夹具2，夹具2通过螺栓固定在底座1上，所述夹具2包括底板21，夹具2内安装有下固定座22，下固定座22与底板21之间安装有高度调节机构23；所述夹具2为两个，任意一个夹具2的顶部安装有用于检测水表表壳水平度的水平检测杆24；夹具2顶部还设置有上固定座25，上固定座25的一端通过螺栓与夹具2一侧连接，上固定座25的另一端通过销与夹具2另一侧连接。

本实用新型的夹具2为两个，意一个夹具2的顶部安装有用于检测水表表壳水平度的水平检测杆24。使用时，将水平检测杆24外端置于水表表面，观察水平检测杆24与水表表面各方位间的贴合情况，若贴合部位有间隙，说明该方位上水表的高度过低，调整与其最近的高度调节机构23，使水表表面保持水平。这样，可以轻松的检测水表装夹是否水平，并根据检测情况，调整水表的装夹位置，使其表面达到水平。在水表保持水平的情况下，水表周面各方向与旋盖机的旋盖装置保持相同间距，避免在旋转过程中拧紧装置会损伤水表。

夹具2内安装有下固定座22，下固定座22与底板21之间安装有高度调节机构23。通过调整高度调节机构23来调整下固定座22的高度，以达到装紧水表的目的。将水表装夹到合适的松紧度，可避免因为装夹过松使旋盖机与水表卡死；也能减小旋盖过程中的震动，避免水表损伤。

夹具2顶部还设置有上固定座25，上固定座25的一端通过螺栓与夹具2一侧连接，上固定座25的另一端通过销与夹具2另一侧连接，只需用手取出或放入销钉，就能使上固定座25打开或装紧，非常方便快捷。

实施例二

一种用于水表自动旋盖的夹具，包括底座1和夹具2，夹具2通过螺栓固定在底座1上，所述夹具2包括底板21，夹具2内安装有下固定座22，下固定座22与底板21之间安装有高度调节机构23；所述夹具2为两个，意一个夹具2的顶部安装有用于检测水表表壳水平度的水平检测杆24；夹具2顶部还设置有上固定座25，上固定座25的一端通过螺栓与夹具2一侧连接，上固定座25的另一端通过销与夹具2另一侧连接。所述高度调节机构23包括螺纹连接的固定杆231和伸缩杆232，所述伸缩杆232上设置有转动头233。所述水平检测杆24包括直角杆241和水平环形杆242，水平环形杆242与直角杆241可伸缩连接，水平环形杆242的外端为环形圈243。

本实用新型的夹具2为两个，意一个夹具2的顶部安装有用于检测水表表壳水平度的水平检测杆24，水平检测杆24包括直角杆241和水平环形杆242，水平环形杆242与直角杆241可伸缩连接。使用时，将水平检测杆24的直角杆241拉出到与水表表面齐平的高度，再将水平环形杆242拉伸到合适的长度；在水平面内旋转水平检测杆24，使水平的环形圈243刚好套在水表表面上。观察环形圈243与水表表面各方位间的贴合情况，若贴合部位有间隙，说明该方位上，水表的高度过低，调整与其最近的高度调节机构23，使水表表面保持水平。这样，可以轻松的检测水表装夹是否水平，并根据检测情况，调整水表的装夹位置，使其表面达到水平。

夹具2内安装有下固定座22，下固定座22与底板21之间安装有高度调节机构23，高度调节机构23包括螺纹连接的固定杆231和伸缩杆232，伸缩杆232上设置有转动头233。通过旋拧转动头233来调节伸缩杆232在固定杆231内的伸缩长度，从而调整下固定座22的高度，以达到装紧水表的目的。将水表装夹到合适的松紧度，可避免因为装夹过松使旋盖机与水表卡死；也能减小旋盖过程中的震动，避免水表损伤。

夹具2顶部还设置有上固定座25，上固定座25的一端通过螺栓与夹具2一侧连接，上固定座25的另一端通过销与夹具2另一侧连接，只需用手取出或放入销钉，就能使上固定座25打开或装紧，非常方便快捷。

实施例三

一种用于水表自动旋盖的夹具，包括底座1和夹具2，夹具2通过螺栓固定在底座1上，所述夹具2包括底板21，夹具2内安装有下固定座22，下固定座22与底板21之间安装有高度调节机构23；所述夹具2为两个，意一个夹具2的顶部安装有用于检测水表表壳水平度的水平检测杆24；夹具2顶部还设置有上固定座25，上固定座25的一端通过螺栓与夹具2一侧连接，上固定座25的另一端通过销与夹具2另一侧连接。所述高度调节机构23包括螺纹连接的固定杆231和伸缩杆232，所述伸缩杆232上设置有转动头233。所述水平检测杆24包括直角杆241和水平环形杆242，水平环形杆242与直角杆241可伸缩连接，水平环形杆242的外端为环形圈243。所述下固定座22的上表面为凹形，下固定座22的上表面上设置有凹形垫片；所述上固定座25的下表面为凹形，上固定座25的下表面上设置有凹形垫片。

本实用新型的夹具2为两个，意一个夹具2的顶部安装有用于检测水表表壳水平度的水平检测杆24，水平检测杆24包括直角杆241和水平环形杆242，水平环形杆242与直角杆241可伸缩连接。使用时，将水平检测杆24的直角杆241拉出到与水表表面齐平的高度，再将水平环形杆242拉伸到合适的长度；在水平面内旋转水平检测杆24，使水平的环形圈243刚好套在水表表面上。观察环形圈243与水表表面各方位间的贴合情况，若贴合部位有间隙，说明该方位上，水表的高度过低，调整与其最近的高度调节机构23，使水表表面保持水平。这样，可以轻松的检测水表装夹是否水平，并根据检测情况，调整水表的装夹位置，使其表面达到水平。

夹具2内安装有下固定座22，下固定座22与底板21之间安装有高度调节机构23，高度调节机构23包括螺纹连接的固定杆231和伸缩杆232，伸缩杆232上设置有转动头233。通过旋拧转动头233来调节伸缩杆232在固定杆231内的伸缩长度，从而调整下固定座22的高度，以达到装紧水表的目的。将水表装夹到合适的松紧度，可避免因为装夹过松使旋盖机与水表卡死；也能减小旋盖过程中的震动，避免水表损伤。

夹具2顶部还设置有上固定座25，上固定座25的一端通过螺栓与夹具2一侧连接，上固定座25的另一端通过销与夹具2另一侧连接，只需用手取出或放入销钉，就能使上固定座25打开或装紧，非常方便快捷。下固定座22的上表面为凹形，其内设置有凹形垫片，上固定座25的下表面为凹形，其内设置有凹形垫片。凹形垫片能对水表产生缓冲减震作用，也能增大其与水表之间的接触面积，避免水表局部应力过大而损伤。
