一种按钮式执手锁的制作方法

本实用新型涉及一种执手锁。

背景技术：

现有的一些执手锁门内上锁时，通过转动旋钮来达到上锁目的，这样的方式结构简单，由旋钮直接带动锁杆上锁，但是解锁时也是转动旋钮解锁，这样在紧急情况下，无法迅速逃生。因此市场出现了按钮式执手锁，但是其设计结构复杂，旋钮按下后通过很多的传动机构来带动锁杆转动，生产成本高。

技术实现要素：

本实用新型的目的是克服现有技术的不足，提供一种结构简单，成本低的按钮式执手锁。

为了解决上述问题，本实用新型采用以下技术方案：

一种按钮式执手锁，包括挡盖，所述的挡盖内设有转芯，所述的转芯外套有一端插入到挡盖内的执手，所述的转芯内设有一端伸出执手外的按钮，其特征在于：所述的转芯上设有螺旋滑槽，所述的螺旋滑槽的一端设有拐点卡槽，所述的按钮上设有当按钮被按下时能沿所述的螺旋滑槽滑动的导滑柱，所述的按钮上设有当按钮被按下时能被带动转动的锁杆，所述的按钮一侧设有能将其弹压的弹簧。

如上所述的一种按钮式执手锁，其特征在于：所述的转芯内设有安装片，所述的弹簧设在按钮与所述的安装片之间。

如上所述的一种按钮式执手锁，其特征在于：所述的执手上设有插孔，所述的安装片上设有从所述的转芯上穿出插入到插孔内的穿装分叉，所述的转芯上设有插入到所述的安装片上将所述的安装片向插孔一侧弹压的弹性件。

如上所述的一种按钮式执手锁，其特征在于：所述的拐点卡槽设有向所述的挡盖一侧拐的方形端和与方形端相对的弧形端。

本实用新型的有益效果有：按钮被按下出去后，导滑柱沿着螺旋滑槽滑动到拐点卡槽，从而使按钮，按钮转动带动锁杆转动，实现上锁，转动执手时带动转芯，使导滑柱滑出拐点卡槽，在弹簧弹性力作用下复位，解锁，结构简单，能够实现快速逃生。

【附图说明】

图1为本实用新型的立体图；

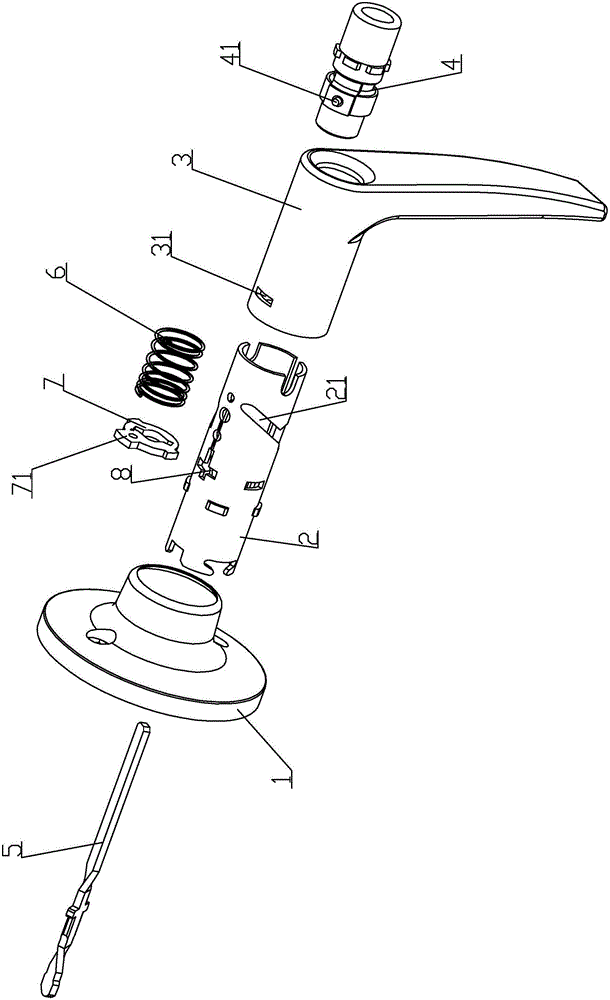

图2为本实用新型的爆炸图；

图3为本实用新型的部件立体图；

图4为本实用新型的转芯的立体图。

【具体实施方式】

下面结合附图与具体实施方式对本实用新型作进一步详细描述：

如图1至图4所示，一种按钮式执手锁，包括挡盖1，挡盖1内设有转芯2，转芯2外套有一端插入到挡盖1内的执手3，转芯2内设有一端伸出执手3外的按钮4，转芯2上设有螺旋滑槽21，螺旋滑槽21的一端设有拐点卡槽22，拐点卡槽22设有向挡盖1一侧拐的方形端23和与方形端23相对的弧形端24。按钮4上设有当按钮4被按下时能沿螺旋滑槽21滑动的导滑柱41，螺旋滑槽21设有两条，每条螺旋滑槽21均设有一个拐点卡槽22，导滑柱41对应设有两个，每个导滑柱41在一个螺旋滑槽21内滑动，螺旋滑槽21呈螺旋状，这样导滑柱41在其内滑动时，可以将直线移动转变成转动，因此按钮4被按下后，同时进行转动。按钮4上设有当按钮4被按下时能被带动转动的锁杆5，锁杆5转动后可以将锁芯锁上或者解锁，按钮4一侧设有能将其弹压的弹簧6，当导滑柱41从拐点卡槽22滑入到螺旋滑槽21时，弹簧会将按钮4弹压复位。按钮4被按下后导滑柱41从螺旋滑槽21滑入到拐点卡槽22，导滑柱41先被方形端23挡住，不在移动，松开按钮4后，在弹簧6的弹性力作用下，导滑柱41进入到弧形端24内，弧形端24向方形端23的反方向凹，设置为弧形端24方便执手3转动后，导滑柱41容易从弧形端24滑入到螺旋滑槽21内。

转芯2内设有安装片7，弹簧6设在按钮4与安装片7之间。执手3上设有插孔31，安装片7上设有从转芯2上穿出插入到插孔31内的穿装分叉71，转芯2上设有插入到安装片7上将安装片7向插孔31一侧弹压的弹性件8。安装片7方便执手3安装，结构简单，安装方便。
