一种办公家具柜面板的五金连接件的制作方法

本实用新型涉及一种办公家具柜面板的五金连接件。

背景技术：

铰链又称合页是用来连接两个固体并允许两者之间做相对转动的机械装置。铰链可由可移动的组件构成，或者由可折叠的材料构成。合页主要安装于门窗上,而铰链更多安装于橱柜上，按材质分类主要分为，不锈钢铰链和铁铰链；为让人们得到更好的享受又出现了液压铰链（又称阻尼铰链），其特点是在柜门关闭时带来缓冲功能，最大程度的减小了柜门关闭时与柜体碰撞发出的噪音。通常的铰链不具有定位定开启角度的功能，因此很大的程度上不适用于办公家具柜面板的使用。

技术实现要素：

本实用新型的目的是提供一种办公家具柜面板的五金连接件。

本实用新型解决其上述的技术问题所采用以下的技术方案：一种办公家具柜面板的五金连接件，其主要构造有：插管a、插管b、齿槽、齿盘、勾齿、片簧、触点、触孔、铆钉a、铆钉b，所述的插管a上焊接有齿槽，插管b上焊接有齿盘；所述的齿槽内通过铆钉a栓接有勾齿，勾齿上通过触点固定有片簧，所述的触点顶端凸出于触孔外；

所述的齿槽内通过铆钉b与齿盘相栓接；所述的齿盘与勾齿相咬合；所述的铆钉a上绕有弹簧座，弹簧座扣接于勾齿内。

进一步地，所述的插管a、插管b侧面开有整条的槽缝。

进一步地，所述的齿盘上设有6-18颗齿。

本实用新型的有益效果：具有普通铰链所有的功能外，还具有可定位定角度开启的柜面板的功能；因此实用度高且经久耐用。

附图说明

图1为本实用新型一种办公家具柜面板的五金连接件整体结构图。

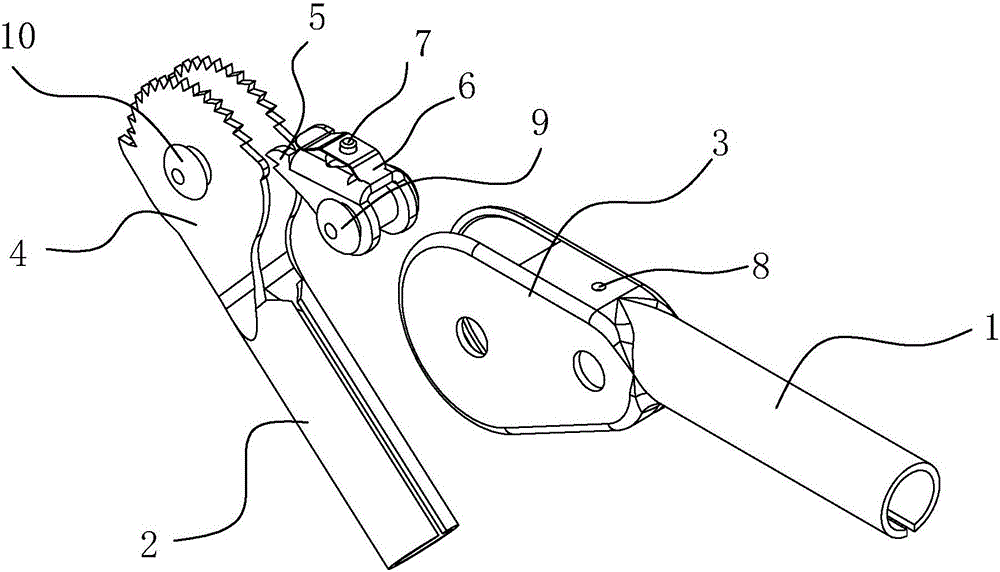

图2为本实用新型一种办公家具柜面板的五金连接件爆炸结构图。

图中1-插管a，2-插管b，3-齿槽，4-齿盘，5-勾齿，6-片簧，7-触点，8-触孔，9-铆钉a，10-铆钉b。

具体实施方式

下面结合附图1-2对本实用新型的具体实施方式做一个详细的说明。

实施例：一种办公家具柜面板的五金连接件，其主要构造有：插管a1、插管b2、齿槽3、齿盘4、勾齿5、片簧6、触点7、触孔8、铆钉a9、铆钉b10，所述的插管a1上焊接有齿槽3，插管b2上焊接有齿盘4；所述的齿槽3内通过铆钉a9栓接有勾齿5，勾齿5上通过触点7固定有片簧6，所述的触点7顶端凸出于触孔8外；

所述的齿槽3内通过铆钉b10与齿盘4相栓接；所述的齿盘4与勾齿5相咬合；所述的铆钉a9上绕有弹簧座，弹簧座扣接于勾齿5内。

所述的插管a1、插管b2侧面开有整条的槽缝。

所述的齿盘4上设有6-18颗齿。

本实用新型的构成原理简单，其核心是设置于齿盘4的6-18颗齿，设置的齿越多其可定位的角度设置就越广；其次插管a1、插管b2采用了侧面开整条的槽缝设计，这种设计可以调整插管的孔径，从而一定程度上提升了应用范围。

静止状态下齿盘4、勾齿5处于咬合状态，当按压触点7时，勾齿5脱离，实现定位角度的调整。
