一种带有小斜舌的单舌通道锁体的制作方法

本实用新型涉及一种锁具，特别涉及一种带有小斜舌的单舌通道锁体。

背景技术：

目前市场上的门锁基本为单舌或多舌，目前市场上单舌锁的锁舌为分为方舌和斜舌，目前市场上的斜舌锁在使用时，容易被打开，通过卡片从门缝里插入，很容易就被打开，安全性差，所以需要一种带有小斜舌的单舌通道锁体才能解决这些问题。

技术实现要素：

针对现有的技术不足，本实用新型提供一种带有小斜舌的单舌通道锁体。

为了实现上述目的，本实用新型所采取的技术方案是：一种带有小斜舌的单舌通道锁体，包括锁体，所述的锁体包括锁套，所述的锁套上端面设有扣板，所述的扣板上设有面板，所述的锁套内设有方芯，所述的锁套内还设有定位片，还包括活动架，所述的活动架设置在锁套内，所述的活动架顶端固定设有大斜舌，所述的大斜舌内设有切口，切口内设有可转动的小斜舌，所述的活动架上端与定位片之间设有复位弹簧，所述的活动架上设有滑槽，所述的方芯设置在滑槽内，所述的锁套位于方芯两侧的部位设有切槽，所述的活动架上设有滑块，所述的滑块凸出于切槽。

所述的小斜舌通过转轴设置在大斜舌的切口内，所述的小斜舌上设有卡槽，卡槽外端设有抵接块，对应地，所述的面板上设有与抵接块配合的挡片。

所述的锁套包括上锁套和下锁套，所述的上锁套和下锁套之间，扣接配合，所述的定位片为两端设有凸起的卡块，对应地，所述的上锁套和下锁套上均设有卡槽，所述的定位片两端的卡块分别与上锁套和下锁套的卡槽配合连接。

本实用新型的有益效果：本实用新型提供一种带有小斜舌的单舌通道锁体，本产品解决了目前市场上的斜舌锁容易被打开的问题，本产品在锁舌上增加一个小斜舌，能够有效的防止锁舌被卡片打开的问题，增加了安全性，而且使用方便，非常实用。

附图说明

图1为本实用新型的结构示意图；

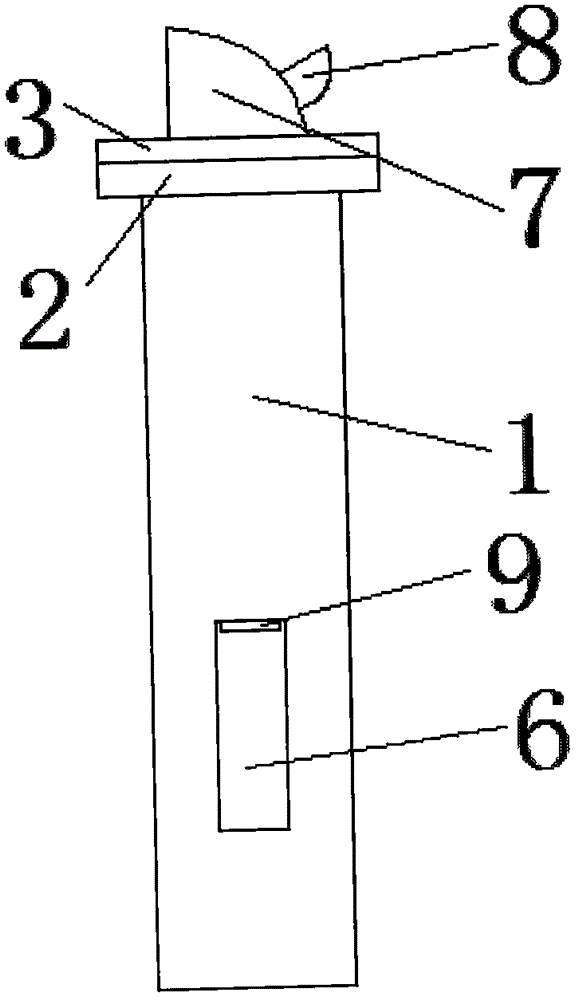

图2为本实用新型的侧视图。

具体实施方式

如图1～图2所示，一种带有小斜舌的单舌通道锁体，包括锁体，所述的锁体包括锁套1，所述的锁套1上端面设有扣板2，所述的扣板2上设有面板3，所述的锁套1内设有方芯4，所述的锁套1内还设有定位片5，还包括活动架6，所述的活动架6设置在锁套1内，所述的活动架6顶端固定设有大斜舌7，所述的大斜舌7内设有切口，切口内设有可转动的小斜舌8，所述的活动架6上端与定位片5之间设有复位弹簧，所述的活动架6上设有滑槽，所述的方芯4设置在滑槽内，所述的锁套1位于方芯两侧的部位设有切槽，所述的活动架6上设有滑块9，所述的滑块9凸出于切槽。

所述的小斜舌8通过转轴设置在大斜舌的切口内，所述的小斜舌8上设有卡槽，卡槽外端设有抵接块，对应地，所述的面板3上设有与抵接块配合的挡片。

所述的锁套1包括上锁套和下锁套，所述的上锁套和下锁套之间，扣接配合，所述的定位片5为两端设有凸起的卡块，对应地，所述的上锁套和下锁套上均设有卡槽，所述的定位片5两端的卡块分别与上锁套和下锁套的卡槽配合连接。

本实用新型的有益效果：本实用新型提供一种带有小斜舌的单舌通道锁体，本产品解决了目前市场上的斜舌锁容易被打开的问题，本产品在锁舌上增加一个小斜舌，能够有效的防止锁舌被卡片打开的问题，增加了安全性，而且使用方便，非常实用。
