USB锁的制作方法

本实用新型是有关于一种锁具，尤指一种兼具防盗、耐用与降低生产成品的USB锁。

背景技术：

3C产品常见放置于公众场所提供使用，例如桌面计算机或笔记本电脑等，该计算机教室以桌面计算机提供学生进行教学使用，或是图书馆、公家机关或卖场亦会放置3C产品提供大众使用，而经由实际使用的经验得知，该笔记本电脑的体积较小，容易被搬动或盗窃，因此在公众场合皆会以锁具进行锁固，以达到有效管理或防止盗取的目的，但该锁具的种类繁多，且该锁具的内部构件亦过多，将导致生产与组装的成本提高，使其锁具的市场竞争力不足，又该各家品牌的笔记本电脑的防盗孔设计亦不同，更是有些小型笔记本电脑无防盗孔设计，使得现有锁具的适用性低，更无法使用于不具有防盗孔的3C产品处，此为本实用新型所欲克服的现有锁具的缺失，另一方面，该3C产品的USB插座用于插设U盘或移动硬盘进行数据的存取，但该3C产品放置于公众场所时，不仅要防范有心人士以U盘窃取内部数据，更可能因为插设带有病毒的U盘，造致3C产品的损坏或中毒，导致3C产品的USB插座存在有安全防护效果不足的缺失，此亦为本实用新型所欲克服的问题。

有鉴于此，本实用新型的创作人于多年从事相关产品的制造开发与设计经验，针对上述的目标，详加设计与审慎评估后，终得一确具实用性的本实用新型。

技术实现要素：

本实用新型所欲解决的技术问题在于针对现有技术存在的上述缺失，提供一种USB锁。该USB锁包括有：一内壳一端形成有一头部，并于头部处开设有一USB开口，且该内壳的另一端形成有一管部，而该管部开设有一相通该USB开口的通孔，又该管部开设有一固定孔；一外壳套设于该内壳的管部，且由外壳配合内壳的头部夹设有一套于管部的连接环，又该外壳对应固定孔开设有一插孔，并于插孔与固定孔处插设固定有一插销；一USB插头固定于内壳的USB开口，并外凸于USB开口形成有一方形管，又该方形管的一表面开设有一作动口，且该USB插头于作动口处依序延伸有一底片部、一斜片部及一勾部，又该底片部形成与方形管相同平面，且该斜片部朝向方形管内部斜向渐深，而该底片部与斜片部的面积比例介于1比3至1比4之间，又该勾部是向作动口方向弯曲，一连动件的一端形成有一锁片，且该连动件以锁片容置于USB插头内部，而该锁片对应斜片部与勾部位置开设有一闪避口，又该连动件于另一端形成有一结合部，且该结合部开设有一结合孔以提供插销的穿设固定，又该结合部连接有一锁杆，且该锁杆穿设于一钥匙锁处，而该锁杆与钥匙锁皆容设于内壳的通孔内。

其中，该内壳于通孔内部凸设有至少一凸柱，且该USB插头的底缘开设有至少一穿孔，并由穿孔套设于凸柱而形成USB插头与内壳的结合固定。

其中，该连动件的结合部开设有一容置槽，且该锁杆凸设有一块体，并由锁杆的块体置入容置槽内，使锁杆可自转的推拉该连动件。

其中，该连接环连接有一锁绳，并由锁绳对外绕设形成防盗效果。

本实用新型的第一主要目的在于，该内壳以USB开口提供USB插头的固定，并由管部的通孔提供连动件、锁杆与钥匙锁的容置组装，而该锁杆连接该连动件的结合部，另以外壳套设内壳形成对连接环的夹设限位，并由插销同时穿设外壳的插孔、内壳的固定孔及钥匙锁的结合孔，由此结构就能达到锁设于USB插槽的功能，借此简化组合的构件数量，同时兼具有容易组装与降低加工成本的功效。

本实用新型的第二主要目的在于，该USB插头配合钥匙锁构成3C产品的锁固状态，令3C产品在无设计防盗孔的情况下亦能以USB插槽达到锁固防盗的目的，更通过USB插头的广泛应用特性，进一步提高锁具的防盗适用性，更能封密闭该USB插槽让其它使用者无法使用，不仅防止外接U盘窃取内部数据，更能减少U盘端所夹带病毒的侵入，以提高其使用安全性。

本实用新型的第三主要目的在于，该USB插头于作动口处依序延伸有一底片部、一斜片部及一勾部，又该底片部形成与方形管相同平面，且该斜片部朝向方形管内部斜向渐深，而该底片部与斜片部的面积比例介于1比3至1比4之间，让锁片推动斜片部的行程增加，借此提高其开关切换的稳定性，亦能减少发生弹性疲乏的情况，以提高其耐用性。

其他目的、优点和本实用新型的新颖特性将从以下详细的描述与相关的附图更加显明。

附图说明

图1为本实用新型的立体图。

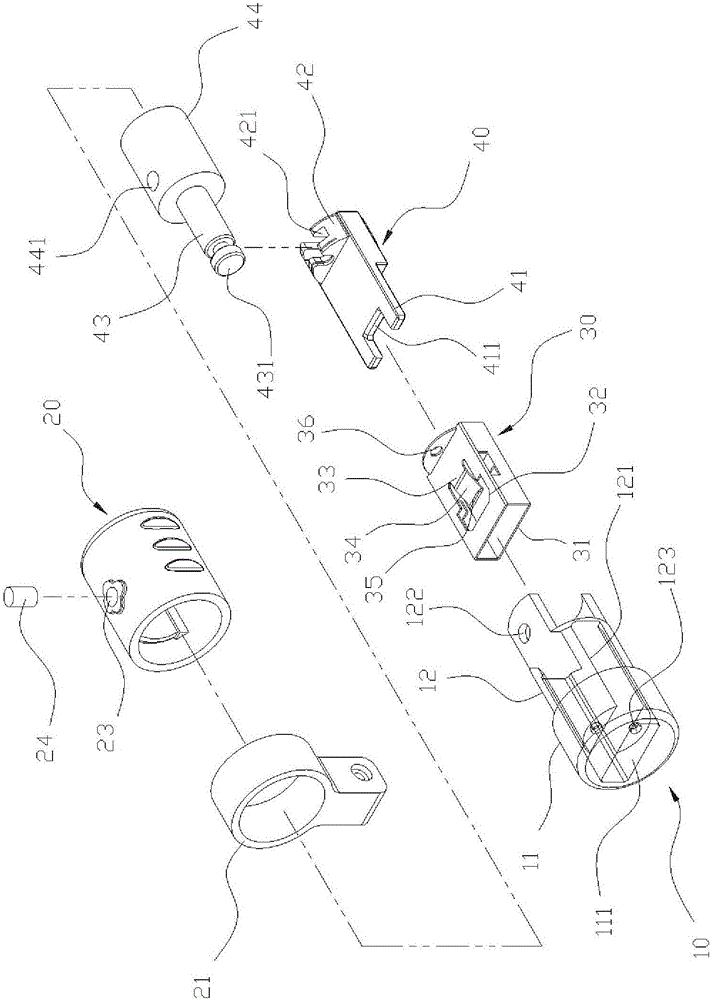

图2为本实用新型的立体分解图。

图3为本实用新型的剖视图。

图4为本实用新型的使用状态示意图(一)。

图5为本实用新型的使用状态示意图(二)。

图6为本实用新型的使用状态示意图(三)。

〔本实用新型〕

内壳-----10

头部-----11

USB开口---111

管部-----12

通孔-----121

固定孔----122

凸柱-----123

外壳-----20

连接环----21

锁绳-----22

插孔-----23

插销-----24

USB插头---30

方形管----31

作动口----32

底片部----33

斜片部----34

勾部-----35

穿孔-----36

连动件----40

锁片-----41

闪避口----411

结合部----42

容置槽----421

锁杆-----43

块体-----431

钥匙锁----44

结合孔----441

USB插槽---50

具体实施方式

为使本领域技术人员对本实用新型的目的、特征及功效能够有更进一步的了解与认识，以下配合【附图简单说明】详述如后：

先请由图1与图2所示观察，一种USB锁，其包括有：一内壳10、一外壳20、一USB插头30及一连动件40，一内壳10一端形成有一头部11，并于头部11处开设有一USB开口111，该内壳10的另一端形成有一管部12，而该管部12开设有一相通该USB开口111的通孔121，又该管部12开设有一固定孔122，且该内壳10于通孔121内部凸设有至少一凸柱123，一外壳20套设于该内壳10的管部12，且由外壳20配合内壳10的头部11夹设有一套于管部12的连接环21，该连接环21连接有一锁绳22(如图6所示)，并由锁绳22对外绕设形成防盗效果，又该外壳20对应固定孔122开设有一插孔23，并于插孔23与固定孔122处插设固定有一插销24，一USB插头30固定于内壳10的USB开口111，并外凸于USB开口111形成有一方形管31，又该方形管31的一表面开设有一作动口32，且该USB插头30于作动口32处依序延伸有一底片部33、一斜片部34及一勾部35，又该底片部33形成与方形管31相同平面，且该斜片部34朝向方形管31内部斜向渐深，而该底片部33与斜片部34的面积比例介于1比3至1比4之间，又该勾部35是向作动口32方向弯曲，且该USB插头30的底缘开设有至少一穿孔36，并由穿孔36套设于凸柱123而形成USB插头30与内壳10的结合固定，一连动件40的一端形成有一锁片41，该连动件40以锁片41容置于USB插头30内部，且该锁片41对应斜片部34与勾部35位置开设有一闪避口411，又该连动件40于另一端形成有一结合部42，又该结合部42连接有一锁杆43，其中，该连动件40的结合部42开设有一容置槽421，而该锁杆43凸设有一块体431，并由锁杆43的块体431置入容置槽421内，使锁杆43可自转的推拉该连动件40，又该锁杆43穿设于一钥匙锁44处，而该锁杆43与钥匙锁44皆容设于内壳10的通孔121内，且该钥匙锁44开设有一结合孔441以提供插销24的穿设固定，通过该钥匙锁44能控制锁杆43的轴向位移，并让锁杆43带动锁片41于USB插头30内移动，使锁片41挤压斜片部34，上推斜片部34形成与底片部33相同平面，即能外推勾部35形成锁固状态，并于闪避口411闪避斜片部34形成开锁状态。

其结构的组装，再请由图1、图2、图3所示观察，先将连动件40的锁片41端插入USB插头30，再把锁杆43的块体431卡设于结合部42的容置槽421，在USB插头30、连动件40、锁杆43及钥匙锁44组合一体后，由USB插头30端置入内壳10的USB开口111，并以USB插头30的穿孔36套设于内壳10的凸柱123，同时让连动件40、锁杆43与钥匙锁44皆容置于该内壳10的通孔121内，又将该连接环21套设于内壳10的管部12，再以外壳20套设于内壳10的管部12，并由外壳20配合内壳10的头部11夹设该连接环21，且以外壳20阻挡该钥匙锁44，使设置于内壳10中的连动件40与钥匙锁44形成位置限制，最后再以插销24同时穿设于外壳20的插孔23、内壳10的固定孔122及钥匙锁44的结合孔441，借此完成其结构的组装。

其实际使用的情况，再请由图2连续至图6所示观察，在未锁固的情况下，该锁杆43缩向钥匙锁44，且锁杆43的一端凸设于钥匙锁44外端，并由锁杆43拉动连动件40同向位移，此时该连动件40的锁片41将以闪避口411闪避该USB插头30的斜片部34，让勾部35能通过斜片部34斜向内弯于USB插头30内部，使USB插头30能顺利插设于3C产品的USB插槽50处，再进一步压按该钥匙锁44外凸的锁杆43，让锁杆43连动该连动件40向USB插头30端位移，令该连动件40的锁片41推向USB开口111方向，即能通过锁片41顶推该斜片部34，上推斜片部34形成与底片部33相同平面，即能外推勾部35卡设于该USB插槽50处，进而配合锁绳22达到锁固防盗的使用目的，反之欲解锁时，对钥匙锁44进行解锁，就能自动将锁杆43与连动件40拉回，回复至闪避口411对准该斜片部34的未锁设状态，借此达到方便锁设使用的功效。据上述具体实施例的结构，可得到下述的效益：(一)该内壳10以USB开口111提供USB插头30的固定，并由管部12的通孔121提供连动件40、锁杆43与钥匙锁44的容置组装，而该锁杆43连接该连动件40的结合部42，另以外壳20套设内壳10形成对连接环21的夹设限位，并由插销24同时穿设外壳20的插孔23、内壳10的固定孔122及钥匙锁44的结合孔441，由此结构就能达到锁设于USB插槽50的功能，借此简化组合的构件数量，同时兼具有容易组装与降低加工成本的功效；(二)该USB插头30配合钥匙锁44构成3C产品的锁固状态，令3C产品在无设计防盗孔的情况下亦能以USB插槽50达到锁固防盗的目的，更通过USB插头30的广泛应用特性，进一步提高锁具的防盗适用性，更能封密闭该USB插槽50让其它使用者无法使用，不仅防止外接U盘窃取内部数据，更能减少U盘端所夹带病毒的侵入，以提高其使用安全性；(三)该USB插头30于作动口32处依序延伸有一底片部33、一斜片部34及一勾部35，又该底片部33形成与方形管31相同平面，且该斜片部34朝向方形管31内部斜向渐深，而该底片部33与斜片部34的面积比例介于1比3至1比4之间，让锁片41推动斜片部34的行程增加，借此提高其开关切换的稳定性，亦能减少发生弹性疲乏的情况，以提高其耐用性。

综上所述，本实用新型确实已达突破性的结构设计，而具有改良的新型内容，同时又能够达到产业上的利用性与进步性，且本实用新型未见于任何刊物，亦具新颖性，当符合专利法相关法条的规定，遂依法提出新型专利申请，恳请钧局审查员授予合法专利权，至为感祷。

唯以上所述，仅为本实用新型的一优选实施例而已，当不能以的限定本实用新型实施的范围；即大凡依本新型权利要求所作的均等变化与修饰，皆应仍属本实用新型专利涵盖的范围内。
