一种防盗锁的制作方法

本实用新型涉及一种锁，具体是一种防盗锁。

背景技术：

中国锁具诞生已绵延数千年，韶文化遗址发现了木锁，西周出现了青铜锁，到了东汉已普遍生产、使用金属锁，直到二十世纪五十年代中期，中国古锁退出历史舞台。锁是一种加在门、箱子、抽屉等物体上的封缄器，要用专用的钥匙才能打开，根据锁芯的原理不同，防盗锁可分为弹子锁、叶片锁、磁性锁、IC卡锁、指纹锁等。

市场上现有的U型锁只有两道卡销，卡住插棍的三分之一很容易被大力破坏，钥匙孔在目视范围内，可以根据不同的钥匙孔选择不同的开锁工具，所以市面上常见的锁都能很容易的被破解开。

技术实现要素：

本实用新型的目的在于提供一种防盗锁，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种防盗锁，包括保护盒、挡板、 卡销、 连接件、工字型杠杆原理板、导轨、保护盒弹簧钥匙孔、插销连接件、拉簧、挡板轨道和主体锁插棍插口，所述防盗锁主体U型锁焊接在保护盒内，保护盒中间设有保护盒弹簧钥匙孔，在保护盒钥匙孔和主体锁孔之间设有导轨，所述工字型杠杆原理焊接连接件、插销连接件和拉簧，所述连接件连接工字型杠杆原理板和挡板，主体锁锁孔前挡板底端设有挡板轨道，拉簧一端连接工字型杠杆原理板，拉簧另一端焊接在保护盒内。

作为本实用新型进一步的方案：所述插销连接件主体为插销，方便工字型杠杆原理板顺利转动。

作为本实用新型更进一步的方案：所述保护盒内的挡板和卡销一端挡住主体锁孔，另一端卡住主体锁插棍插口。

作为本实用新型更进一步的方案：所述保护盒内的工字型杠杆原理板设于保护盒的左右两端。

作为本实用新型更进一步的方案：所述保护盒弹簧钥匙孔、主体锁锁孔和导轨在同一条直线上。

与现有技术相比，本实用新型的有益效果是：这种防盗锁是外面的人看不到中间主锁的锁孔，锁孔受保护，在正常的锁之外，两边的卡销，再卡住U型锁2分之1，保护U型锁不被撬开。

附图说明

图1为防盗锁的结构示意图。

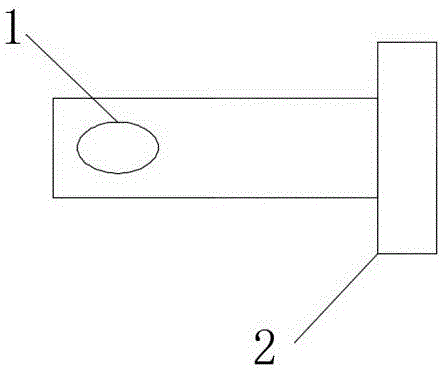

图2为防盗锁中保护盒盒内挡住主体销钥匙孔的挡板和卡销的结构示意图。

图3为防盗锁中弹簧钥匙的结构示意图。

图4为替代工字型杠杆原理板的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型实施例中，一种防盗锁，包括保护盒、挡板1、卡销2、 连接件3、工字型杠杆原理板4、导轨5、保护盒弹簧钥匙孔6、插销连接件7、弹簧钥匙8、拉簧9、挡板轨道10和主体锁插棍插口11，所述防盗锁是将U型主体锁焊接在保护盒内，保护盒中间设有保护盒钥匙孔6，在保护盒钥匙孔6和主体锁钥匙孔之间有一定距离，两者之间设有导轨5，所述导轨5使弹簧钥匙8能够顺利的进入主体锁钥匙孔，并且只允许所述弹簧钥匙8通过保护盒钥匙门6进入防盗锁孔，限制其他开锁工具的使用，弹簧钥匙8进入导轨5带动工字型杠杆原理板4转动，所述连接件3连接挡板1和卡销2，通过连接件3带动挡板1和卡销2在挡板轨道10内横向运动，当左右挡板1上的圆孔和主体锁锁孔重合时，弹簧钥匙8就顺利通过挡板1过后从圆孔进入主体锁锁孔，此时卡销2也插棍分离，从而打开主体锁，插销连接件7使工字型杠杆原理板4能顺利转动，拉簧9在弹簧钥匙8锁上主体锁拔出后，迅速接动工字型杠杆原理板4带动挡板1和卡销2横向转动，同时挡住主体锁孔和主体锁插棍插口，保护盒内部件均采用不锈钢的原材料，能够抗砸抗锈抗撬。

图示4用来代替工字型杠杆原理板4的结构，可以代替连接件3、工字型杠杆原理板4、导轨5、保护盒弹簧钥匙孔6、插销连接件7和挡板轨道10，在保护盒钥匙孔两端各装有一把明锁，在锁的内部通过U型连接板和挡板1连接，开启明锁通过90°旋转，带动挡板1让出主体锁钥匙孔，同时带动卡销分离主体锁插棍，使弹簧钥匙8顺利进入主体锁锁孔进行开启，同时也代替了工字型杠杆原理板4的一切功能。

这种防盗锁是外面的人看不到中间主锁的锁孔，锁孔受保护，在正常的锁之外，两边的锁，再卡住U型锁2分之1，保护U型锁不被撬开。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
