一种快速可拆卸定位夹紧机构的制作方法

本实用新型涉及连接件技术领域，尤其涉及一种快速可拆卸定位夹紧机构。

背景技术：

传统的定位加紧结构中，主要利用销钉定位，螺栓压紧，在操作中制孔较多，并且一部分孔还需要攻丝，拆卸也不方便，工作量大，影响工作效率。

技术实现要素：

有鉴于现有技术的上述不足，本实用新型提出一种快速可拆卸定位夹紧机构。

为实现上述目的，本实用新型提供的一种快速可拆卸定位夹紧机构包括：螺杆（1）、垫片（2）、垫圈（3）、手柄螺母（4）。

所述螺杆（1）螺纹端穿过垫圈（3），拧入手柄螺母（4）的安装孔，所述螺杆（1）轴端插入工件的定位孔中，然后将垫片（2）插到螺杆（1）凹槽中，最后旋紧手柄螺母（4），实现对工件的快速定位夹紧功能；当拆卸时，首先旋松手柄螺母（4），然后抽出垫片（2），最后抽出螺杆（1），实现对工件的快速拆卸功能，此结构中螺杆（1）为耐磨损材料，保证重复定位的要求。

以下将结合附图对本实用新型的构思、具体结构及产生的技术效果作进一步说明，以充分地了解本实用新型的目的、特征和效果。

附图说明

图1为本实用新型快速定位夹紧机构的外观轴视图。

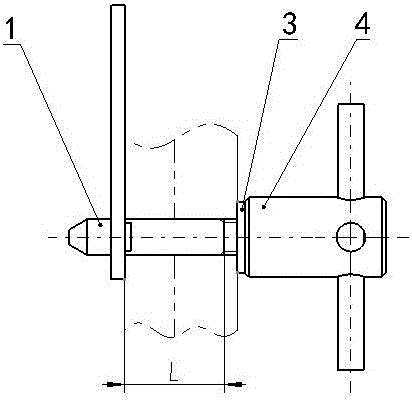

图2为本实用新型快速定位夹紧机构的主视图。

图3为本实用新型快速定位夹紧机构的左视图。

具体实施方式

下面结合附图和实施例，对本实用新型作进一步详细说明。

此种快速可拆卸定位夹紧机构包括：螺杆（1）、垫片（2）、垫圈（3）、手柄螺母（4）。所述螺杆（1）螺纹端穿过垫圈（3），拧入手柄螺母（4）的安装孔，所述螺杆（1）轴端插入工件的定位孔中，然后将垫片（2）插到螺杆（1）凹槽中，最后旋紧手柄螺母（4），实现对工件的快速定位夹紧功能；当拆卸时，首先旋松手柄螺母（4），然后抽出垫片（2），最后抽出螺杆（1），实现对工件的快速拆卸功能。

以上详细描述了本实用新型的具体实施方式。本领域的普通技术人员可以根据本实用新型的构思做出诸多修改和变化，因此，凡本技术领域中技术人员依本实用新型的构思在现有技术的基础上通过逻辑分析、推理或者有限的实验得到的技术方案，皆应在由权利要求书所确定的保护范围内。
