一种订书钉分类盒的制作方法

本实用新型涉及一种容纳订书钉的订书钉分类盒。

背景技术：

办公室人员会经常使用重型订书机。针对不同厚薄的纸张数量选择不同的订书钉以达到良好的装订效果。但在实际应用中发现，使用人员经常会选错订书钉，造成在装订过程中装订不牢固，或订书钉太长导致装订效果不佳。

在使用人员更换订书钉后，换下的订书钉被随意的混在一起，造成无法再利用，基于装订工作量一般较大，这种行为造成了订书钉的极大浪费。

因此，需要一种订书钉分类盒，其能对不同规格订书钉进行有序收纳，避免浪费。

技术实现要素：

本实用新型的目的在于提供一种订书钉分类盒。

为实现上述目的，本实用新型采用以下内容：

一种订书钉分类盒，包括：盒体和顶盖；所述顶盖和盒体相连；所述盒体包括若干间隔设置的订书钉格；所述顶盖上设有与若干订书钉格一一对应设置的若干具有不同规格尺寸的订书钉插槽。

进一步地，所述顶盖上设置有拉手。拉手可以使顶盖更方便、快捷打开。

盒体可以是圆柱状结构、方形结构等等。进一步地，所述盒体为方形结构，沿其长度方向设置有若干间隔设置的订书钉格；所述顶盖上沿其长度方向设有与订书钉格一一对应的若干具有不同规格尺寸的订书钉插槽。

进一步地，所述订书钉格上设置有便签贴放置处。便签贴放置处可以放置便签。

进一步地，所述便签贴放置处设置有适用纸张提示便签贴。

进一步地，所述订书钉格的一侧设置有可开启的拉盖。当订书钉格中的订书钉盛放较多时，通过打开拉盖，可以快速将订书钉取出。

进一步地，所述订书钉分类盒为透明结构。采用透明结构可以很方便的观察到订书钉格内是否有订书钉。

进一步地，所述订书钉分类盒为有机玻璃材质。

进一步地，所述盒体包括四个间隔设置的订书钉格，所述顶盖上对应部分上分别设有左、右两种朝向的四种规格的插槽。一般重型订书机的常用订书钉有4种规格，同时考虑到人体操作习惯，设置了左、右两种朝向的插槽，以便使使用人员更便利。

本实用新型具有以下优点：

本实用新型的订书钉分类盒包括若干间隔设置的订书钉格组成的盒体，考虑到不同规格的订书钉的装订脚长度不同，在顶盖上设置了具有不同规格尺寸的订书钉插槽，可以将不同规格的订书钉经不同订书钉插槽插入订书钉格内，实现了有序整理订书钉，在需要使用时打开顶盖又能方便取用。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步详细的说明。

图1是本实用新型的订书钉分类盒的立体结构示意图。

图2是本实用新型的订书钉分类盒的顶盖的另一种结构示意图。

具体实施方式

为了更清楚地说明本实用新型，下面结合优选实施例对本实用新型做进一步的说明。本领域技术人员应当理解，下面所具体描述的内容是说明性的而非限制性的，不应以此限制本实用新型的保护范围。

实施例

如图1所示，是本实用新型的订书钉分类盒的立体结构示意图。该订书钉分类盒包括盒体5和顶盖6，盒体5和顶盖6经连接件7相连，顶盖6上设有拉手8。订书钉分类盒为透明有机玻璃制成。

盒体5为长方体结构，沿其长度方向设置有4个间隔设置的第一订书钉格11、第二订书钉格21、第三订书钉格31和第四订书钉格41。顶盖6上沿其长度方向设有与第一订书钉格11、第二订书钉格21、第三订书钉格31和第四订书钉格41一一对应的不同规格尺寸的第一订书钉插槽1、第二订书钉插槽2、第三订书钉插槽3和第四订书钉插槽4。其中，第一订书钉插槽1包括3个左朝向插槽和3个右朝向插槽，第二订书钉插槽2包括2个左朝向插槽和2个右朝向插槽，第三订书钉插槽3包括1个左朝向插槽和1个右朝向插槽，第四订书钉插槽4包括1个左朝向插槽和1个右朝向插槽。

第一订书钉格11、第二订书钉格21、第三订书钉格31和第四订书钉格41的前侧面板上分别设置有第一便签贴放置处13、第二便签贴放置处23、第三便签贴放置处33和第四便签贴放置处43。这4个便签贴放置处分别设置有适用纸张提示便签贴，例如，第一便签贴放置处13的适用纸张提示便签贴写明“适用15张以下”，第二便签贴放置处23的适用纸张提示便签贴写明“适用16-60张”，第三便签贴放置处33的适用纸张提示便签贴写明“适用61-110张”，第四便签贴放置处43的适用纸张提示便签贴写明“适用111-220张”。

第一订书钉格11、第二订书钉格21、第三订书钉格31和第四订书钉格41的前侧面板上还分别设置有可开启的第一拉盖12、第二拉盖22、第三拉盖32和第四拉盖42。当订书钉格中的订书钉盛放较多时，通过打开拉盖，可以快速将订书钉取出。

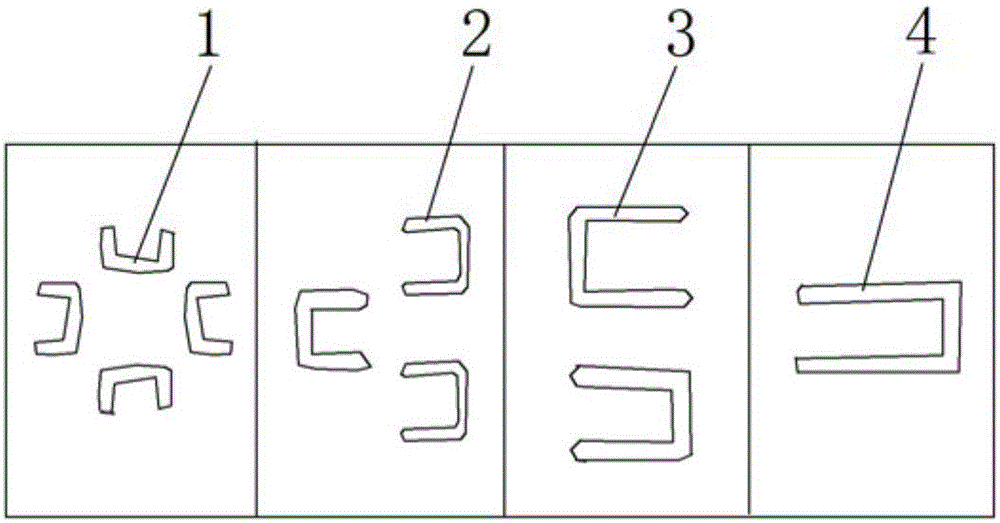

如图2所示，是顶盖的订书钉插槽设计的另一种实施方式。其中，第一订书钉插槽1包括1个左朝向插槽、1个右朝向插槽、1个上朝向插槽和1个下朝向插槽，第二订书钉插槽2包括2个左朝向插槽和1个右朝向插槽，第三订书钉插槽3包括1个左朝向插槽和1个右朝向插槽，第四订书钉插槽4包括1个左朝向插槽。

本实用新型的术语“左、右、上、下”等指示的方位或位置关系为基于附图所示的方位或位置关系。

本实用新型采用了防呆机制，利用不同规格的插槽来适合不同规格的订书钉，可以使人很容易选择适合的插槽，长规格的订书钉放不进小的插槽中，而短规格的订书钉放到大的插槽中会发现明显有空隙。实验使用本实用新型的订书钉分类盒，发现由于换下的订书钉能很方便的找到最适合的插槽插入，再也没有出现使用者将换下的订书钉随意放置的现象，解决了换下的订书钉浪费的问题，也方便了使用人员选择不同规格的订书钉。

显然，本实用新型的上述实施例仅仅是为清楚地说明本实用新型所作的举例，而并非是对本实用新型的实施方式的限定，对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动，这里无法对所有的实施方式予以穷举，凡是属于本实用新型的技术方案所引伸出的显而易见的变化或变动仍处于本实用新型的保护范围之列。
