用于防盗门的安全铰链的制作方法

文档序号:12396758阅读:532来源:国知局
用于防盗门的安全铰链的制作方法与工艺

本实用新型涉及一种安全铰链,更确切的说是一种用于防盗门的安全铰链。



背景技术:

中国发明专利申请CN201510417513.7公开了一种用于防盗门的安全铰链,包括一第一连接板和一第二连接板,所述的第一连接板上设置有一第一螺旋连接部,所述的第二连接板上设置有一第二螺旋连接部,所述的第一螺旋连接部及所述的第二螺旋连接部为螺旋形弹簧结构,所述的第一螺旋连接部的内径与所述的第二螺旋连接部的外径相等,所述的第一螺旋连接部的内侧设置有一连接突起,所述的第二螺旋连接部的外侧设置有一连接凹槽,所述的连接突起卡在所述的连接凹槽内。虽然这种用于防盗门的安全铰链具有铰接部件强壮,可靠性高不容易破坏等优点,但是这种用于防盗门的安全铰链中的两个螺旋连接部较难组装在一起,使其生产成本较高;两个螺旋连接部的接触面的面积较大且位于外侧的螺旋连接部的内侧,较难被良好润滑,因此转动时产生的阻力较大,使防盗门不容易开合,接触面积较大也使其容易被磨损。



技术实现要素:

本实用新型主要是解决现有技术所存在的技术问题,从而提供一种带有交叉连接在一起的连接孔、连接柱和连接圆环等部件,不法分子难以将撬杆插入两个合页之间的缝隙内,因此不容易被破坏,结构强壮,安全系数较高的用于防盗门的安全铰链。

本实用新型通过下述技术方案来解决现有技术中所存在的技术问题:

一种用于防盗门的安全铰链,包括一第一合页和一第二合页,所述的第一合页的一侧设置有一竖直布置的连接柱,所述的连接柱的圆柱面上设置有一圆弧形凹槽,所述的第一合页上设置有一连接孔,所述的圆弧形凹槽的圆弧形截面的直径与所述的连接孔的直径相等且内切布置;所述的第二合页的一侧设置有一连接圆环,所述的连接圆环的横截面的直径与所述的连接孔的直径相等,所述的连接圆环穿过所述的连接孔并与所述的连接孔相互滑动连接,所述的连接圆环的内侧卡入所述的圆弧形凹槽内并与所述的圆弧形凹槽滑动连接。

作为本实用新型较佳的实施例,所述的连接柱的上下端面上分别设置有一球槽,所述的第二合页的一侧的上下两端分别设置有一球状突起,所述的球状突起布置在所述的连接圆环的中心轴上且分别位于所述的连接圆环的上下两侧,所述的球状突起的直径与所述的球槽的球面直径相等,所述的球状突起卡入所述的球槽内并与所述的球槽滑动连接。

本实用新型的用于防盗门的安全铰链的优点是:带有交叉连接在一起的连接孔、连接柱和连接圆环等部件,不法分子难以将撬杆插入两个合页之间的缝隙内,因此不容易被破坏,结构强壮,安全系数较高。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

图1为本实用新型的用于防盗门的安全铰链的立体结构示意图;

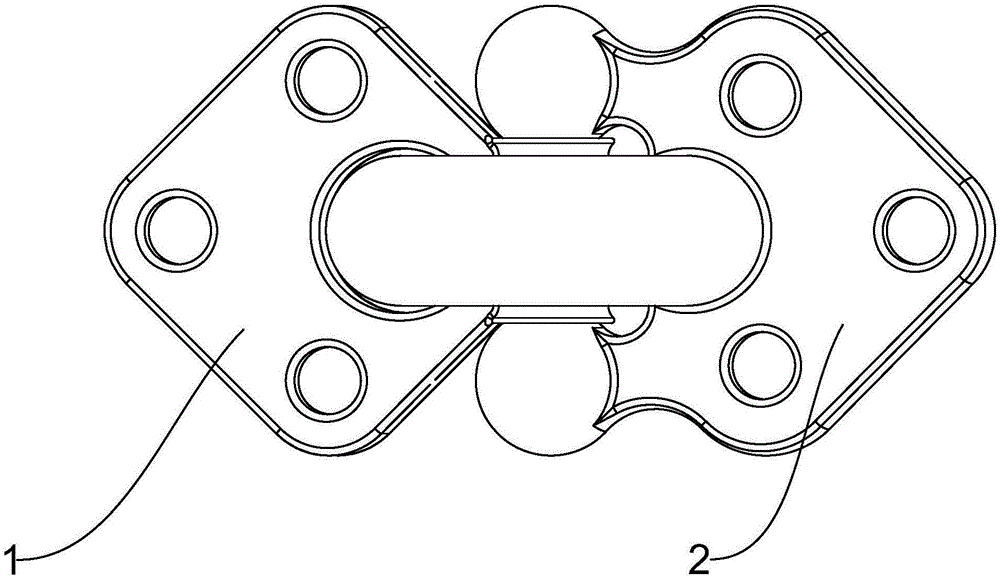

图2为图1中的用于防盗门的安全铰链的主视图;

图3为图1中的第一合页的立体结构示意图;

图4为图1中的第二合页的立体结构示意图;

其中:

1、第一合页;11、连接柱;111、圆弧形凹槽;112、球槽;12、连接孔;

2、第二合页;21、连接圆环;22、球状突起。

具体实施方式

下面对本实用新型的优选实施例进行详细阐述,以使本实用新型的优点和特征能更易于被本领域技术人员理解,从而对本实用新型的保护范围做出更为清楚明确的界定。

本实用新型的用于防盗门的安全铰链的优点是:带有交叉连接在一起的连接孔、连接柱和连接圆环等部件,不法分子难以将撬杆插入两个合页之间的缝隙内,因此不容易被破坏,结构强壮,安全系数较高。

如图1、图2所示,一种用于防盗门的安全铰链,包括一第一合页1和一第二合页2,如图3所示,该第一合页1的一侧设置有一竖直布置的连接柱11,该连接柱11的圆柱面上设置有一圆弧形凹槽111,该第一合页1上设置有一连接孔12,该圆弧形凹槽111的圆弧形截面的直径与该连接孔12的直径相等且内切布置;如图1、图2、图4所示,该第二合页2的一侧设置有一连接圆环21,该连接圆环21的横截面的直径与该连接孔12的直径相等,该连接圆环21穿过该连接孔12并与该连接孔12相互滑动连接,该连接圆环21的内侧卡入该圆弧形凹槽111内并与该圆弧形凹槽111滑动连接。由于该连接圆环21与该连接孔12及该连接柱11交叉连接在一起,使该第一合页1和该第二合页2不经暴力破坏无法被拆开;由于该连接圆环21的横截面直径与该连接孔12的直径及该圆弧形凹槽111的圆弧形截面的直径相等,不法分子较难将撬杆插入第一合页1和第二合页2的接触面之间,因此这种用于防盗门的安全铰链也较难被撬杆撬开,因此安全系数较高;此外,该第一合页1与该第二合页2的接触面积较小,容易被良好润滑,因此转动时的阻力也较小。

如图3所示,该连接柱11的上下端面上分别设置有一球槽112,如图4所示,该第二合页2的一侧的上下两端分别设置有一球状突起22,该球状突起22布置在该连接圆环21的中心轴上且分别位于该连接圆环21的上下两侧,如图1、图2、图4所示,该球状突起22的直径与该球槽112的球面直径相等,该球状突起22卡入该球槽112内并与该球槽112滑动连接。设置球槽112和该球状突起22这一滑动连接结构可以提高该用于防盗门的安全铰链的稳定性,同时进一步增加撬杆接触该连接圆环21和该圆弧形凹槽111的接触面,使这种用于防盗门的安全铰链更难以被破坏,进一步提高其安全系数。
