枪支保险柜的制作方法

本实用新型涉及一种警用设备，尤其涉及一种枪支保险柜。

背景技术：

枪支作为一种杀伤性武器需要进行严格的管理，其一般是存储在专门的枪支保险柜内，现有的枪支保险柜，操作人员在打开之前需要向上级主管进行申请，申请被批准后操作人员需要通过钥匙或密码锁、指纹锁等锁具将枪支保险柜的柜门打开，然后再将枪支从保险柜中取出，但现有的枪支保险柜对柜体内的枪支数量不能进行有效地统计，存在操作人员不按规定而取出大于申请数量枪支的风险，从而增加了枪支扩散的风险。

有鉴于上述的缺陷，本设计人，积极加以研究创新，以期创设一种新型结构的枪支保险柜，使其更具有产业上的利用价值。

技术实现要素：

为解决上述技术问题，本实用新型的目的是提供一种能够精确统计柜体内枪支数量从而有效防止枪支扩散的枪支保险柜。

本实用新型的枪支保险柜，包括柜体，所述柜体的前侧设有可开合的柜门，所述柜体的后侧壁的内侧面上开设有多条平行设置的滑轨，所述滑轨沿竖直方向延伸，并且滑轨上设有可沿滑轨上下滑动的滑块，所述滑块的侧面上设有定位板，所述定位板上设有锁紧螺栓，滑块前侧面的左端设有左安装块，滑块前侧面的右端设有与所述左安装块相对应的右安装块，所述左安装块的右侧面上开设有第一容置槽，所述第一容置槽内设有第一金属电极和第一弹性装置，所述第一弹性装置的一端固定设置在第一容置槽的底面上，第一弹性装置的另一端与第一金属电极固定连接，所述右安装块的内部设有第一容纳腔，所述左安装块和右安装块之间设有支撑杆，所述支撑杆的右端从右安装块的左侧面穿过第一容纳腔并突伸出右安装块的右侧面，支撑杆的右端设有把手，所述把手的左侧面与右安装块的右侧面接触，支撑杆的外侧面上设有绕支撑杆的中轴设置的环状凸缘，所述环状凸缘位于第一容纳腔内，所述第一容纳腔内还设有第二弹性装置，所述第二弹性装置的一端与环状凸缘的右侧面接触，第二弹性装置的另一端与第一容纳腔的内侧面接触，所述支撑杆的左端设有连接板，所述连接板与第一容置槽相适配，连接板的左侧面上设有与所述第一金属电极相对应的第二金属电极，所述支撑杆的上表面上开设有第二容置槽，所述第二容置槽位于左安装块和右安装块之间，所述第二容置槽的上方设有托板，所述托板的下方设有压力传感器，所述第二容置槽内还设有第三弹性装置，所述第三弹性装置的顶端与支撑板的下表面接触，第三弹性装置的底端固定设置在第二容置槽的底面上，所述支撑杆的内部设有第二容纳腔，所述第二容纳腔位于第二容置槽的下方，第二容纳腔内设有电池，所述压力传感器分别与第二金属电极、电池电连接，所述柜门的内侧面上设有控制器，所述控制器与第一金属电极电连接。

进一步的，本实用新型的枪支保险柜，所述滑块的上方设有夹持块，夹持块可滑动地设置在滑轨上，并且夹持块可通过锁紧螺栓锁紧在柜体上。

进一步的，本实用新型的枪支保险柜，所述柜门的外侧面上设有显示屏和指纹输入装置，所述显示屏和指纹输入装置分别与控制器电连接。

进一步的，本实用新型的枪支保险柜，所述滑块、左安装块、右安装块分别由塑料制成。

进一步的，本实用新型的枪支保险柜，所述控制器包括单片机或DSP芯片。

进一步的，本实用新型的枪支保险柜，所述第一弹性装置、第二弹性装置、第三弹性装置分别为弹簧。

借由上述方案，本实用新型至少具有以下优点：本实用新型的枪支保险柜通过在第二容置槽内设置压力传感器，从而使得与其连接的控制器能够根据压力大小的变化来判断滑块上是否设置有枪支，从而达到对枪支数量的精确计量，减小了枪支扩散的风险，具体工作时，操作人员打开柜门后，首先根据枪支的长度调整滑块的高度并通过锁紧螺栓将滑块锁紧在柜体上，然后操作人员通过把手将支撑杆向外拉动一定的距离并使得枪支的扳手对准支撑杆，然后将扳手套在支撑杆上并松动把手使得支撑杆左端的连接板进入到第一容置槽内，此时第一金属电极与第二金属电极接触，从而使得与第二金属电极连接的压力传感器与控制器连接，扳机在套在支撑杆上后对支撑杆上的托板产生挤压，托板在枪支的挤压下向下运动并与设置在其下方的压力传感器接触，压力传感器在接收到此压力信号后将其通过第一金属电极、第二金属电极传送至控制器，控制器在接收到此压力信号后再通过网络将其传送中远处的控制中心，以提醒枪支已经入库，并实现对枪支的精确计数。当操作人员从柜体内取枪支时，其过程与上述过程类似，通过以上的描述可知，本实用新型的枪支保险柜能够精确统计柜体内枪支数量从而有效防止枪支扩散。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。

附图说明

图1是本实用新型的枪支保险柜的结构示意图；

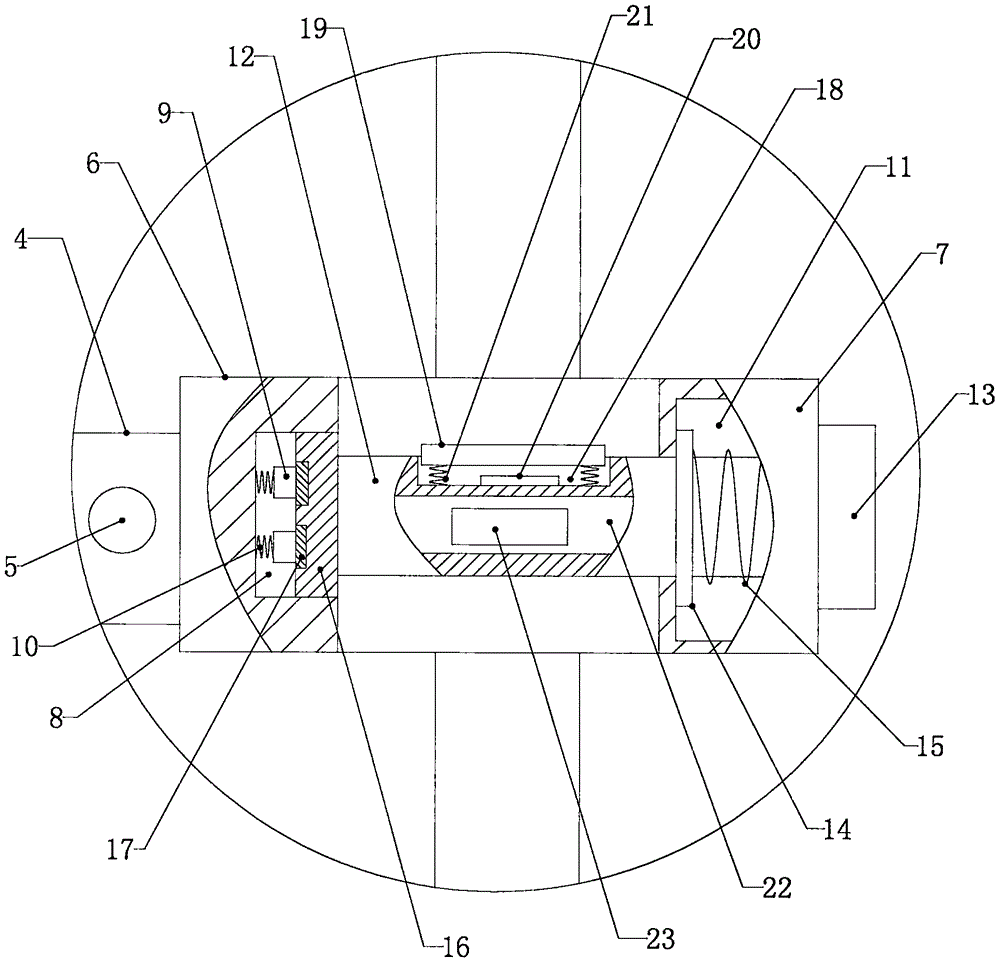

图2是图1中A部的局部放大图；

图3是柜体及控制器的结构示意图。

图中，1：柜体；2：柜门；3：滑轨；4：定位板；5：锁紧螺栓；6：左安装块；7：右安装块；8：第一容置槽；9：第一金属电极；10：第一弹性装置；11：第一容纳腔；12：支撑杆；13：把手；14：环状凸缘；15：第二弹性装置；16：连接板；17：第二金属电极；18：第二容置槽；19：托板；20：压力传感器；21：第三弹性装置；22：第二容纳腔；23：电池；24：控制器；25：夹持块；26：显示屏；27：指纹输入装置。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不用来限制本实用新型的范围。

参见图1至图3，本实用新型一较佳实施例的一种枪支保险柜，包括柜体1，柜体的前侧设有可开合的柜门2，柜体的后侧壁的内侧面上开设有多条平行设置的滑轨3，滑轨沿竖直方向延伸，并且滑轨上设有可沿滑轨上下滑动的滑块，滑块的侧面上设有定位板4，定位板上设有锁紧螺栓5，滑块前侧面的左端设有左安装块6，滑块前侧面的右端设有与左安装块相对应的右安装块7，左安装块的右侧面上开设有第一容置槽8，第一容置槽内设有第一金属电极9和第一弹性装置10，第一弹性装置的一端固定设置在第一容置槽的底面上，第一弹性装置的另一端与第一金属电极固定连接，右安装块的内部设有第一容纳腔11，左安装块和右安装块之间设有支撑杆12，支撑杆的右端从右安装块的左侧面穿过第一容纳腔并突伸出右安装块的右侧面，支撑杆的右端设有把手13，把手的左侧面与右安装块的右侧面接触，支撑杆的外侧面上设有绕支撑杆的中轴设置的环状凸缘14，环状凸缘位于第一容纳腔内，第一容纳腔内还设有第二弹性装置15，第二弹性装置的一端与环状凸缘的右侧面接触，第二弹性装置的另一端与第一容纳腔的内侧面接触，支撑杆的左端设有连接板16，连接板与第一容置槽相适配，连接板的左侧面上设有与第一金属电极相对应的第二金属电极17，支撑杆的上表面上开设有第二容置槽18，第二容置槽位于左安装块和右安装块之间，第二容置槽的上方设有托板19，托板的下方设有压力传感器20，第二容置槽内还设有第三弹性装置21，第三弹性装置的顶端与支撑板的下表面接触，第三弹性装置的底端固定设置在第二容置槽的底面上，支撑杆的内部设有第二容纳腔22，第二容纳腔位于第二容置槽的下方，第二容纳腔内设有电池23，压力传感器分别与第二金属电极、电池电连接，柜门的内侧面上设有控制器24，控制器与第一金属电极电连接。

本实用新型的枪支保险柜通过在第二容置槽内设置压力传感器，从而使得与其连接的控制器能够根据压力大小的变化来判断滑块上是否设置有枪支，从而达到对枪支数量的精确计量，减小了枪支扩散的风险，具体工作时，操作人员打开柜门后，首先根据枪支的长度调整滑块的高度并通过锁紧螺栓将滑块锁紧在柜体上，然后操作人员通过把手将支撑杆向外拉动一定的距离并使得枪支的扳手对准支撑杆，然后将扳手套在支撑杆上并松动把手使得支撑杆左端的连接板进入到第一容置槽内，此时第一金属电极与第二金属电极接触，从而使得与第二金属电极连接的压力传感器与控制器连接，扳机在套在支撑杆上后对支撑杆上的托板产生挤压，托板在枪支的挤压下向下运动并与设置在其下方的压力传感器接触，压力传感器在接收到此压力信号后将其通过第一金属电极、第二金属电极传送至控制器，控制器在接收到此压力信号后再通过网络将其传送中远处的控制中心，以提醒枪支已经入库，并实现对枪支的精确计数。其中电池的设置在于向压力传感器提供电能。当操作人员从柜体内取枪支时，其过程与上述过程类似，通过以上的描述可知，本实用新型的枪支保险柜能够精确统计柜体内枪支数量从而有效防止枪支扩散。

作为优选，本实用新型的枪支保险柜，滑块的上方设有夹持块25，夹持块可滑动地设置在滑轨上，并且夹持块可通过锁紧螺栓锁紧在柜体上。

夹持块的设置，用于固定枪支的顶端，从而起到将枪支稳固地设置在柜体内的目的。

作为优选，本实用新型的枪支保险柜，柜门的外侧面上设有显示屏26和指纹输入装置27，显示屏和指纹输入装置分别与控制器电连接。

显示屏的设置使得操作人员能够通过其清楚地了解到柜体内枪支的情况，指纹输入装置的设置进一步加强了枪支的安全。

作为优选，本实用新型的枪支保险柜，滑块、左安装块、右安装块分别由塑料制成。

作为优选，本实用新型的枪支保险柜，控制器包括单片机或DSP芯片。

作为优选，本实用新型的枪支保险柜，第一弹性装置、第二弹性装置、第三弹性装置分别为弹簧。

以上仅是本实用新型的优选实施方式，并不用于限制本实用新型，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
