一种爪式合页的制作方法

本实用新型涉及一种合页，尤其涉及一种爪式合页。

背景技术：

现有的外开门，通常采用普通合页将门框和门扇连接起来，进行日常的开启和关闭，承载能力稍差,外观效果差。

技术实现要素：

本实用新型的目的是解决现有技术中的问题，提供一种爪式合页。

本实用新型的技术方案是：一种爪式合页，其特征在于：包括扇爪、与该扇爪转动相接的框爪、以及至少一个销轴；在所述扇爪的顶部开设有贯穿该扇爪的扇爪销孔；在所述扇爪的侧部开设有用于与型材相接的扇爪安装孔；在所述框爪顶部开设有贯穿该框爪的框爪销孔；在所述框爪的侧部开设有用于与型材相接的框爪安装孔；所述销轴的一部分伸入至扇爪销孔内，另一部分伸入至框爪销孔内。

优选地，所述框爪包括结构相同的框上爪和框下爪，所述框上爪和框下爪通过销轴与所述扇爪转动相接。

优选地，所述框爪销孔内均设有与其相互螺接的内六角螺栓，在该内六角螺栓内设有偏心六角螺栓，在该偏心内六角螺栓中心位置开设有供销轴穿过的栓孔。

优选地，所述扇爪销孔内设有销轴套，该销轴套通过紧固螺钉固定于该扇爪销孔内；所述扇爪安装孔之间设有调节所述销轴套位置的内六角螺丝。

优选地，还包括扇爪扣帽和框爪扣帽；所述扇爪扣帽扣设于所述扇爪的两端，所述框爪扣帽扣设于所述框爪的两端。

优选地，还包括扇爪扣盖和框爪扣盖；所述扇爪扣盖扣合于所述扇爪的外周，所述框爪扣盖扣合于所述框爪的外周。

本实用新型提高了其承载能力，适用性广，安全性能高，外形美观，可以实现三维调节。

附图说明

图1为本实用新型实施例1中的爪式合页的分解图；

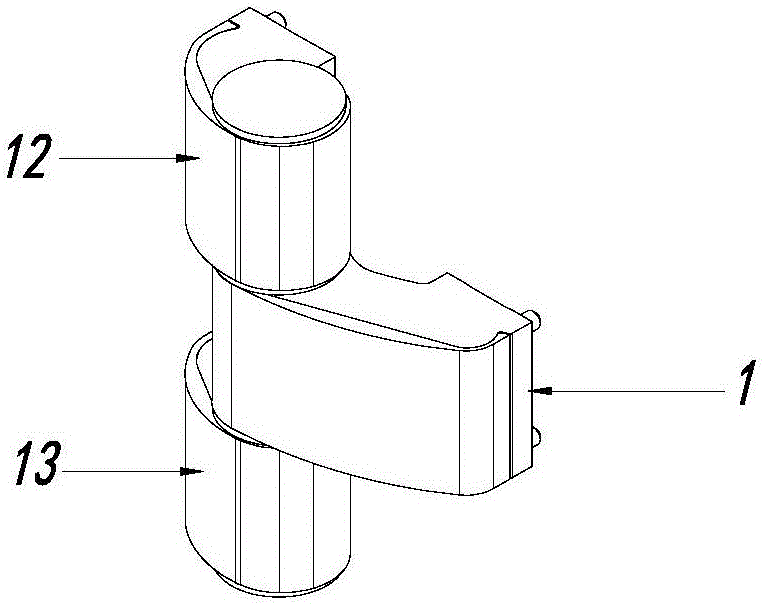

图2为本实用新型实施例2中的爪式合页的组装图；

图3为本实用新型实施例2中的爪式合页的分解图；

图4为实施例2中爪式合页与型材之间的安装示意图。

具体实施方式

为了使本实用新型实现的技术手段、技术特征、实用新型目的与技术效果易于明白了解，下面结合具体图示，进一步阐述本实用新型。

实施例1

如图1所示，为本实用新型的一种爪式合页，包括扇爪1、与该扇爪1转动相接的框爪2、以及至少一个销轴3；通过将销轴3的一部分伸入至扇爪1的销孔内，另一部分伸入至框爪开设的销孔内，以实现两者的相对转动。

在所述扇爪1的顶部开设有贯穿该扇爪1的扇爪销孔；在所述扇爪1的侧部开设有用于与型材4相接的扇爪安装孔40。

扇爪销孔内设有销轴套10，该销轴套10通过紧固螺钉20固定于该扇爪销孔内，销孔的尺寸大于内六角螺栓10；在所述扇爪安装孔40之间设有调节所述销轴套位置的内六角螺丝，通过该内六角螺丝可实现销轴套10在扇爪销孔内的左、右位置调动。

在所述框爪2的顶部开设有贯穿该框爪2的框爪销孔；在所述框爪的侧部开设有用于与型材4相接的框爪安装孔41；所述销轴3的一部分伸入至扇爪销孔内，另一部分伸入至框爪销孔内，参考图4。

所述框爪销孔内均设有与其相互螺接的内六角螺栓120(参考图3)，在该内六角螺栓120内设有偏心六角螺栓，在该偏心内六角螺栓中心位置开设有供销轴3穿过的栓孔，用于将销轴3的一部分伸入。通过内六角螺栓120与框爪销孔之间的调节，可实现框爪的上下位置调节；通过调节偏心内六角螺栓，可实现框爪的前后位置调节。

另外，本实用新型还包括扇爪扣盖14和框爪扣盖15、扇爪扣帽19、框爪扣帽18；所述扇爪扣盖14扣合于所述扇爪1的外周，所述框爪扣盖15扣合于所述框爪2的外周；所述扇爪扣帽19扣设于所述扇爪1的两端，所述框爪扣帽18扣设于所述框爪2的两端。

实施例2

如图2和图3所示，为本实用新型的一种爪式合页，包括扇爪1、与该扇爪1转动相接的框上爪12和框下爪13、以及至少一个销轴3；通过将销轴3的一部分伸入至扇爪1的销孔内，另一部分伸入至框爪开设的销孔内，以实现两者的相对转动。

在所述扇爪1的顶部开设有贯穿该扇爪1的扇爪销孔；在所述扇爪1的侧部开设有用于与型材4相接的扇爪安装孔40。

扇爪销孔内设有销轴套10，该销轴套10通过紧固螺钉20固定于该扇爪销孔内，销孔的尺寸大于内六角螺栓10；在所述扇爪安装孔40之间设有调节所述销轴套位置的内六角螺丝，通过该内六角螺丝可实现销轴套10在扇爪销孔内的左、右位置调动。

在所述框上爪12和框下爪13的顶部开设有贯穿该框上爪12和框下爪13的框爪销孔；在所述框上爪12和框下爪13的侧部开设有用于与型材4相接的框爪安装孔41；所述销轴3的一部分伸入至扇爪销孔内，另一部分伸入至框爪销孔内，参考图3。

所述框爪销孔内均设有与其相互螺接的内六角螺栓120(参考图3)，在该内六角螺栓120内设有偏心六角螺栓，在该偏心内六角螺栓中心位置开设有供销轴3穿过的栓孔，用于将销轴3的一部分伸入。通过内六角螺栓120与框爪销孔之间的调节，可实现框爪的上下位置调节；通过调节偏心内六角螺栓，可实现框爪的前后位置调节。

另外，本实用新型还包括扇爪扣盖14和框爪扣盖15、扇爪扣帽19、框爪扣帽18；所述扇爪扣盖14扣合于所述扇爪1的外周，所述框爪扣盖15扣合于所述框爪2的外周；所述扇爪扣帽19扣设于所述扇爪1的两端，所述框爪扣帽18扣设于所述框上爪12、框下爪13的两端。

综上所述仅为本实用新型较佳的实施例，并非用来限定本实用新型的实施范围。即凡依本实用新型申请专利范围的内容所作的等效变化及修饰，皆应属于本实用新型的技术范畴。
