硅胶划胶工具的制作方法

本实用新型涉及硅胶片切割设备领域，尤其是一种硅胶划胶工具。

背景技术：

目前对于硅胶片的划胶过程中 ，都采用尺子与划刀的方法进行切割，先通过测量宽度后利用尺子限定边界，然后通过划刀将边界划开，其效率低下，而且容易因误操作而造成切割出来的硅胶条的宽度不同，影响其正常的使用。

技术实现要素：

本实用新型的目的是为了解决上述技术的不足而提供一种结构简单，能一次性切割多条硅胶且切割精度高的硅胶划胶工具。

为了达到上述目的，本实用新型所设计的一种硅胶划胶工具，它包括主体横杆，在主体横杆的下端面间隔均匀的设置有若干个刀片，且所有刀片的方向一致，切割方向与主体横杆的长度方向垂直；在主体横杆的其中一个侧边设置有限位装置，其中限位装置的结构为向下延伸的板状结构或条状结构。

上述技术方案，实际操作过程中，将硅胶片铺设在一个平板的侧边，将主体横杆侧边的限位装置即向下延伸的板状结构或条状结构贴合在平板的侧边，并向下施压，利用刀片将硅胶片切割，同时在切割方向施加力，拖动主体横杆及刀片在硅胶片上移动，实现对硅胶片的切割，且一次性可切割多片，切割精度高，提高了切割效率。

作为优选，采用细长的钉子代替刀片，由于硅胶片的硬度不高，在切割时利用细长的钉子也能将其划开，同时利用钉子代替刀片，使得该工具在使用过程中或者存放过程中更加安全，避免操作员在不慎的情况下划伤自己等情况，安全系数更高。

本实用新型所得到的硅胶划胶工具，其结构简单，利用限位装置的设计能确保划胶过程中更加整齐，同时通过刀片之间的间距的设定，划胶的精度得到保证，使用性能高，且划胶效率高。

附图说明

图1为本实用新型的结构示意图；

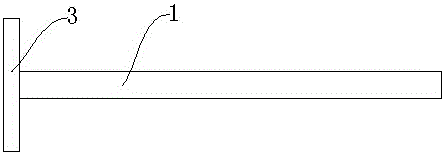

图2为本实用新型的俯视图。

具体实施方式

下面通过实施例结合附图对本实用新型作进一步的描述。

实施例1：

本实施例描述的一种硅胶划胶工具，它包括主体横杆1，在主体横杆1的下端面间隔均匀的设置有九个刀片，且所有刀片的方向一致，切割方向与主体横杆1的长度方向垂直；在主体横杆1的其中一个侧边设置有限位装置3，其中限位装置3的结构为向下延伸的板状结构。

实施例2：

如图1、图2所示，本实施例描述的一种硅胶划胶工具，它包括主体横杆1，在主体横杆1的下端面间隔均匀的设置有九个钉子2；在主体横杆1的其中一个侧边设置有限位装置3，其中限位装置3的结构为向下延伸的板状结构。
